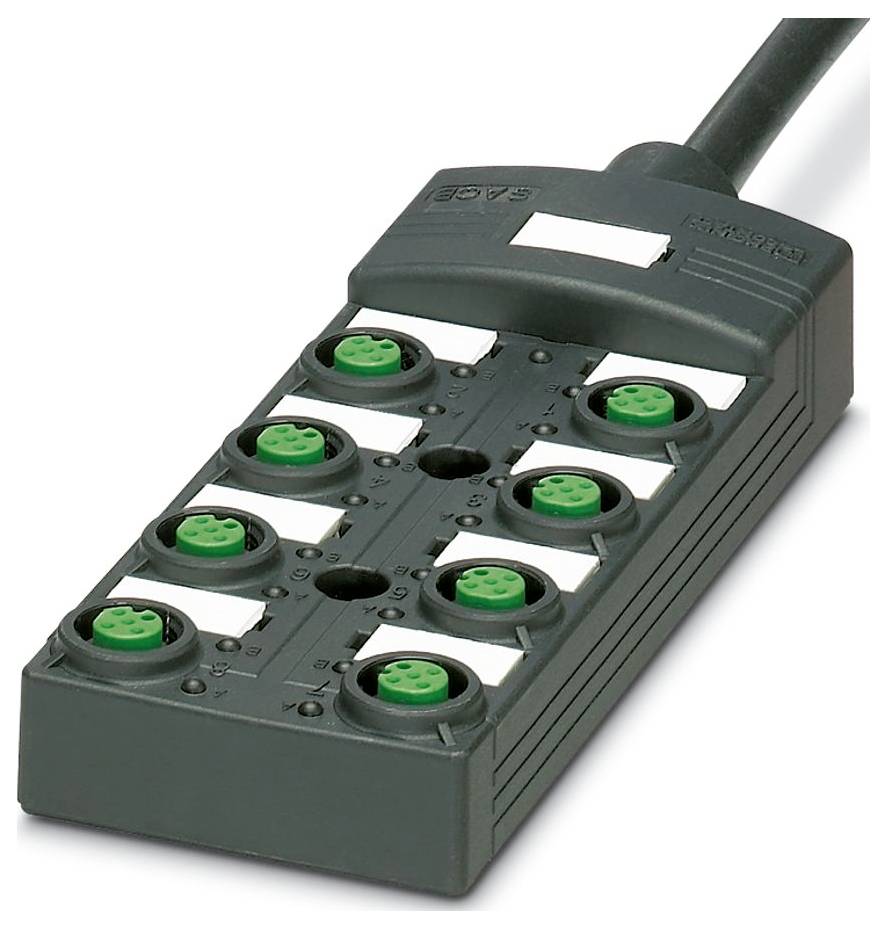

Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Sensor-/Aktor-Box M12-Verteiler mit Kunststoffgewinde 1 St. Piece

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Sensor-/Aktor-Box

Anzahl Signalplätze

Anzahl Verteiler

8-fach

Belegung

doppelt

Datenblatt (PDF)

Lieferung Di., 17. Nov.

Anzahl

Stück

Gesamt (CHF 110.96 / Stück)

CHF 164.48

-33 %

CHF 110.96

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Verteilerbox

15 m, Kabellänge konfigurierbar: nein, 8, 2, M12, 5, 24 V, 2 A, 12 A, Gold, Polyamid (PA), Mit LED-Anzeige: ja, Mit Potentialtrennung: nein, Anschluss für NPN-Sensoren: nein, Schleppkettentauglichkeit der Fixkabelversion: nein, Kunststoff, sonstige, -25..80 °C, Schutzart (IP): IP65, 54 mm, 23 mm, 149 mm

Technische Daten

Polzahl: 19
Nennspannung UN: 24 V DC
Breite: 54 mm
Höhe: 23 mm
Brennbarkeitsklasse nach UL 94: V0
Material Gehäuse: PBT
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP65;IP67
Umgebungstemperatur (Betrieb): -25 °C ... 80 °C
Normen/Bestimmungen: IEC 61076-2-101
Länge: 149 mm
Material Kontaktoberfläche: vergoldet
Leitungsaußendurchmesser: 10,50 mm ±0,2 mm
Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
Außenmantel, Material: PUR
Material Leiter: blanke Cu-Litze
Leitungslänge: 15 m
Leitungsquerschnitt: 16x 0,5 mm² (Signalleitung);3x 1 mm² (Energieleitung)
Leiteranschluss: Leiteranschluss
Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
Normbezeichnung: M12-Steckverbinder
Außenmantel, Farbe: schwarz RAL 9005
Anwendung: Standard
Sonstige Beständigkeit: gut beständig gegen Säuren, Laugen und Lösemittel
Kodierung: A
LED: ja
Material Kontakt: Cu-Legierung
Prüfspannung: 2000 V
Anzahl der Steckplätze: 8
Betriebsspannung maximal Umax: 30 V DC
Bemessungsstrom gesamt: 12 A
Strombelastbarkeit je Pfad max.: 2 A
Strombelastbarkeit je Steckplatz: 4 A
Anschlussart Sensor/Aktor: M12-Buchse
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung: 0,4 Nm
Anschlussbelegung: Anschlussbelegung
Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = WH;1 / 2 (B) = GYPK;2 / 4 (A) = GN;2 / 2 (B) = RDBU;3 / 4 (A) = YE;3 / 2 (B) = WHGN;4 / 4 (A) = GY;4 / 2 (B) = BNGN;5 / 4 (A) = PK;5 / 2 (B) = WHYE;6 / 4 (A) = RD;6 / 2 (B) = YEBN;7 / 4 (A) = BK;7 / 2 (B) = WHGY;8 / 4 (A) = VT;8 / 2 (B) = GYBN;1-8 / 1 (+ 24 V) = BN;1-8 / 3 (0 V) = BU;1-8 / 5 (PE) = GNYE
Statusanzeige vorhanden: ja
Material Gewindehülse: PBT
Material Dichtung O-Ring: NBR
Material Kontaktträger: PA
Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,5 Nm
Material Vergussmasse: PUR
Lokale Diagnose: Versorgungsspannung LED grün;Statusanzeige I/O LED gelb
Überwachte Funktion: Versorgungsspannung
optische Darstellung: LED grün
PUR/PVC schwarz [PUR]: PUR/PVC schwarz [PUR]
Leitungsgewicht: 183,7 kg/km
UL AWM Style: 20549 (80 °C / 300 V)
Geschirmt: nein
Leitungstyp: PUR/PVC schwarz [PUR]
Leiteraufbau Signalleitung: 28x 0,15 mm
AWG Signalleitung: 20
Leiteraufbau Spannungsversorgung: 56x 0,15 mm
AWG Spannungsversorgung: 17
Aderdurchmesser inklusive Isolierung: 1,5 mm ±0,1 mm (Signalleitung);2,1 mm ±0,1 mm (Energieleitung)
Material Aderisolation: PVC
Einzelader, Farbe: braun, blau, grün/gelb, weiß, grün, gelb, grau, rosa, rot, schwarz, violett, grau/rosa, rot/blau, weiß/grün, braun/grün, weiß/gelb, gelb/braun, weiß/grau, grau/braun
Wandstärke Innenmantel: ≥ 0,15 mm
Wandstärke Außenmantel: ≥ 0,76 mm
Gesamtverseilung: Adern in Lagen verseilt
Nennspannung Kabel: 300 V
Mindestbiegeradius, fest verlegt: 7,5 x D
Mindestbiegeradius, flexibel verlegt: 10 x D
Kleinster Biegeradius, fest verlegt: 79 mm
Kleinster Biegeradius, beweglich verlegt: 105 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 1500000, Biegeradius: 10 x D, Verfahrweg: 2 m, Verfahrgeschwindigkeit: 2 m/s
Flammwidrigkeit: nach DIN EN 50265
Ölbeständigkeit: nach VDE 0472 Teil 803
Besondere Eigenschaften: silikonfrei

Verpackungsart: Piece

Produkt-Art: Sensor-/Aktor-Box

Anzahl Signalplätze: 8

Belegung: doppelt

Typ: SACB-8/16-L-15,0PUR SCO P

Stammleitung: Ja

Anzahl Verteiler: 8-fach

Statusanzeige: mit LED

Signalart: PNP

Anschluss: M12 Buchse

Breite: 54 mm

Länge: 149 mm

: IP65
IP67

Strombelastbarkeit je Steckplatz: 4 A

Summenstrom (einfache Einspeisung): 12 A

Max. Temperatur: 80 °C

Min. Temperatur: -25 °C

Anschluss-Querschnitt max.: 1 mm²

Anschluss-Querschnitt min.: 0.5 mm²

Anschlussart (Verteilerboxen): M12-Buchse

Gehäuse-Material: PBT

Gesamtpolzahl: 5

Herst.-Teilenr.: 1097635

Inhalt: 1 St.

Kabellänge (Details): 15 m

Polzahl: 5

Höhe: 23 mm

Strombelastbarkeit (gesamt): 12 A

Strombelastbarkeit je I/O Signal: 2 A

Tiefe: 149 mm

Betriebsspannung: 24 V

Bemessungsspannung: 24 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Sensor-/Aktor-Box M12-Verteiler mit Kunststoffgewinde 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Sensor-/Aktor-Box M12-Verteiler mit Kunststoffgewinde 1 St. Piece

Beschreibung

Verteilerbox, Anwendung: Standard, Anschlussart: M12-Buchse Kunststoff, Anzahl der Steckplätze: 8, Polzahl: 5, Kodierung: A, Steckplatzbelegung: doppelt, Statusanzeige: ja, PNP; Stammleitungsanschluss: Festanschluss 180°, PUR/PVC, Leitungslänge: 15 m, Schirmung: nein
