Name: Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX Relaisbaustein Nennspannung: 120 V/AC Schaltstrom (max.): 5 A 4 Wechsler Piec
Brand: Phoenix Contact
SKU: 2225774
Availability: BackOrder

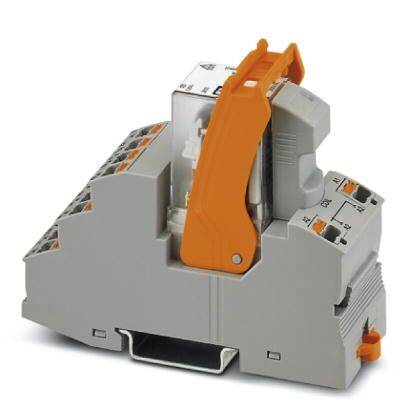

Elektronisches Bauteil mit grauem Gehäuse und orangem Hebel. Es wird für die Montage in elektrischen Schaltschränken verwendet.

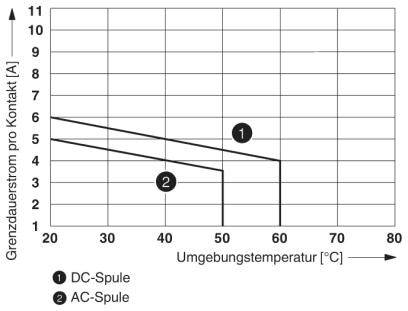

Diagramm zeigt Grenzdauerstrom (A) gegen Umgebungstemperatur (°C) für DC-Spule und AC-Spule. DC-Spule hält höher bei niedriger Temperatur.

Grafik zeigt Reduktionsfaktor von 1 bis 0,3 auf der y-Achse gegen COS ϕ von 0,2 bis 1 auf der x-Achse. Linie fällt kurvenförmig.

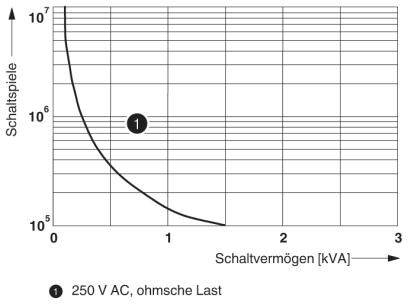

Diagramm mit logarithmischer Kurve, zeigt Schaltspiele (10^5 bis 10^7) gegen Schaltvermögen (0 bis 3 kVA) für 250 V AC, ohmsche Last.

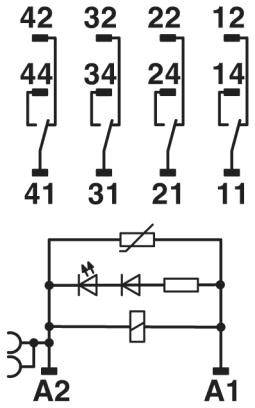

Schaltplan mit fünf Schaltern (42, 32, 22, 12, 44) und Anschlüssen (41, 31, 21, 11, A2, A1). Zeigt elektrische Verbindungen und Bauelemente.

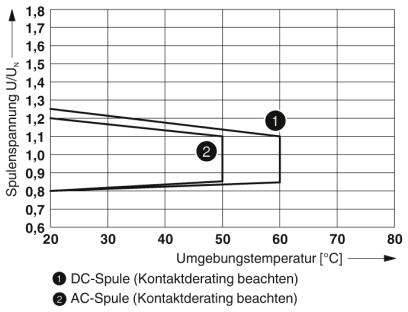

Diagramm zeigt Abhängigkeit der Spulenspannung von der Umgebungstemperatur. Linien für DC-Spule und AC-Spule von 0 bis 80°C.

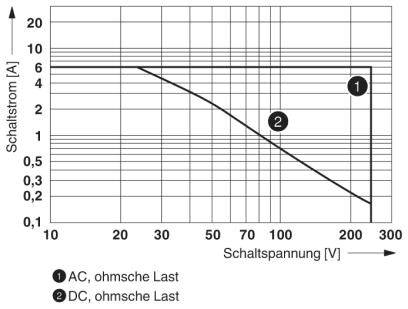

Diagramm zeigt eine Kurve mit Schaltstrom [A] gegen Schaltspannung [V]. 1 (AC, ohmsche Last) und 2 (DC, ohmsche Last) sind markiert.

1/7

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaisbaustein

Kontaktart

4 Wechsler

Nennspannung

120 V/AC

Schaltspannung (max.)

250 V DC/AC

Datenblatt (PDF)

Lieferung Mo., 14. Dez.

Anzahl

Stück

Min.: 10

Vielfache: 10

Gesamt (CHF 31.95 / Stück)

CHF 319.50

inkl. MwSt.

Kostenfreier Versand

nur CHF 6.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Relaismodul

sonstige, Komplettgerät mit Sockel: ja, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: ja, 96 V, AC, monostabil, 4, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, 0,013 A, Schutzart (IP): IP20, 31 mm, 96 mm, 75 mm

Technische Daten

Verlustleistung bei Nennbedingung: 1,56 W
Schaltspannung maximal: 250 V AC/DC
Schaltspannung minimal: 5 V (bei 24 mA)
Schaltstrom minimal: 5 mA (bei 24 V)
Einschaltstrom maximal: 16 A (20 ms, Schließer)
Abschaltleistung (ohmsche Last) maximal:
120 W (bei 24 V DC)
124 W (bei 48 V DC)
108 W (bei 60 V DC)
52 W (bei 110 V DC)
48 W (bei 220 V DC)
1250 VA (bei 250 V AC)
Schaltvermögen:
2 A (bei 24 V, DC13)
0,22 A (bei 120 V, DC13)
0,11 A (bei 250 V, DC13)
1,5 A (bei 24 V, AC15)
1,5 A (bei 120 V, AC15)
1 A (bei 240 V, AC15)
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 26 ... 16 (starr)
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 2,5 kV
Isolierung: Basisisolierung
Überspannungskategorie: III

Verpackungsart: Piece

Produkt-Art: Relaisbaustein

Typ: RIF-2-RPT-LV-120AC/4X21/EX

Anschluss: Push-In-Klemme

Ansprechzeit: 5 ms

Kontaktart: 4 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 120 V/AC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 5 A

Max. Schaltleistung: 1250 VA

Mechanische Lebensdauer: 2x 10⁷ Schaltspiele

Besonderheiten: mit LED

: IP20

Max. Temperatur: +50 °C

Min. Temperatur: -40 °C

Länge: 75 mm

Breite: 31 mm

Höhe: 96 mm

Abm.: (L x B x H) 75 x 31 x 96 mm

Inhalt: 1 St.

UKCA: Ja
