Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Relaisbaustein Nennspannung: 230 V/AC 1 Wechsler Piece 1 St.

Ein graues Relaismodul mit orangenen Elementen für die Hutschienenmontage, verwendet in elektrischen Steuerungsanlagen.

Abbildung ähnlich

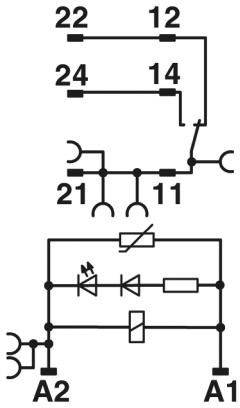

Schaltplan zeigt ein Relais mit Spulenanschlüssen A1 und A2, sowie Schaltkontakte 11-14, 21-24, und 12-22.

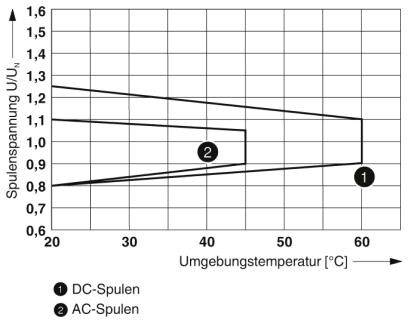

Diagramm zeigt die Spulenspannung (y-Achse) gegen die Umgebungstemperatur (x-Achse) für DC- und AC-Spulen. Spannung sinkt bei steigender Temperatur.

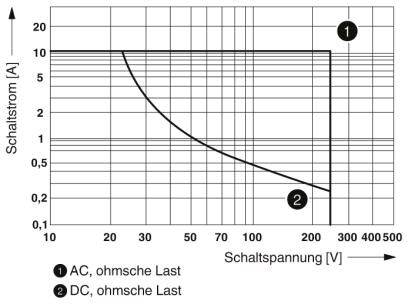

Diagramm zeigt die Schaltstrom-Schaltspannung-Kurve. Kennlinien: 'AC, ohmsche Last' bei (1), 'DC, ohmsche Last' bei (2). Y-Achse: Schaltstrom [A], X-Achse: Schaltspannung [V].

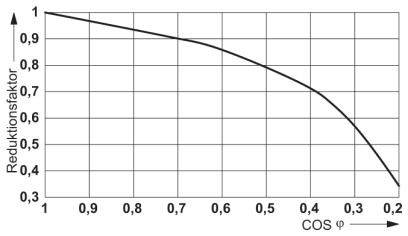

Diagramm zeigt den Reduktionsfaktor in Abhängigkeit von COS φ. Die Kurve fällt von 1 bei COS φ = 1 auf 0,3 bei COS φ = 0,2.

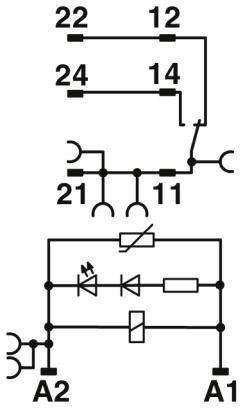

Diagramm eines Relais-Schaltplans mit den Anschlüssen 21, 22, 24, 11, 12, 14 und einer elektrischen Schaltung zwischen A1 und A2.

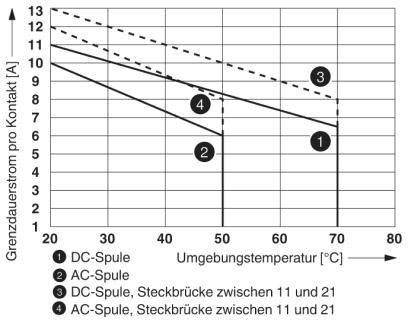

Diagramm mit Grenzdauerstrom [A] vs. Umgebungstemperatur [°C]. Vier Kurven verglichen: DC-Spule, AC-Spule bei verschiedenen Verbindungen.

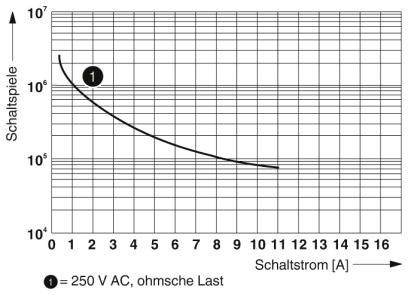

'Diagramm zeigt Anzahl der Schaltspiele in Abhängigkeit vom Schaltstrom bei 250 V AC, ohmsche Last. Kurve fällt von links oben nach rechts unten.'

1/8

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaisbaustein

Kontaktart

1 Wechsler

Nennspannung

230 V/AC

Schaltspannung (max.)

250 V DC/AC

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

124 Stück

Alternativen anzeigen

Anzahl

Stück

Min.: 10

Vielfache: 10

Gesamt (CHF 15.68 / Stück)

CHF 16.67

-6 %

CHF 156.80

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Relaismodul

Interface-Relais,Koppelrelais,Mini-Relaismodul,Relais,Relaismodul,Schaltrelais

Technische Daten

Verlustleistung bei Nennbedingung: 0,81 W
Schaltspannung maximal: 250 V AC/DC
Schaltspannung minimal: 12 V (bei 10 mA)
Schaltstrom minimal: 10 mA (bei 12 V)
Einschaltstrom maximal: 32 A (20 ms, Schließer)
Abschaltleistung (ohmsche Last) maximal:
264 W (bei 24 V DC)
62 W (bei 48 V DC)
48 W (bei 60 V DC)
52 W (bei 110 V DC)
66 W (bei 220 V DC)
2500 VA (bei 250 V AC)
Schaltvermögen:
2 A (bei 24 V, DC13)
3 A (bei 240 V, AC15)
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 26 ... 16 (starr)
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Isolierung: sichere Trennung
Überspannungskategorie: III

Verpackungsart: Piece

Produkt-Art: Relaisbaustein

Typ: RIF-1-RPT-LV-230AC/1X21MS

Anschluss: Push-In-Klemme

Ansprechzeit: 4 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 230 V/AC

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 2500 VA

Mechanische Lebensdauer: 5x 10⁶ Schaltspiele

Spulenleistung: 0.81 W

Besonderheiten: mit LED
mit Varistor

: IP20

Max. Temperatur: +50 °C

Min. Temperatur: -40 °C

Länge: 75 mm

Breite: 16 mm

Höhe: 93 mm

Abm.: (L x B x H) 75 x 16 x 93 mm

Inhalt: 1 St.
