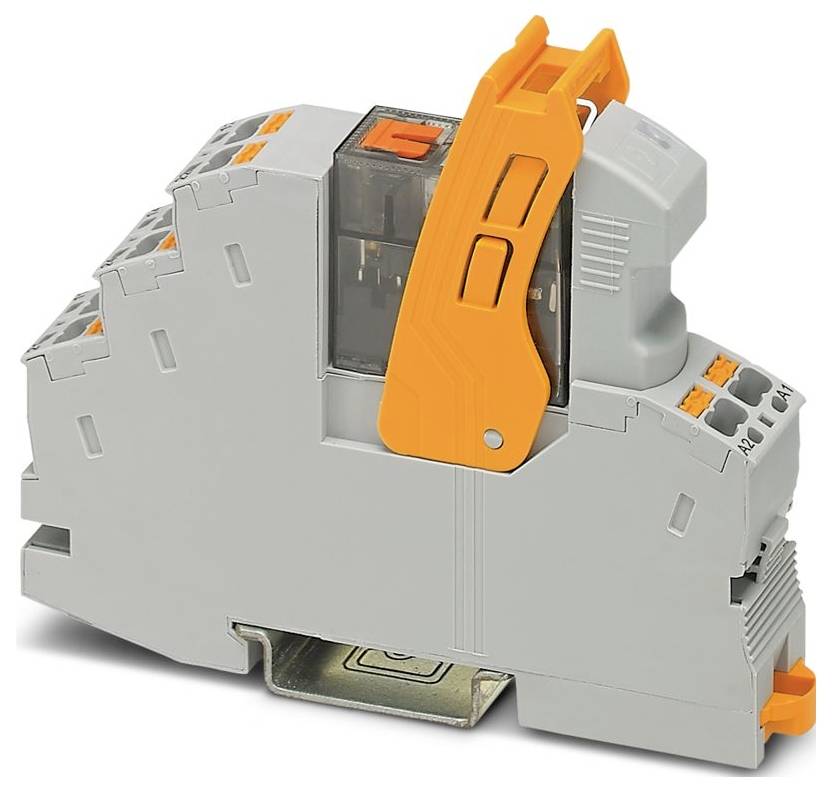

Abbildung ähnlich
Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relaismodul 1 Wechsler Single 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Single
Produkt-Art
Relaismodul
Kontaktart
1 Wechsler
Schaltspannung (max.)
250 V DC/AC
Typ
RIF-1-RPT-LV-120AC/1X21MS
Datenblatt (PDF)
Anzahl
Gesamt (CHF 15.95 / Stück)
CHF 15.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Relaismodul
- sonstige, Komplettgerät mit Sockel: ja, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: ja, 96 V, AC, monostabil, 1, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, 0,007 A, Schutzart (IP): IP20, 16 mm, 96 mm, 75 mm
Technische Daten
- Produktfamilie: RIFLINE complete
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse);0,14 mm² ... 1 mm² (Aderendhülse mit Kunststoffhülse, zwei Leiter an Doppelklemme)
- Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 26 ... 16 (starr);26 ... 16 (flexibel)
- Breite: 16 mm
- Höhe: 96 mm
- Tiefe: 75 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 50 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Abisolierlänge: 8 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,84 W
- Durchmesser: 3,2 mm
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 96 V AC ... 132 V AC (20 °C)
- Artikelabmessungen: Artikelabmessungen
- Montagehinweis: anreihbar ohne Abstand
- Schutzbeschaltung: Varistor
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Anwendung: Universal;Handschalter
- Bohrloch: Bohrloch
- Einschaltstrom maximal: 32 A (20 ms, Schließer)
- Isolierung: Sichere Trennung zwischen Eingang und Ausgang;Basisisolierung zwischen den Wechslern
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 20.01.2026
- Eingangsnennspannung UN: 120 V AC
- Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
- Typischer Eingangsstrom bei UN: 7 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 1 Wechsler
- Grenzdauerstrom: 8 A (siehe Diagramm)
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V2 (Gehäuse)
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 6 kV (Eingang / Ausgang);4 kV (zwischen den Wechslern)
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT II (Relais)
- Schalten: Schalten
- Lebensdauer mechanisch: ca. 5x 106 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 4 ms ... 10 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 12 V (10 mA)
- Schaltstrom minimal: 10 mA (12 V)
- Abschaltleistung (ohmsche Last) maximal: 264 W (24 V DC);62 W (48 V DC);48 W (60 V DC);52 W (110 V DC);66 W (220 V DC);2500 VA (250 V AC)
- Schaltleistung minimal: 120 mW
- Lebensdauer elektrisch: siehe Diagramm
- Netzfrequenz: 50/60 Hz
- Rückfallzeitbereich typisch: 3 ms ... 20 ms
- Spulenspannung: 120 V AC
- Gebrauchskategorie CB Scheme (IEC 60947-5-1): AC15, 3 A/250 V (Schließer);DC13, 2 A/24 V (Schließer)
- Verpackungsart
Single
- Produkt-Art
Relaismodul
- Typ
RIF-1-RPT-LV-120AC/1X21MS
- Anschluss
Push-In-Federkraftanschluss
- Ansprechspannung (min.)
96 V/AC
- Ansprechspannung (max.)
132 V/AC
- Ansprechzeit
10 ms
- Abfallzeit
20 ms
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
2500 VA
- Mechanische Lebensdauer
ca. 5x 106 Schaltspiele
- Besonderheiten
mit LED
mit Haltebügel
mit Prüftaste
IP20
- Max. Temperatur
85 °C
- Min. Temperatur
-40 °C
- Tiefe
75 mm
- Breite
16 mm
- Höhe
96 mm
- Abm.
(B x H x T) 16 x 96 x 75 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relaismodul 1 Wechsler Single 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relaismodul 1 Wechsler Single 1 St.
Beschreibung
Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel, Relaishaltebügel, steckbarem Entstörmodul und Leistungskontaktrelais mit Prüftaste und integrierter Status-LED. Kontaktausführung: 1 Wechsler. Eingangsspannung: 120 V AC
Ausführung
- Ausstattung: 96 V, 96 V, AC
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul 2909776, Verpackungseinheit: 1 Stk., EAN: 4055626380292
