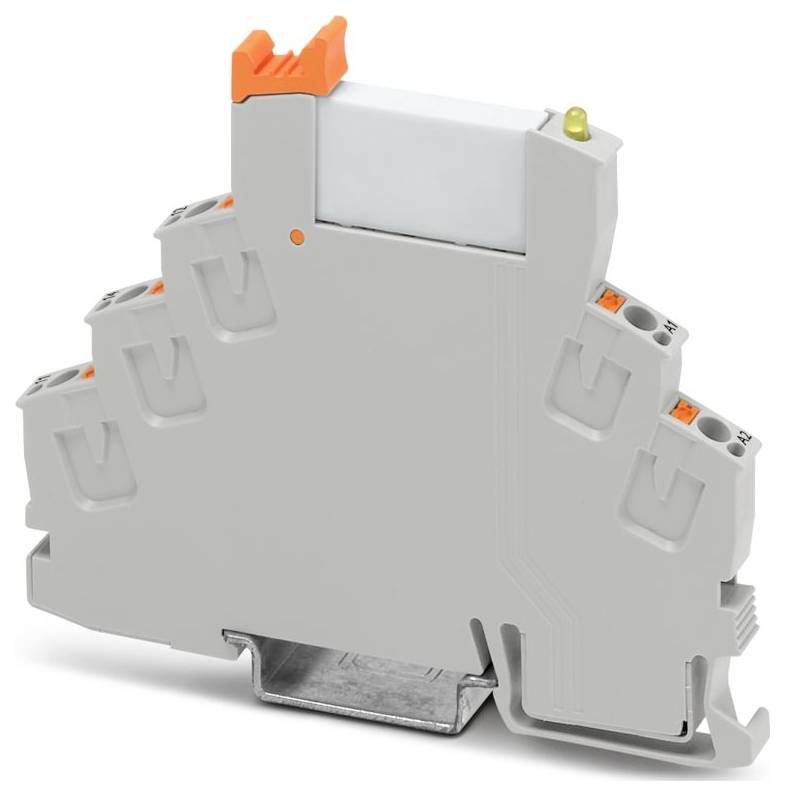

Abbildung ähnlich
Phoenix Contact RIF-0-RPT-12DC/21 Relaismodul 1 Wechsler Piece 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relaismodul
Kontaktart
1 Wechsler
Schaltspannung (max.)
250 V DC/AC
Typ
RIF-0-RPT-12DC/21
Datenblatt (PDF)
343 Set(s)
Anzahl (Packungsgröße 10 St.)
Gesamt (CHF 93.95 / Stück)
CHF 93.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produktfamilie: RIFLINE complete
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 6,2 mm
- Höhe: 93 mm
- Tiefe: 78 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Abisolierlänge: 8 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,19 W
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 9,6 V DC ... 18 V DC (20 °C)
- Artikelabmessungen: Artikelabmessungen
- Montagehinweis: anreihbar ohne Abstand
- Schutzbeschaltung: Freilaufdiode
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Anwendung: Universal
- Isolierung: sichere Trennung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 20.01.2026
- Eingangsnennspannung UN: 12 V DC
- Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
- Typischer Eingangsstrom bei UN: 16 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 1 Wechsler
- Grenzdauerstrom: 6 A
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V2 (Gehäuse)
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 6 kV
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT III (Relais)
- Schalten: Schalten
- Lebensdauer mechanisch: ca. 2x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 5 ms
- Rückfallzeit typisch: 8 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgSnO
- Schaltspannung minimal: 5 V (100 mA)
- Schaltstrom minimal: 10 mA (12 V)
- Abschaltleistung (ohmsche Last) maximal: 140 W (24 V DC);20 W (48 V DC);18 W (60 V DC);23 W (110 V DC);40 W (220 V DC);1500 VA (250 V AC)
- Lebensdauer elektrisch: siehe Diagramm
- Spulenspannung: 12 V DC
- Gebrauchskategorie CB Scheme (IEC 60947-5-1): AC15, 3 A/250 V (Schließer);AC15, 1 A/250 V (Öffner);DC13, 1,5 A/24 V (Schließer);DC13, 0,2 A/110 V (Schließer);DC13, 0,1 A/220 V (Schließer)
- Verpackungsart
Piece
- Produkt-Art
Relaismodul
- Typ
RIF-0-RPT-12DC/21
- Anschluss
Push-In-Federkraftanschluss
- Ansprechspannung (min.)
9.6 V/DC
- Ansprechspannung (max.)
18 V/DC
- Ansprechzeit
5 ms
- Abfallzeit
8 ms
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgSnO
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
1500 VA
- Mechanische Lebensdauer
ca. 2x 107 Schaltspiele
- Besonderheiten
mit Freilaufdiode
IP20
- Max. Temperatur
85 °C
- Min. Temperatur
-40 °C
- Tiefe
78 mm
- Breite
6.2 mm
- Höhe
93 mm
- Abm.
(B x H x T) 6.2 x 93 x 78 mm
- Inhalt
10 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579706 Phoenix Contact RIF-0-RPT-12DC/21 Relaismodul 1 Wechsler Piece 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579706 Phoenix Contact RIF-0-RPT-12DC/21 Relaismodul 1 Wechsler Piece 10 St.
Beschreibung
Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel mit Auswerfer und Leistungskontaktrelais. Kontaktausführung: 1 Wechsler. Eingangsspannung: 12 V DC
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul 12V DC, 1 Wechsler RIF-0-RPT-12DC/21, Verpackungseinheit: 10 Stk., EAN: 4046356731928
