Name: Phoenix Contact REL-PR3-125DC/3X21 Relais 125 V/DC 16 A 3 Wechsler 50 St. Piece
Brand: Phoenix Contact
SKU: 2225760
Availability: BackOrder

Ein durchsichtiger elektrischer Relais mit mehreren Anschlüssen, auf dem technische Spezifikationen wie '10A 250V AC' zu sehen sind.

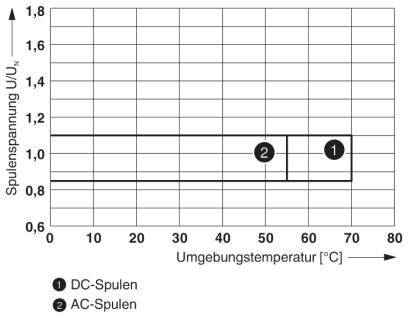

Diagramm zeigt Spulenspannung gegen Umgebungstemperatur. Linie 1 (DC-Spulen) von 0°C bis 70°C. Linie 2 (AC-Spulen) von 40°C bis 60°C.

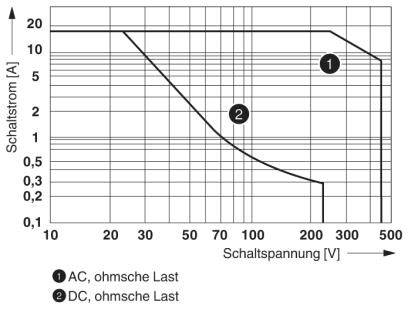

Diagramm zeigt einen Vergleich der Schaltstrom Bereich bei AC und DC ohmscher Last mit Schaltspannung von 10 bis 500 V.

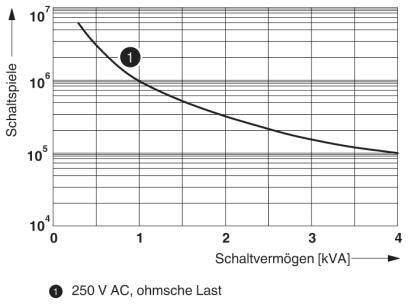

Diagramm zeigt die Beziehung zwischen Schaltspiele und Schaltvermögen in kVA für 250 V AC, ohmsche Last. Linie sinkt von 10^7 bis 10^3.

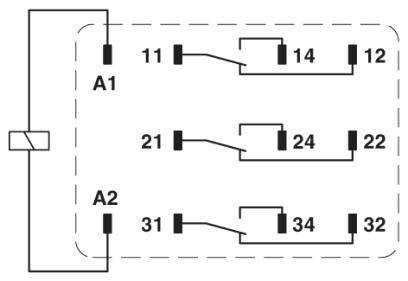

Diagramm eines Schaltplans mit drei Schaltkreisen: 11-14, 21-24, und 31-34, jeweils verbunden mit Anschlüssen A1 und A2.

Diagramm zeigt Reduktionsfaktor gegen COS φ. Kurve fällt von 1 bei 0,9 COS φ auf 0,3 bei 0,2 COS φ.

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relais

Nennspannung Spule

125 V/DC

Kontaktart

3 Wechsler

Schaltspannung (max.)

440 V/AC

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

73 Set(s)

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 12.30 / Stück)

CHF 614.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: RT I
Typischer Eingangsstrom bei UN: 11 mA
Schaltspannung minimal: 10 V (bei 24 mA)
Schaltstrom minimal: 10 mA (bei 24 V)
Einschaltstrom maximal: 50 A (20 ms. Schließer)
Abschaltleistung (ohmsche Last) maximal:
384 W (bei 24 V DC)
108 W (bei 60 V DC)
52 W (bei 110 V DC)
70 W (bei 220 V DC)
Bemessungsstoßspannung: 4 kV
Isolierung: Basisisolierung
Verschmutzungsgrad: 3
Überspannungskategorie: III

Verpackungsart: Piece

Produkt-Art: Relais

Typ: REL-PR3-125DC/3X21

Nennspannung Spule: 125 V/DC

Kontaktart: 3 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 440 V/AC

Schaltstrom (max.): 16 A

Max. Schaltleistung: 384 W

Anschluss: Steckanschluss

Isolationsspannung: 250 V/AC

Ansprechzeit: 20 ms

Abfallzeit: 15 ms

Mechanische Lebensdauer: 10⁷ Schaltspiele

Besonderheiten: steckbar

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 38.6 mm

Höhe: 36.1 mm

Tiefe: 45.5 mm

Abm.: (B x H x T) 38.6 x 36.1 x 45.5 mm

Inhalt: 50 St.

RoHS-konform: Ja

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Schaltspannung (max.)

Schaltstrom (max.)

Verpackungsart

Kontaktart

Nennspannung Spule

Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225507

Lieferung Do., 18. Feb. 2027

Conrad Electronic

Steckanschluss

250 V DC/AC

12 A

Piece

2 Wechsler

24 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225508

Lieferung Fr., 6. Nov.

110 Set(s)Conrad Electronic

Steckanschluss

250 V DC/AC

12 A

Piece

2 Wechsler

120 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225509

Lieferung Fr., 6. Nov.

50 Set(s)Conrad Electronic

Steckanschluss

250 V DC/AC

12 A

Piece

2 Wechsler

230 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225503

Lieferung Fr., 6. Nov.

1 Set(s)Conrad Electronic

Steckanschluss

250 V DC/AC

12 A

Piece

2 Wechsler

60 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225505

Lieferung Fr., 6. Nov.

146 Set(s)Conrad Electronic

Steckanschluss

250 V DC/AC

12 A

Piece

2 Wechsler

125 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU Relais 24 V/AC 50 mA 4 Wechsler 10 St. Piece

Bestell-Nr.:2225522

Lieferung Do., 18. Feb. 2027

Conrad Electronic

Steckanschluss

30 V/AC

50 mA

Piece

4 Wechsler

24 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relais 120 V/AC 6 A 4 Wechsler 10 St. Piece

Bestell-Nr.:2225524

Lieferung Do., 18. Feb. 2027

Conrad Electronic

Steckanschluss

250 V DC/AC

6 A

Piece

4 Wechsler

120 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relais 12 V/DC 6 A 4 Wechsler 10 St. Piece

Bestell-Nr.:2225517

Lieferung Fr., 6. Nov.

1 Set(s)Conrad Electronic

Steckanschluss

250 V DC/AC

6 A

Piece

4 Wechsler

12 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 Wechsler 10 St. Piece

Bestell-Nr.:2225510

Lieferung Fr., 6. Nov.

10 Set(s)Conrad Electronic

Steckanschluss

30 V/AC

50 mA

Piece

4 Wechsler

12 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4 Wechsler 10 St. Piece

Bestell-Nr.:2225512

Lieferung Fr., 5. Feb. 2027

Conrad Electronic

Steckanschluss

30 V/AC

50 mA

Piece

4 Wechsler

48 V/DC

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2225760 Phoenix Contact REL-PR3-125DC/3X21 Relais 125 V/DC 16 A 3 Wechsler 50 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225760 Phoenix Contact REL-PR3-125DC/3X21 Relais 125 V/DC 16 A 3 Wechsler 50 St. Piece

Beschreibung

Steckbare Hochleistungsrelais mit Leistungskontakten, 3 Wechsler, Spulenspannung: 125 V DC

Lieferumfang

Geliefert wird: Phoenix Contact Einzelrelais REL-PR3-125DC/3X21, Verpackungseinheit: 50 Stk., EAN: 4055626358796

Beschreibung

Steckbare Hochleistungsrelais mit Leistungskontakten, 3 Wechsler, Spulenspannung: 125 V DC

Lieferumfang

Geliefert wird: Phoenix Contact Einzelrelais REL-PR3-125DC/3X21, Verpackungseinheit: 50 Stk., EAN: 4055626358796
