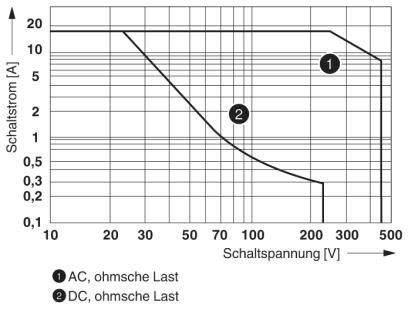

![Diagramm mit Schaltstrom [A] auf Y-Achse und Schaltspannung [V] auf X-Achse; zeigt Kurven für 'AC, ohmsche Last' und 'DC, ohmsche Last'.](https://asset.conrad.com/media10/isa/160267/c1/-/de/002225536TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/7
Abbildung ähnlich

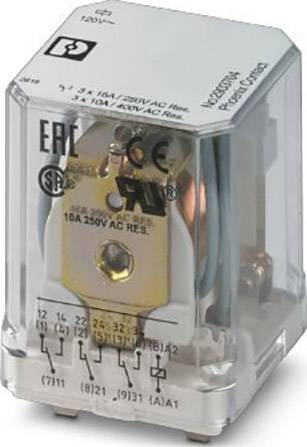

Phoenix Contact REL-PR3-120AC/3X21 Relais 120 V/AC 16 A 3 Wechsler 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relais
Nennspannung Spule
120 V/AC
Kontaktart
3 Wechsler
Schaltspannung (max.)
440 V/AC
Datenblatt (PDF)
68 Stück
Anzahl
Gesamt (CHF 14.95 / Stück)
CHF 14.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Einzelrelais
- Steckanschluss, Komplettgerät mit Sockel: nein, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: nein, 102 V, AC, ungepolt, monostabil, 3, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, 0,023 A, sonstige, 38,6 mm, 36,1 mm, 45,5 mm
Technische Daten
- Schutzart: RT I
- Typischer Eingangsstrom bei UN: 23 mA
- Schaltspannung minimal: 10 V (bei 24 mA)
- Schaltstrom minimal: 10 mA (bei 24 V)
- Einschaltstrom maximal: 50 A (20 ms. Schließer)
- Abschaltleistung (ohmsche Last) maximal:
- 384 W (bei 24 V DC)
- 108 W (bei 60 V DC)
- 52 W (bei 110 V DC)
- 70 W (bei 220 V DC)
- Bemessungsstoßspannung: 4 kV
- Isolierung: Basisisolierung
- Verschmutzungsgrad: 3
- Überspannungskategorie: III
- Verpackungsart
Piece
- Produkt-Art
Relais
- Typ
REL-PR3-120AC/3X21
- Nennspannung Spule
120 V/AC
- Kontaktart
3 Wechsler
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
440 V/AC
- Schaltstrom (max.)
16 A
- Max. Schaltleistung
384 W
- Anschluss
Steckanschluss
- Isolationsspannung
250 V/AC
- Ansprechzeit
5 ms

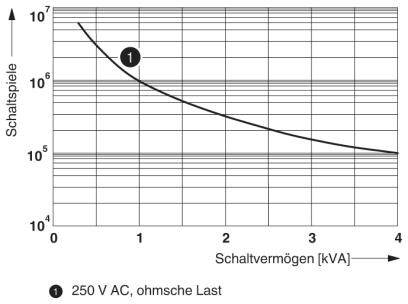

- Mechanische Lebensdauer
107 Schaltspiele
- Besonderheiten
steckbar
- Min. Temperatur
-40 °C
- Max. Temperatur
+55 °C
- Breite
38.6 mm
- Höhe
36.1 mm
- Tiefe
45.5 mm
- Abm.
(B x H x T) 38.6 x 36.1 x 45.5 mm
- Inhalt
1 St.
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2225536 Phoenix Contact REL-PR3-120AC/3X21 Relais 120 V/AC 16 A 3 Wechsler 1 St. Piece
Datenblatt 2225536 Phoenix Contact REL-PR3-120AC/3X21 Relais 120 V/AC 16 A 3 Wechsler 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225536 Phoenix Contact REL-PR3-120AC/3X21 Relais 120 V/AC 16 A 3 Wechsler 1 St. Piece
Beschreibung
Steckbare Hochleistungsrelais mit Leistungskontakten, 3 Wechsler, Spulenspannung: 120 V AC
Ausführung
- Ausstattung: 102 V, 102 V, AC
Lieferumfang
- Geliefert wird: Phoenix Contact Einzelrelais REL-PR3-120AC/3X21, Verpackungseinheit: 1 Stk., EAN: 4046356759168
