Phoenix Contact REL-OR3/L-230AC/3X21 Relais 230 V/AC 10 A 3 Wechsler 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relais
Nennspannung Spule
230 V/AC

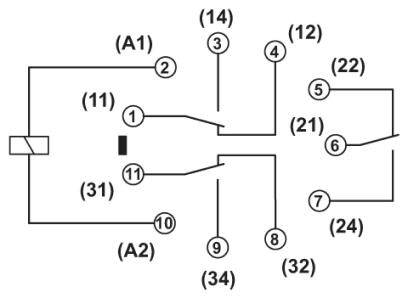

Kontaktart
3 Wechsler
Schaltspannung (max.)
250 V/DC
Schaltstrom (max.)
10 A
Datenblatt (PDF)
180 Set(s)
Anzahl (Packungsgröße 10 St.)
Gesamt (CHF 11.47 / Stück)
CHF 114.66
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Einzelrelais
Unser Service für Sie
Technische Daten
- Schutzart: RT I
- Typischer Eingangsstrom bei UN: 13 mA
- Schaltspannung minimal: 10 V (bei 24 mA)
- Schaltstrom minimal: 10 mA (bei 24 V)
- Einschaltstrom maximal: 30 A (20 ms. Schließer)
- Abschaltleistung (ohmsche Last) maximal:
- 240 W (bei 24 V DC)
- 108 W (bei 60 V DC)
- 52 W (bei 110 V DC)
- 48 W (bei 220 V DC)
- Bemessungsstoßspannung: 4 kV
- Isolierung: Basisisolierung
- Verschmutzungsgrad: 3
- Überspannungskategorie: III
- Produkt-Art
Relais
- Typ
REL-OR3/L-230AC/3X21
- Nennspannung Spule
230 V/AC
- Kontaktart
3 Wechsler
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
250 V/DC
- Schaltstrom (max.)
10 A
- Max. Schaltleistung
240 W
- Anschluss
Steckanschluss
- Isolationsspannung
250 V/AC
- Ansprechzeit
5 ms

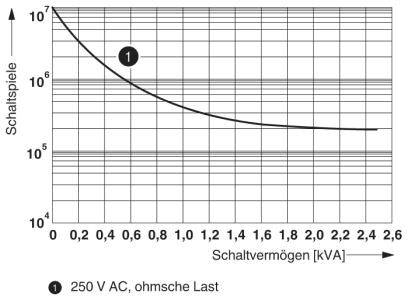

- Mechanische Lebensdauer
2x 107 Schaltspiele
- Besonderheiten
mit Prüftaste
- Min. Temperatur
-40 °C
- Max. Temperatur
+55 °C
- Breite
35 mm
- Höhe
35 mm
- Tiefe
54.4 mm
- Abm.
(B x H x T) 35 x 35 x 54.4 mm
- Inhalt
10 St.
- RoHS-konform
Ja
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 Relais 230 V/AC 10 A 3 Wechsler 10 St.
Datenblatt 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 Relais 230 V/AC 10 A 3 Wechsler 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 Relais 230 V/AC 10 A 3 Wechsler 10 St.
Beschreibung
Steckbare Oktalrelais mit Leistungskontakten, 3 Wechsler, Prüftaste, mechanische Schaltstellungsanzeige, Eingangsspannung: 230 V AC
Lieferumfang
- Geliefert wird: Phoenix Contact Einzelrelais REL-OR3/L-230AC/3X21, Verpackungseinheit: 10 Stk., EAN: 4046356759090
