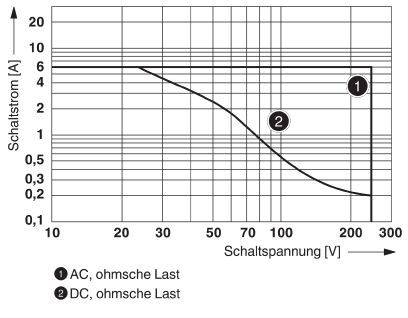

!['Diagramm zeigt Schaltstrom [A] gegen Schaltspannung [V] für AC (Kennlinie 1) und DC, ohmsche Last (Kennlinie 2) von 0 bis 200 V.'](https://asset.conrad.com/media10/isa/160267/c1/-/de/002225510TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/7
Abbildung ähnlich
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 Wechsler 10 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relais
Nennspannung Spule
12 V/DC
Kontaktart
4 Wechsler
Schaltspannung (max.)
30 V/AC
Datenblatt (PDF)
10 Set(s)
Anzahl (Packungsgröße 10 St.)
Gesamt (CHF 8.69 / Stück)
CHF 86.91
zzgl. MwSt.
Nur noch 10 Set(s) verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Einzelrelais
Unser Service für Sie
Technische Daten
- Schutzart: RT I
- Typischer Eingangsstrom bei UN: 78 mA
- Schaltspannung minimal: 2 V (bei 24 mA)
- Schaltstrom minimal: 2 mA (24 V DC)
- Einschaltstrom maximal: 50 mA
- Abschaltleistung (ohmsche Last) maximal:
- 1.2 W (bei 24 V DC)
- 108 W (bei 60 V DC)
- 52 W (bei 110 V DC)
- 48 W (bei 220 V DC)
- Schaltleistung minimal: 48 mW
- Bemessungsstoßspannung: 2.5 kV
- Isolierung: Basisisolierung
- Verschmutzungsgrad: 2
- Überspannungskategorie: II
- Verpackungsart
Piece
- Produkt-Art
Relais
- Typ
REL-IR4/LDP- 12DC/4X21AU
- Nennspannung Spule
12 V/DC
- Kontaktart
4 Wechsler
- Kontaktmaterial
AgNi + Hartvergoldung
- Schaltspannung (max.)
30 V/AC
- Schaltstrom (max.)
50 mA
- Max. Schaltleistung
108 W
- Anschluss
Steckanschluss
- Isolationsspannung
250 V/AC
- Ansprechzeit
13 ms
- Abfallzeit
14 ms

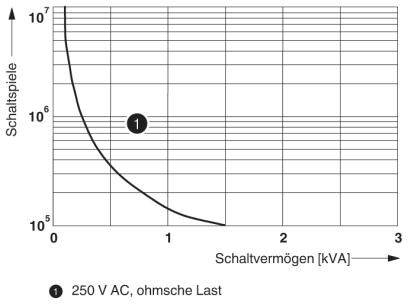

- Mechanische Lebensdauer
2x 107 Schaltspiele
- Besonderheiten
steckbar
- Min. Temperatur
-40 °C
- Max. Temperatur
+70 °C
- Breite
21.2 mm
- Höhe
27.5 mm
- Tiefe
35.6 mm
- Abm.
(B x H x T) 21.2 x 27.5 x 35.6 mm
- Inhalt
10 St.
- RoHS-konform
Ja
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 Wechsler 10 St. Piece
Datenblatt 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 Wechsler 10 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 Wechsler 10 St. Piece
Beschreibung

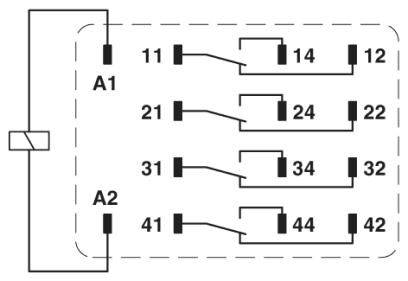

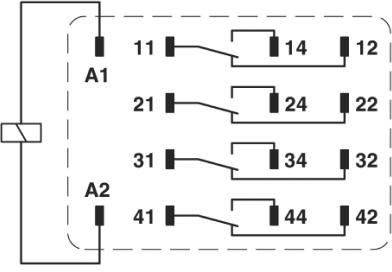

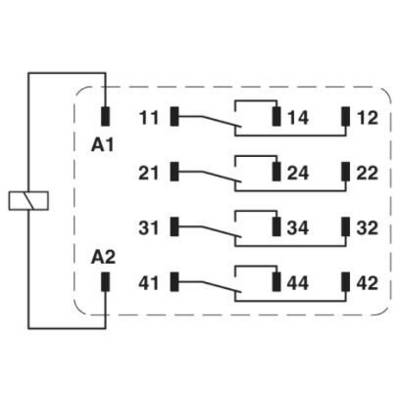

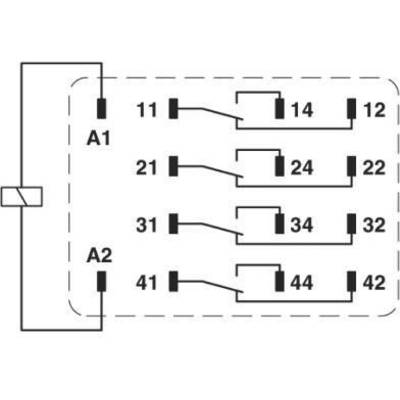

Steckbare Industrierelais mit Leistungskontakten und zusätzlicher Hartvergoldung, 4 Wechsler, Prüftaste, Status-LED, Freilaufdiode, mechanische Schaltstellungsanzeige, Polarität A1+, A2-, Spulenspannung: 12 V DC
Lieferumfang
- Geliefert wird: Phoenix Contact Einzelrelais 2903669, Verpackungseinheit: 10 Stk., EAN: 4046356758826
