Abbildung ähnlich
![Diagramm zeigt Schaltstrom [A] gegen Schaltspannung [V]. Zwei Kurven: '1 AC, ohmsche Last' und '2 DC, ohmsche Last'. Schaltstrom sinkt mit zunehmender Spannung.](https://asset.conrad.com/media10/isa/160267/c1/-/de/002225683TI04/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/6
Abbildung ähnlich
Phoenix Contact REL-IR4/24DC/4X21 Relais 24 V/DC 6 A 4 Wechsler 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relais
Nennspannung Spule
24 V/DC
Kontaktart
4 Wechsler
Schaltspannung (max.)
250 V DC/AC
Datenblatt (PDF)
Gesamt (CHF 6.11 / Stück)
CHF 7.20
-15 %
CHF 6.11
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Einzelrelais
- Interface-Relais,Koppelrelais,Mini-Relaismodul,Relais,Relaismodul,Schaltrelais
Unser Service für Sie
Technische Daten
- Schutzart: RT I
- Typischer Eingangsstrom bei UN: 38 mA
- Schaltspannung minimal: 5 V (bei 24 mA)
- Schaltstrom minimal: 5 mA (bei 24 V)
- Einschaltstrom maximal: 16 A (20 ms. Schließer)
- Abschaltleistung (ohmsche Last) maximal:
- 144 W (bei 24 V DC)
- 108 W (bei 60 V DC)
- 52 W (bei 110 V DC)
- 48 W (bei 220 V DC)
- Schaltleistung minimal: 0.12 W
- Bemessungsstoßspannung: 2.5 kV
- Isolierung: Basisisolierung
- Verschmutzungsgrad: 2
- Überspannungskategorie: II
- Verpackungsart
Piece
- Produkt-Art
Relais
- Typ
REL-IR4/24DC/4X21
- Nennspannung Spule
24 V/DC
- Kontaktart
4 Wechsler
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
250 V DC/AC
- Schaltstrom (max.)
6 A
- Max. Schaltleistung
144 W
- Anschluss
Steckanschluss
- Isolationsspannung
250 V/AC
- Ansprechzeit
13 ms
- Abfallzeit
3 ms

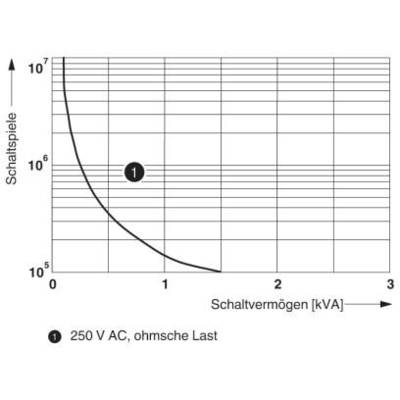

- Mechanische Lebensdauer
1x 107 Schaltspiele
- Besonderheiten
mit Prüftaste
- Min. Temperatur
-40 °C
- Max. Temperatur
+70 °C
- Breite
21.2 mm
- Höhe
27.5 mm
- Tiefe
35.6 mm
- Abm.
(B x H x T) 21.2 x 27.5 x 35.6 mm
- Inhalt
1 St.
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2225683 Phoenix Contact REL-IR4/24DC/4X21 Relais 24 V/DC 6 A 4 Wechsler 1 St. Piece
Datenblatt 2225683 Phoenix Contact REL-IR4/24DC/4X21 Relais 24 V/DC 6 A 4 Wechsler 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225683 Phoenix Contact REL-IR4/24DC/4X21 Relais 24 V/DC 6 A 4 Wechsler 1 St. Piece
Beschreibung
Steckbares Industrierelais mit Leistungskontakten, 4 Wechsler, Prüftaste, mechanische Schaltstellungsanzeige, Polarität: ungepolt, Eingangsspannung: 24 V DC
