Phoenix Contact QUINT4-UPS/24DC/24DC/40/PN 2907079 USV

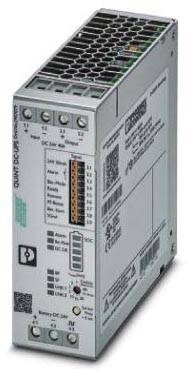

Ein technisches Gerät im Metallgehäuse mit Anzeigen und Anschlüssen auf der Vorderseite. Verwendet für Stromversorgung oder Steuerung.

Abbildung ähnlich

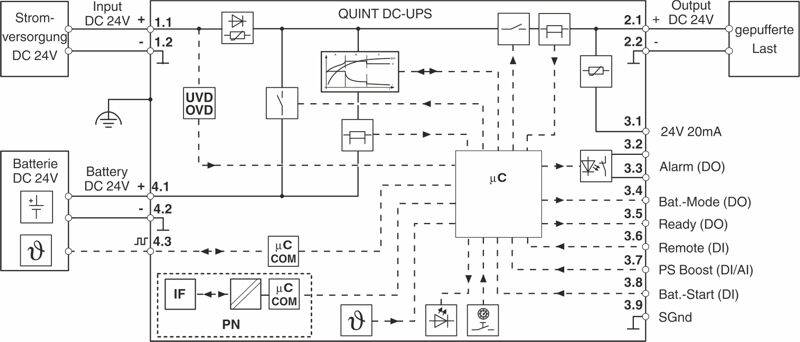

Blockdiagramm eines QUINT DC-UPS. Zeigt Stromversorgungswege, Batteriemanagement und Ausgänge wie Alarm und Statusanzeigen.

1/2

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mo., 28. Sept.

Anzahl

Stück

Gesamt (CHF 364.43 / Stück)

CHF 410.35

-11 %

CHF 364.43

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Unterbrechungsfreie Stromversorgung

18..30 V, USB-Schnittstelle: nein, Mit Kommunikationsschnittstelle RS-232: nein, DC, 130 mm, 47 mm, 125 mm, 0,584 kg, sonstige

Technische Daten

Breite bei alternativer Montage: 123 mm
Höhe bei alternativer Montage: 130 mm
Tiefe bei alternativer Montage: 49 mm
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
Klimaklasse: 3K3 (EN 60721)
Verschmutzungsgrad: 2
Aufstellhöhe: ≤ 4000 m
Einschaltstromstoß: ≤ 9 A (≤ 4 ms)
Einschaltzeit: max. 3 s
Spannungsfall Eingang/Ausgang: 0,5 V DC
Kurzschlussfest: ja
Leerlauffest: ja
Batterietechnologie: VRLA, VRLA-WTR, LI-ION
Ladeschlussspannung (temperaturkompensiert): 25 V DC ... 32 V DC
Ladezeit: 202,5 h
Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
Lebensdauererwartung (Elektrolytkondensatoren): 126720 h

Produkt-Art: USV

Eingangsspannung (max.): 30 V/DC

Eingangsspannung (min.): 18 V/DC

Ausgangsspannung (max.): 32 V/DC

Ausgangsspannung (min.): 18 V/DC

Abm.: (B x H x T) 47 x 130 x 125 mm

Gewicht: 0.7 kg

Breite: 47 mm

Höhe: 130 mm

Tiefe: 125 mm

Typ: QUINT4-UPS/24DC/24DC/40/PN

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225697 Phoenix Contact QUINT4-UPS/24DC/24DC/40/PN 2907079 USV

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225697 Phoenix Contact QUINT4-UPS/24DC/24DC/40/PN 2907079 USV

Beschreibung

Einfache Integration in Netzwerke durch PROFINET-, EtherNet/IP-, EtherCAT®- und USB-Schnittstellen. Auswertung von State of Health (SOH) und State of Charge (SOC) durch das intelligente Battery Management System (BMS). Automatische Erkennung der Batteriekapazitäten und -technologien (VRLA-WTR, LI-ION). Monitoring von Ausgangsstrom und -spannung sowie manuelle Zu- und Abschaltung der Anlage. SFB Technology löst Standard-LS-Schalter selektiv aus. Parallel angeschlossene Verbraucher arbeiten weiter.
