Name: Phoenix Contact PLC-RPT- 72UC/21-21/RW Relaisbaustein Nennspannung: 72 V/DC Schaltstrom (max.): 6 A 2 Wechsler Piece 1 S
Brand: Phoenix Contact
SKU: 2225418
Availability: BackOrder

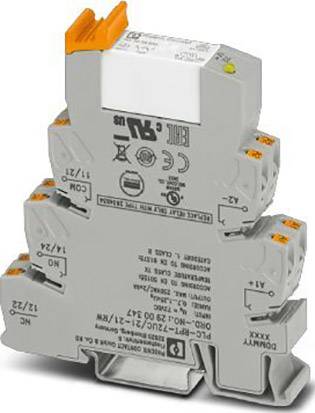

Elektrisches Modul für die Hutschienenmontage, mit mehreren Anschlüssen und Beschriftungen, für industrielle Anwendungen.

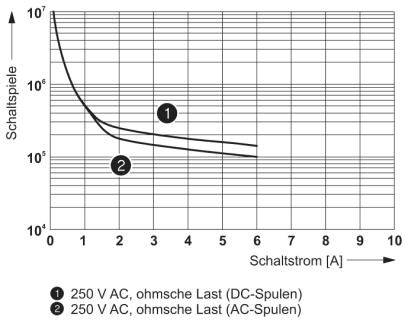

'Diagramm zeigt Schaltspiele gegen Schaltstrom. Kurve 1: 250 V AC, ohmsche Last (DC-Spulen). Kurve 2: 250 V AC, ohmsche Last (AC-Spulen).'

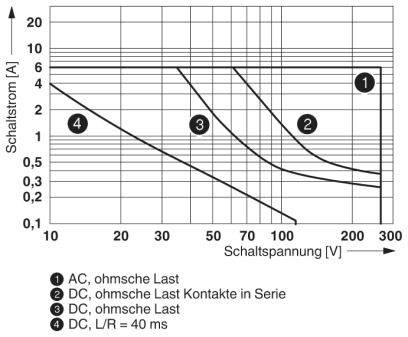

'Diagramm zeigt Schaltströme [A] gegen Schalspannung [V]. Vier Kurven repräsentieren unterschiedliche Lastszenarien. Kurven fallen ab.'

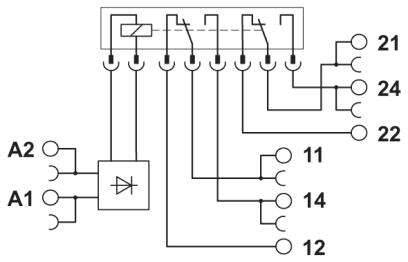

Schaltplan eines elektrischen Relais mit Anschlüssen A1, A2, 11, 12, 14, 21, 22, 24. Verbindungen zeigen interne Schaltkreise.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaisbaustein

Kontaktart

2 Wechsler

Nennspannung

72 V/DC

Schaltspannung (max.)

250 V DC/AC

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

2 Stück

Alternativen anzeigen

Anzahl

Stück

Gesamt (CHF 77.95 / Stück)

CHF 77.95

inkl. MwSt.

nur CHF 10.00

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Relaismodul

Interface-Relais,Koppelrelais,Mini-Relaismodul,Relais,Relaismodul,Schaltrelais

Technische Daten

Verlustleistung bei Nennbedingung: 0,43 W
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen.)
Schaltspannung minimal: 5 V (bei 10 mA)
Schaltstrom minimal: 10 mA (bei 5 V)
Einschaltstrom maximal: 15 A (300 ms)
Abschaltleistung (ohmsche Last) maximal:
140 W (bei 24 V DC)
85 W (bei 48 V DC)
60 W (bei 60 V DC)
44 W (bei 110 V DC)
60 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen:
2 A (bei 24 V, DC13)
0,2 A (bei 250 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
3 A (bei 250 V, AC15)
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Isolierung: Basisisolierung
Überspannungskategorie: III

Verpackungsart: Piece

Produkt-Art: Relaisbaustein

Typ: PLC-RPT- 72UC/21-21/RW

Anschluss: Push-In-Klemme

Ansprechzeit: 5 ms

Abfallzeit: 11 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 72 V/DC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 6 A

Max. Schaltleistung: 1500 VA

Mechanische Lebensdauer: 3x 10⁷ Schaltspiele

Spulenleistung: 0.43 W

Besonderheiten: mit LED

: RT III

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Länge: 94 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (L x B x H) 94 x 14 x 80 mm

Inhalt: 1 St.

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Schaltspannung (max.)

Schaltstrom (max.)

Nennspannung

Verpackungsart

Kontaktart

Phoenix Contact PLC-RPT- 72UC/21-21/RW Relaisbaustein Nennspannung: 72 V/DC Schaltstrom (max.): 6 A 2 Wechsler Piece 1 St.

Bestell-Nr.:2225418

Lieferung Fr., 13. Nov.

2 StückConrad Electronic

Dieser Artikel

250 V DC/AC

6 A

72 V/DC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Phoenix Contact DEK-REL- 5/I/1 Relaisbaustein Nennspannung: 5 V DC/AC Schaltstrom (max.): 3 A 1 Schließer Piece 1 St.

Bestell-Nr.:2225813

Sofort-Lieferung Di., 20. Okt.

8 StückConrad Electronic

250 V/AC

3 A

5 V DC/AC

Piece

1 Schließer

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler Piece 1 St.

Bestell-Nr.:2225814

Sofort-Lieferung Di., 20. Okt.

6 StückConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Bestell-Nr.:2209100

Lieferung Fr., 13. Nov.

20 StückConrad Electronic

250 V DC/AC

6 A

12 V/DC

Piece

1 Schließer

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Bestell-Nr.:2225771

Lieferung Fr., 13. Nov.

54 StückConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 Schließer

Stück

Min.: 10

Vielfache: 10

CHF 13.95^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Bestell-Nr.:2209098

Lieferung Fr., 13. Nov.

70 StückConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 Schließer

Stück

Min.: 10

Vielfache: 10

CHF 20.95^*

Phoenix Contact PLC-RPT- 24DC/21/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler 1 St.

Bestell-Nr.:2225768

Sofort-Lieferung Di., 20. Okt.

27 StückConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 50 mA 1 Wechsler 1 St.

Bestell-Nr.:2225770

Lieferung Fr., 13. Nov.

27 StückConrad Electronic

30 V/AC

50 mA

24 V/DC

1 Wechsler

Stück

Min.: 10

Vielfache: 10

CHF 13.95^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler Piece 1 St.

Bestell-Nr.:2225417

Sofort-Lieferung Di., 20. Okt.

20 StückConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

Phoenix Contact PLC-RPT- 24UC/21/MS Relaisbaustein Nennspannung: 24 V DC/AC Schaltstrom (max.): 6 A 1 Wechsler Piece 1 St.

Bestell-Nr.:2225769

Sofort-Lieferung Di., 20. Okt.

2 StückConrad Electronic

250 V DC/AC

6 A

24 V DC/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 24.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2225418 Phoenix Contact PLC-RPT- 72UC/21-21/RW Relaisbaustein Nennspannung: 72 V/DC Schaltstrom (max.): 6 A 2 Wechsler Piece 1 S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225418 Phoenix Contact PLC-RPT- 72UC/21-21/RW Relaisbaustein Nennspannung: 72 V/DC Schaltstrom (max.): 6 A 2 Wechsler Piece 1 S
