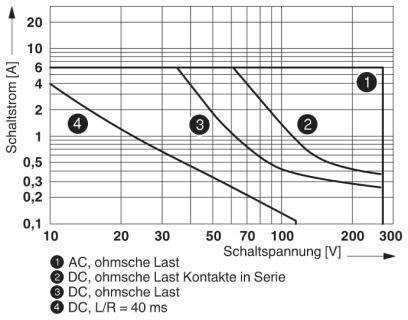

![Diagramm zeigt Schaltdiagrammlinien für Strom [A] gegen Spannung [V]. Linien für AC, DC in Serie, DC, und DC mit L/R = 40 ms sind markiert.](https://asset.conrad.com/media10/isa/160267/c1/-/de/002209948TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Abbildung ähnlich
Phoenix Contact PLC-RPT- 60DC/21-21 Relaisbaustein Nennspannung: 60 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaisbaustein
Kontaktart
2 Wechsler
Nennspannung
60 V/DC
Schaltspannung (max.)
250 V DC/AC
Schaltstrom (max.)
6 A
Datenblatt (PDF)
3 Stück
Anzahl
Gesamt (CHF 18.46 / Stück)
CHF 18.46
zzgl. MwSt.
Nur noch 3 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Relaismodul
- sonstige, Komplettgerät mit Sockel: ja, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: ja, 60 V, 51 V, DC, ungepolt, monostabil, 2, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, 0,01 A, Schutzart (IP): IP20, 14 mm, 80 mm, 94 mm
Technische Daten
- Verlustleistung bei Nennbedingung: 0,6 W
- Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
- Schaltspannung minimal: 5 V AC/DC (bei 10 mA)
- Schaltstrom minimal: 10 mA (bei 5 V)
- Einschaltstrom maximal: 15 A (300 ms)
- Abschaltleistung (ohmsche Last) maximal:
- 140 W (bei 24 V DC)
- 85 W (bei 48 V DC)
- 60 W (bei 60 V DC)
- 44 W (bei 110 V DC)
- 60 W (bei 220 V DC)
- 1500 VA (bei 250 V AC)
- Schaltvermögen:
- 2 A (bei 24 V, DC13)
- 3 A (bei 24 V, AC15)
- 3 A (bei 120 V, AC15)
- 0,2 A (bei 250 V, DC13)
- 3 A (bei 250 V, AC15)
- Einbaulage: beliebig
- Montagehinweis: anreihbar ohne Abstand
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Bemessungsstoßspannung: 6 kV
- Isolierung: sichere Trennung Eingang/Ausgang
- Überspannungskategorie: III
- Produkt-Art
Relaisbaustein
- Typ
PLC-RPT- 60DC/21-21
- Anschluss
Push-In-Klemme
- Ansprechzeit
8 ms
- Abfallzeit
10 ms
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgNi
- Nennspannung
60 V/DC
- Schaltspannung (max.)
250 V DC/AC
- Schaltstrom (max.)
6 A
- Mechanische Lebensdauer
3x 107 Schaltspiele
- Besonderheiten
mit LED
RT III
- Max. Temperatur
+60 °C
- Min. Temperatur
-40 °C
- Länge
94 mm
- Breite
14 mm
- Höhe
80 mm
- Abm.
(L x B x H) 94 x 14 x 80 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2209948 Phoenix Contact PLC-RPT- 60DC/21-21 Relaisbaustein Nennspannung: 60 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.
Datenblatt 2209948 Phoenix Contact PLC-RPT- 60DC/21-21 Relaisbaustein Nennspannung: 60 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2209948 Phoenix Contact PLC-RPT- 60DC/21-21 Relaisbaustein Nennspannung: 60 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.
Beschreibung
Sichere Trennung nach DIN EN 50178 zwischen Spule und Kontakt. RT-III gedichtete Relais.
Ausführung
- Ausstattung: 60 V, 60 V, 51 V, DC
Lieferumfang
- Preis bezieht sich auf 1 Stück.
