Phoenix Contact PLC-RPT- 24DC/2X21/FG Relaisbaustein 24 V/DC 2 Wechsler 1 St.

Ein 3-poliges Relaismodul mit Schrauben- und Federklemmen für DIN-Schienenmontage. Gehäuse grau mit orangem Klemmenverschluss.

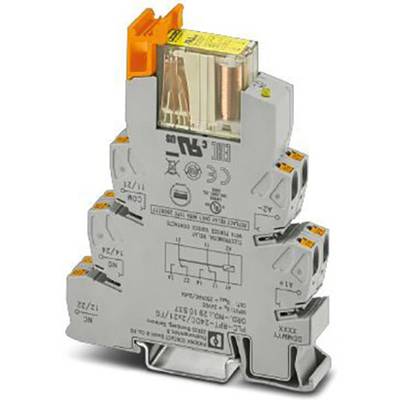

Ein graues, elektrisches Koppelrelais mit orangefarbenem Hebel und Beschriftungen zeigt Schaltpläne und technische Spezifikationen.

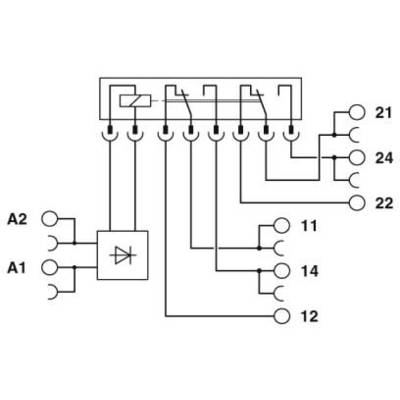

Schaltplan einer elektrischen Schaltung mit Schaltern, Dioden und Anschlüssen, die verschiedene Leitungspfade darstellen.

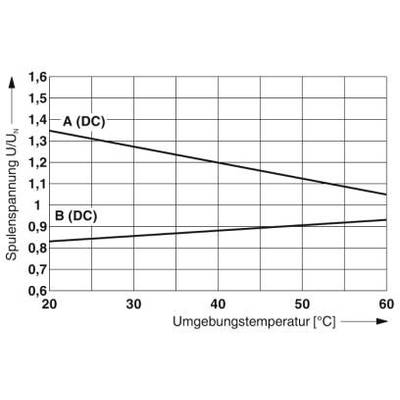

'Diagramm zeigt die Änderung der Spulenspannung (U/UN) mit der Umgebungstemperatur (°C) für zwei Gleichstromspulen A und B.'

1/4

Produkt-Art

Relaisbaustein

Kontaktart

2 Wechsler

Nennspannung

24 V/DC

Schaltspannung (max.)

250 V DC/AC

Typ

PLC-RPT- 24DC/2X21/FG

Datenblatt (PDF)

Sofort-Lieferung Mo., 13. Juli

12 Stück

Anzahl

Stück

Gesamt (CHF 35.11 / Stück)

CHF 35.11

zzgl. gesetzl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit')

Technische Daten

Umgebungstemperatur (Lagerung/Transport): -20 °C - +85 °C
Eingangsnennspannung: 24 V/DC
Typischer Eingangsstrom: 30 mA
Spulenspannung: 24 V/DC
Schutzbeschaltung: Freilaufdiode
Betriebsspannungsanzeige: LED gelb
Art des Schaltkontaktes: Einfachkontakt
Schaltstrom minimal: 10 mA (5 V)
Einschaltstrom maximal: 6 A
Grenzdauerstrom: 6 A
Abschaltleistung (ohmsche Last) maximal: 144 W (24 V/DC), 288 W (48 V/DC), 88 W (110 V/DC), 110 W (220 V/DC), 1500 VA (250 V/AC)
Schaltleistung minimal: 150 mW
Schaltvermögen: 3 A (24 V, DC13), 3 A (230 V, AC15)
Abisolierlänge: 8 mm
Leiterquerschnitt: 0.14 mm² - 2.5 mm²
Leiterquerschnitt AWG: 26 - 14

Produkt-Art: Relaisbaustein

Typ: PLC-RPT- 24DC/2X21/FG

Anschluss: Push-In-Klemme

Herstellerfarbe: Grau

Ansprechzeit: 10 ms

Abfallzeit: 10 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 24 V/DC

Schaltspannung (max.): 250 V DC/AC

Mechanische Lebensdauer: 10000000

: IP20
IP54

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

Tiefe: 104 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (B x H x T) 14 x 80 x 104 mm

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 2225808 Phoenix Contact PLC-RPT- 24DC/2X21/FG Relaisbaustein 24 V/DC 2 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225808 Phoenix Contact PLC-RPT- 24DC/2X21/FG Relaisbaustein 24 V/DC 2 Wechsler 1 St.

Beschreibung

PLC-INTERFACE, bestehend aus Relaissockel und steckbarem Sicherheitsrelais mit zwangsgeführten Kontakten gemäß DIN EN 50205, Push-in-Anschluss, 2 Wechsler, zwangsgeführt, Eingangsspannung: 24 V DC
