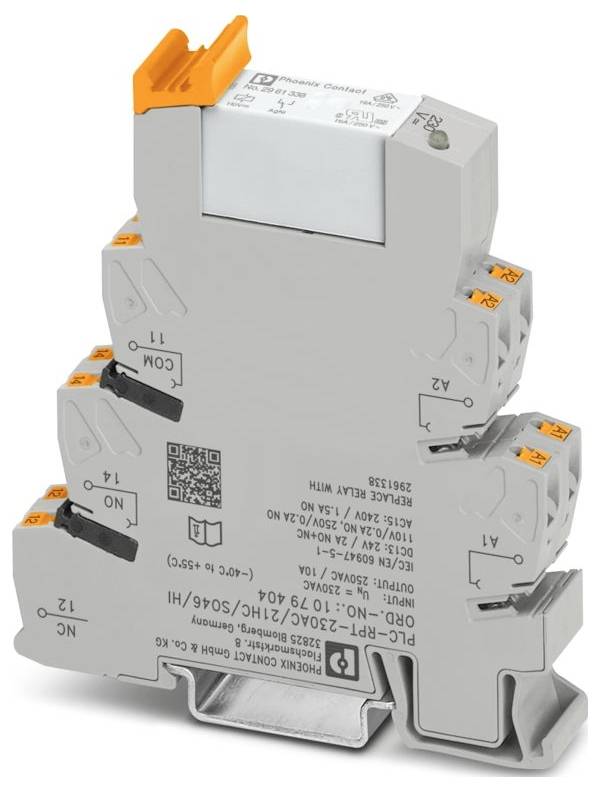

Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI Relaismodul 1 Wechsler 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaismodul
Kontaktart
1 Wechsler
Schaltspannung (max.)
250 V DC/AC
Typ
PLC-RPT-230AC/21HC/SO46/HI
Anschluss
Push-In-Federkraftanschluss
Datenblatt (PDF)
Anzahl (Packungsgröße 10 St.)
Gesamt (CHF 624.95 / Stück)
CHF 765.85
-18 %
CHF 624.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Breite: 14 mm
- Höhe: 80 mm
- Tiefe: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 50 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Abisolierlänge: 10 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 1,04 W
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 190 V AC ... 264 V AC (20 °C)
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Brückengleichrichter
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
- Anwendung: Filter gegen Störeinflüsse
- Einschaltstrom maximal: 30 A (300 ms)
- Isolierung: Basisisolierung;Sichere Trennung, verstärkte Isolierung und 6 kV zwischen Eingangsstromkreis und Ausgangskontaktstrompfaden
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 20.01.2026
- Eingangsnennspannung UN: 230 V AC
- Typischer Eingangsstrom bei UN: 14 mA (50 Hz)
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 1 Wechsler
- Grenzdauerstrom: 10 A;6 A (Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsstoßspannung: 4 kV
- Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
- Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT II (Relais)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- Schalten: Schalten
- Lebensdauer mechanisch: 3x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kV AC (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 10 ms
- Rückfallzeit typisch: 8 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 12 V (10 mA)
- Schaltstrom minimal: 10 mA (12 V)
- Abschaltleistung (ohmsche Last) maximal: 240 W (bei 24 V DC);58 W (bei 48 V DC);48 W (bei 60 V DC);50 W (bei 110 V DC);80 W (bei 220 V DC);2500 VA (bei 250 V AC)
- Schaltvermögen: 2 A (bei 24 V, DC13);0,2 A (bei 110 V, DC13);0,2 A (bei 250 V, DC13);6 A (bei 24 V, AC15);6 A (bei 120 V, AC15);6 A (bei 250 V, AC15)
- Nennspannung (aufgestecktes elektromechanisches Relais): 110 V DC
- Abschaltleistung (ohmsche Last) maximal gebrückt: 144 W (bei 24 V DC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.);1500 VA (bei 250 V AC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
- Eingangsverlustleistung bei UN: 3 VA
- Einschaltschwelle: 190 V AC
- Ausschaltschwelle: 170 V AC
- Eingangsbeschaltung: RC-Glied mit Schwellwertschalter
- Produkt-Art
Relaismodul
- Typ
PLC-RPT-230AC/21HC/SO46/HI
- Anschluss
Push-In-Federkraftanschluss
- Ansprechspannung (min.)
190 V/AC
- Ansprechspannung (max.)
264 V/AC
- Ansprechzeit
10 ms
- Abfallzeit
8 ms
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
2500 VA
- Mechanische Lebensdauer
3x 107 Schaltspiele
- Besonderheiten
mit LED
IP20
- Max. Temperatur
50 °C
- Min. Temperatur
-40 °C
- Tiefe
94 mm
- Breite
14 mm
- Höhe
80 mm
- Abm.
(B x H x T) 14 x 80 x 94 mm
- Inhalt
10 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3563368 Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI Relaismodul 1 Wechsler 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3563368 Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI Relaismodul 1 Wechsler 10 St.
Beschreibung
PLC-INTERFACE, bestehend aus Grundklemme PLC-BSC.../21HC/SO46/HI mit Push-in-Anschluss, und steckbaren Miniaturrelais für hohen Dauerstrom, 1 Wechsler, Eingangsnennspannung 230 V AC, mit definierten Ein- und Ausschaltschwellen
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul 1079404, Verpackungseinheit: 10 Stk., EAN: 4055626798677
