Abbildung ähnlich

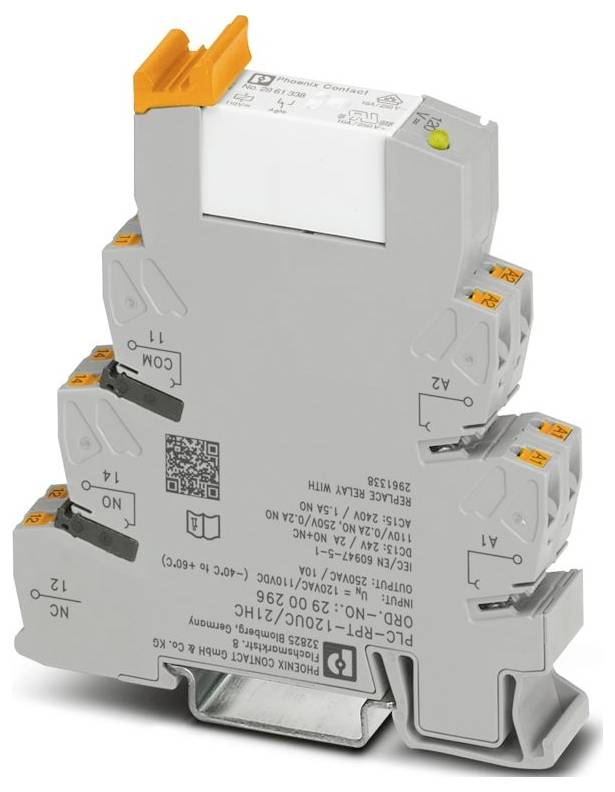

Phoenix Contact PLC-RPT-120UC/21HC Relaismodul 1 Wechsler Piece 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relaismodul
Kontaktart
1 Wechsler
Schaltspannung (max.)
250 V DC/AC
Typ
PLC-RPT-120UC/21HC
Datenblatt (PDF)
32 Set(s)
Anzahl (Packungsgröße 10 St.)
Gesamt (CHF 187.95 / Stück)
CHF 229.20
-18 %
CHF 187.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Breite: 14 mm
- Höhe: 80 mm
- Tiefe: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Abisolierlänge: 10 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,54 W
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 102 V AC ... 168 V AC (20 °C);85,8 V DC ... 154 V DC (20 °C)
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Brückengleichrichter | Brückengleichrichter
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
- Anwendung: hohe Dauerströme
- Einschaltstrom maximal: 30 A (300 ms)
- Isolierung: Sichere Trennung, verstärkte Isolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 11.12.2025
- Eingangsnennspannung UN: 120 V AC;110 V DC
- Typischer Eingangsstrom bei UN: 4,2 mA (bei 110 V DC);4,5 mA (bei 120 V AC)
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 1 Wechsler
- Grenzdauerstrom: 10 A;6 A (Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsstoßspannung: 6 kV
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT II (Relais)
- Schalten: Schalten
- Lebensdauer mechanisch: 3x 107 Schaltspiele
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 7 ms
- Rückfallzeit typisch: 10 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 12 V (10 mA)
- Schaltstrom minimal: 10 mA (12 V)
- Abschaltleistung (ohmsche Last) maximal: 240 W (bei 24 V DC);58 W (bei 48 V DC);48 W (bei 60 V DC);50 W (bei 110 V DC);80 W (bei 220 V DC);2500 VA (bei 250 V AC)
- Schaltvermögen: 2 A (bei 24 V, DC13);0,2 A (bei 110 V, DC13);0,2 A (bei 250 V, DC13);6 A (bei 24 V, AC15);6 A (bei 120 V, AC15);6 A (bei 250 V, AC15)
- Nennspannung (aufgestecktes elektromechanisches Relais): 110 V DC
- Abschaltleistung (ohmsche Last) maximal gebrückt: 144 W (bei 24 V DC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.);1500 VA (bei 250 V AC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
- Verpackungsart
Piece
- Produkt-Art
Relaismodul
- Typ
PLC-RPT-120UC/21HC
- Anschluss
Push-In-Federkraftanschluss
- Ansprechspannung (min.)
102 V/AC
- Ansprechspannung (max.)
168 V/AC
- Ansprechzeit
7 ms
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
2500 VA
- Mechanische Lebensdauer
3x 107 Schaltspiele
- Besonderheiten
steckbar
IP20
- Max. Temperatur
60 °C
- Min. Temperatur
-40 °C
- Tiefe
94 mm
- Breite
14 mm
- Höhe
80 mm
- Abm.
(B x H x T) 14 x 80 x 94 mm
- Inhalt
10 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579635 Phoenix Contact PLC-RPT-120UC/21HC Relaismodul 1 Wechsler Piece 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579635 Phoenix Contact PLC-RPT-120UC/21HC Relaismodul 1 Wechsler Piece 10 St.
Beschreibung
PLC-INTERFACE für hohe Dauerströme, bestehend aus Grundklemme PLC-BPT.../21 HC mit Push-in-Anschluss und steckbarem Miniaturrelais, zur Montage auf Tragschiene NS 35/7,5, Grenzdauerstrom bis 10 A, 1 Wechsler, Eingangsspannung 120 V AC/DC
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul PLC-RPT-120UC/21HC, Verpackungseinheit: 10 Stk., EAN: 4046356507172
