Name: Phoenix Contact PLC-RPT-120UC/21-21/EX Relaisbaustein Nennspannung: 120 V/AC Schaltstrom (max.): 6 A 2 Wechsler 10 St.
Brand: Phoenix Contact
SKU: 2141037
Availability: BackOrder

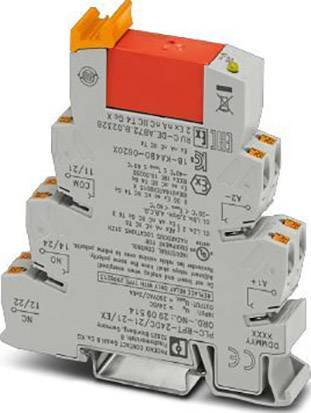

Ein grauer elektrischer Schaltrelais mit orangefarbenem Schalter auf der Oberseite, bedruckt mit technischen Informationen und Zertifikaten.

Schaltplan zeigt ein Relais mit acht Pins, sowie Anschlüsse A1, A2 und weitere nummerierte Anschlüsse. Verbindungen sind dargestellt.

Diagramm zeigt eine Kurve der Relativspannung U/UN in Abhängigkeit von der Temperatur TU. Kennlinien A und B für 120V AC, 110V DC.

Diagramm: Vergleich der Schaltströme für Ohmsche und Induktive Lasten bei verschiedenen Schaltspannungen. Typen 1 bis 4 gezeigt.

1/4

Abbildung ähnlich

Produkt-Art

Relaisbaustein

Kontaktart

2 Wechsler

Nennspannung

120 V/AC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

6 A

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

7 Set(s)

Alternativen anzeigen

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 251.95 / Stück)

CHF 251.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

Nur noch 7 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Verlustleistung bei Nennbedingung: 0,54 W
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Schaltspannung minimal: 5 V AC/DC (bei 10 mA)
Schaltstrom minimal: 10 mA (bei 5 V)
Einschaltstrom maximal: 15 A (300 ms)
Abschaltleistung (ohmsche Last) maximal:
140 W (bei 24 V DC)
85 W (bei 48 V DC)
60 W (bei 60 V DC)
44 W (bei 110 V DC)
60 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen:
2 A (bei 24 V, DC13)
0,2 A (bei 250 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
3 A (bei 250 V, AC15)
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Isolierung: Sichere Trennung, verstärkte Isolierung
Überspannungskategorie: III

Produkt-Art: Relaisbaustein

Typ: PLC-RPT-120UC/21-21/EX

Anschluss: Push-In-Klemme

Ansprechspannung (max.): 120 V/AC

Ansprechzeit: 7 ms

Abfallzeit: 10 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 120 V/AC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 6 A

Max. Schaltleistung: 1500 VA

Mechanische Lebensdauer: 3x 10⁷ Schaltspiele

Spulenleistung: 0.54 W

Besonderheiten: mit LED
mit Brückengleichrichter

: RT III

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

Länge: 94 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (L x B x H) 94 x 14 x 80 mm

Inhalt: 10 St.

Tiefe: 94 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2141037 Phoenix Contact PLC-RPT-120UC/21-21/EX Relaisbaustein Nennspannung: 120 V/AC Schaltstrom (max.): 6 A 2 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2141037 Phoenix Contact PLC-RPT-120UC/21-21/EX Relaisbaustein Nennspannung: 120 V/AC Schaltstrom (max.): 6 A 2 Wechsler 10 St.

Beschreibung

PLC-INTERFACE, bestehend aus tragschienenmontabler Grundklemme in 14 mm mit Push-in-Anschluss und steckbarem Relais mit Leistungskontakt, 2-Wechsler, Eingangsspannung 120 V AC/110 V DC. Zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Class I, Div. 2.
