Name: Phoenix Contact PLC-RPT-110UC/21-21AU/RW Relaisbaustein Nennspannung: 110 V/DC Schaltstrom (max.): 50 mA 2 Wechsler 1 St
Brand: Phoenix Contact
SKU: 2225419
Availability: BackOrder

Ein graues Reihenklemmenmodul zur elektrischen Verbindung mit orangen Drückern und Beschriftungsoptionen, geeignet für Hutschienenmontage.

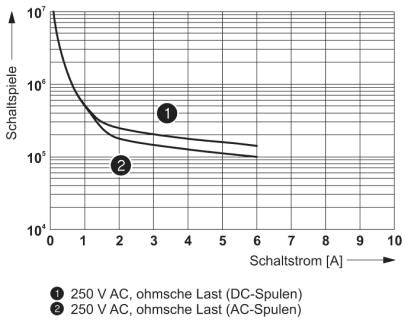

Diagramm zeigt Schaltspiele in Abhängigkeit vom Schaltstrom für 250 V AC. Zwei Kurven: DC-Spulen ('1'), AC-Spulen ('2').

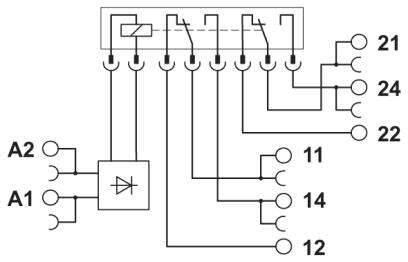

'Schaltplan eines elektrischen Relais mit 8 Anschlüssen, links für A1, A2, rechts für 21, 24, 22 und 11, 14, 12.'

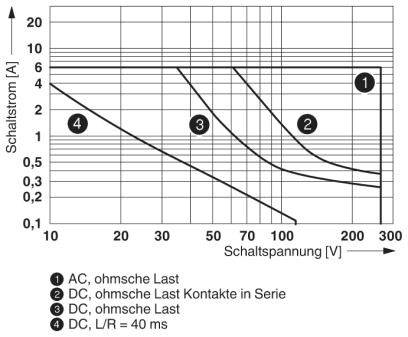

Diagramm zeigt Schaltstrom [A] vs. Schaltspannung [V] für Schaltzyklen: 1. AC, 2. DC mit ohmscher Last in Serie, 3. DC ohmsche Last, 4. DC L/R = 40 ms.

1/4

Abbildung ähnlich

Produkt-Art

Relaisbaustein

Kontaktart

2 Wechsler

Nennspannung

110 V/DC

Schaltspannung (max.)

30 V/AC

Schaltstrom (max.)

50 mA

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

27 Stück

Alternativen anzeigen

Anzahl

Stück

Gesamt (CHF 59.95 / Stück)

CHF 71.95

-17 %

CHF 59.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Relaismodul

sonstige, Komplettgerät mit Sockel: ja, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: ja, 110 V, 77 V, DC, ungepolt, monostabil, 2, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, 0,0045 A, Schutzart (IP): IP20, 14 mm, 80 mm, 94 mm

Technische Daten

Verlustleistung bei Nennbedingung: 0,5 W
Schaltspannung maximal: 30 V AC
Schaltspannung minimal: 100 mV (bei 10 mA)
Schaltstrom minimal: 1 mA (bei 24 V)
Einschaltstrom maximal: 50 mA
Abschaltleistung (ohmsche Last) maximal:
1,2 W (bei 24 V DC)
100 W (bei 48 V DC)
60 W (bei 60 V DC)
44 W (bei 110 V DC)
60 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen:
2 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,2 A (bei 250 V, DC13)
2 A (bei 24 V, AC15)
2 A (bei 120 V, AC15)
2 A (bei 250 V, AC15)
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Isolierung: Basisisolierung
Überspannungskategorie: III

Produkt-Art: Relaisbaustein

Typ: PLC-RPT-110UC/21-21AU/RW

Anschluss: Push-In-Klemme

Ansprechzeit: 5 ms

Abfallzeit: 11 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi + Hartvergoldung

Nennspannung: 110 V/DC

Schaltspannung (max.): 30 V/AC

Schaltstrom (max.): 50 mA

Max. Schaltleistung: 1500 VA

Mechanische Lebensdauer: 3x 10⁷ Schaltspiele

Besonderheiten: mit LED

: RT III

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Länge: 94 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (L x B x H) 94 x 14 x 80 mm

Inhalt: 1 St.

UKCA: Ja
