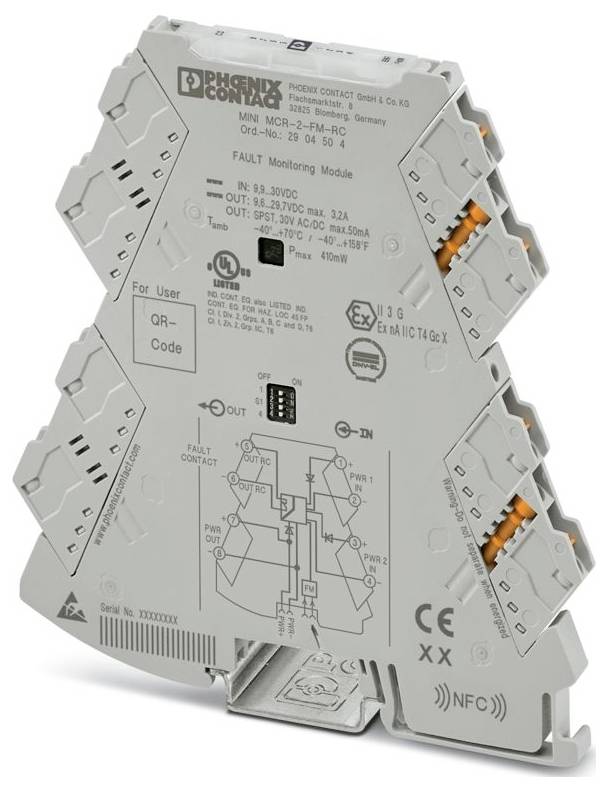

Phoenix Contact MINI MCR-2-FM-RC 2904504 Überwachungsbaustein 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Überwachungsbaustein
Eingangssignal max. (Spannung)
30 V
Typ
MINI MCR-2-FM-RC
Abm.
(L x B x H) 119.2 x 6.2 x 109.81 mm
Anschluss
Schrauben
Datenblatt (PDF)
24 Stück
Anzahl
Gesamt (CHF 101.71 / Stück)
CHF 101.71
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produktfamilie: MINI Analog Pro
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm² (mit Aderendhülse);0,14 mm² ... 2,5 mm² (ohne Aderendhülse)
- Leiterquerschnitt AWG: 24 ... 12 (flexibel)
- Breite: 6,2 mm
- Höhe: 109,81 mm
- Tiefe: 119,2 mm
- Farbe: grau (RAL 7042)
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20 (nicht von UL bewertet)
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: GB/T 3836.1;GB/T 3836.3
- Hinweis: Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Abisolierlänge: 10 mm
- Einbaulage: beliebig
- ATEX: ATEX
- IECEx: IECEx
- Kennzeichnung: 2Ex ec IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24: HL 1 - HL 2
- Versorgungsspannungsbereich: 9,6 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
- CE: CE
- Zertifikat: BY/112 02.01 TP012 103.01 00079
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Störabstrahlung: Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Bemerkung: Es sind Schutzmaßnahmen gegen elektrostatische Entladung zu treffen.
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Störfestigkeit: EN 61000-6-2
- Schaltspannung maximal: 30 V DC
- Statusanzeige: LED grün (Versorgungsspannung);LED gelb (Schaltausgang)
- Benennung: Leitungsgeführte Störgrößen
- Galvanische Trennung zwischen Eingang und Ausgang: ja
- Versorgung: Versorgung
- Stoßstrombelastung (Surge): Stoßstrombelastung (Surge)
- Stromaufnahme maximal: < 16 mA (24 V DC)
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Isolierung: Basisisolierung
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: B
- Humidity: B
- Vibration: A
- EMC: A
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 50 V AC/DC (effektiv)
- Prüfspannung: 1,5 kV AC (50 Hz, 60 s)
- Funktionalität: Funktionalität
- CCC / China-Ex: CCC / China-Ex
- GB Standard: GB Standard
- Anzahl der Ausgänge: 1
- Galvanische Trennung: Galvanische Trennung
- Temperaturkoeffizient maximal: < 0,01 %/K
- Leistungsaufnahme: < 410 mW (24 V DC)
- Ausgangssignal Strom maximal: 3,2 A
- Konfiguration: DIP-Schalter
- Galvanische Trennung Eingang/Ausgang IEC/EN 61010: Galvanische Trennung Eingang/Ausgang IEC/EN 61010
- Signal: Spannung: Signal: Spannung
- Beschreibung des Eingangs: Spannungseingang zur Redundanzüberwachung
- Anzahl der Eingänge: 1
- Eingangssignal Spannung: 9,9 V DC ... 30 V DC
- Schalten: Relais: Schalten: Relais
- Schaltstrom maximal: 50 mA DC
- Ausgangssignal Spannung: 9,6 V DC ... 29,7 V DC
- Ex-Installation (EPL): Gc;Div. 2
- Fehleranzeige: LED rot
- EAC Ex: EAC Ex
- EAC Ex: EAC Ex
- Typ
MINI MCR-2-FM-RC
- Produkt-Art
Überwachungsbaustein
- Eingangssignal max. (Spannung)
30 V
- Abm.
(L x B x H) 119.2 x 6.2 x 109.81 mm
- Anschluss
Schrauben
- Ausgangssignal (Spannung)
9.6 V DC ... 29.7 V DC
- Ausgangssignal (Strom)
3.2 A
- Eingangssignal (Spannung)
9.9 V DC ... 30 V DC
- Inhalt
1 St.
- Konfiguration
DIP-Schalter
- Breite
6.2 mm
- Höhe
109.81 mm
- Länge
119.2 mm
- Stromaufnahme
16 mA
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-40 °C
- Versorgungsspannung (num.)
30 V/DC
- Versorgungsspannung U(B)
9.6 V DC ... 30 V DC
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.14 mm²
- Querschnitt starr (min.)
0.2 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Überwachungsbaustein 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Überwachungsbaustein 1 St.
Beschreibung
Fault-Monitoring-Modul mit steckbarer Anschlusstechnik zur Auswertung und Meldung der Sammelfehler des FM-Systems und zur Überwachung der Versorgungsspannungen. Fehlermeldung über Öffnerkontakt. Schraubanschlusstechnik, Standardkonfiguration
Lieferumfang
- Geliefert wird: Phoenix Contact Überwachungsbaustein zur Überwachung MINI MCR-2-FM-RC, Verpackungseinheit: 1 Stk., EAN: 4046356857406
