Phoenix Contact IB IL PM 3P/N/EF-PAC 2700965 Funktionsklemme 7.5 V/DC

Grünes elektronisches Gerät mit mehreren Anschlussklemmen und Beschriftungen für elektronische Verdrahtung in industrieller Anwendung.

Abbildung ähnlich

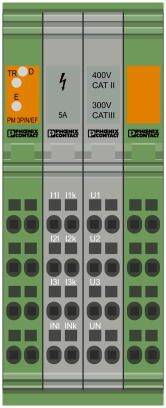

Ein grüner elektrischer Schutzschalter mit Bedienungsknöpfen, Spannungshinweisen '400V CAT II, 300V CAT III', und Sicherungssymbol.

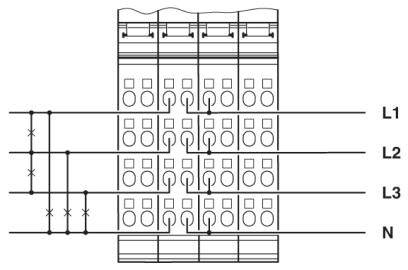

Schaltplan: Darstellung eines elektrischen Stromverteilers mit drei Phasen (L1, L2, L3) und Neutralleiter (N).

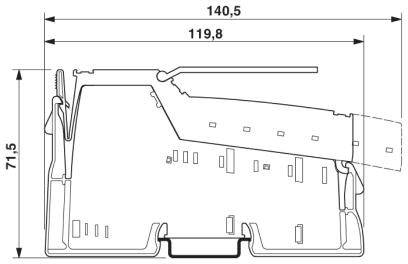

Querschnitt einer technischen Komponente mit Abmessungen: Breite 140,5 mm, Tiefe 119,8 mm, Höhe 71,5 mm.

1/4

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 559.62 / Stück)

CHF 559.62

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Inline-Funktionsklemme

Busmodul,Feldbusmodul,Funktions-/Technologie-Modul,Funktionsmodul,Technologiemodul

Technische Daten

Nettogewicht: 200 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Übertragungsgeschwindigkeit: 500 kBit/s

Produkt-Art: Funktionsklemme

Typ: IB IL PM 3P/N/EF-PAC

Betriebsspannung: 7.5 V/DC

Höhe: 119.8 mm

Länge: 71.5 mm

Breite: 48.8 mm

: IP20

Abm.: (L x B x H) 71.5 x 48.8 x 119.8 mm

Anschluss: Inline-Datenrangierer

Max. Stromaufnahme: 78 mA

Herst.-Teilenr.: 2700965

Ausführung: IB IL PM 3P/N/EF-PAC

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +55 °C

Min. Umgebungstemperatur: -25 °C

Logikspannung U: 7.5 V/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2137345 Phoenix Contact IB IL PM 3P/N/EF-PAC 2700965 Funktionsklemme 7.5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2137345 Phoenix Contact IB IL PM 3P/N/EF-PAC 2700965 Funktionsklemme 7.5 V/DC

Beschreibung

4 Eingänge, 1 A AC ... 5 A AC für Phasenströme und Neutralleiterströme. 3 Eingänge für Außenleiterspannungen bis 690 V AC, direkt anschließbar. Frei triggerbare Messintervalle. Oberwellenanalyse. Ermittlung von Maximalwerten. Betriebsstundenzähler. Energiezähler. Bimetallfilterung. Kurzzeitsteuerung.
