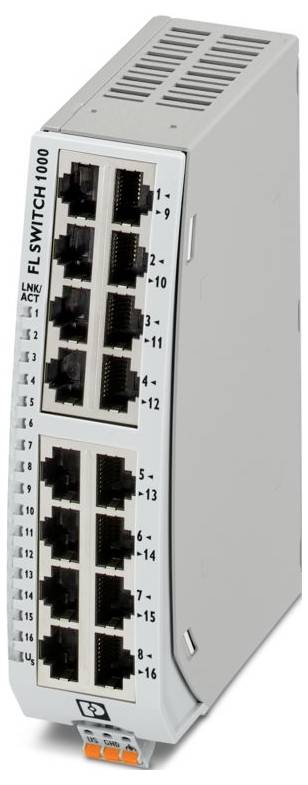

Phoenix Contact 1085219 FL SWITCH 1116N Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Abbildung ähnlich

Datenblatt (PDF)

Nicht verfügbar

Gesamt (CHF 471.74 / Stück)

CHF 471.74

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produktfamilie: Unmanaged Switch 1000
Anschlussart: Push-in-Federanschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 40 mm
Höhe: 151 mm
Tiefe: 98 mm
Material Gehäuse: Polycarbonat faserverstärkt;Aluminium / Stahlblech DC01
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP30
Umgebungstemperatur (Betrieb): -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: 2000 m (maximal)
Normen/Bestimmungen: EN_61000-6-4:2019
Montageart: Tragschienenmontage
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Schock (Betrieb): 30g (EN 60068-2-27)
Vibration (Betrieb): nach IEC 60068-2-6: 5g, 150 Hz
Benennung Anschluss: Leistungsversorgung
Abisolierlänge: 10 mm
Konformität/Zulassungen: Konformität/Zulassungen
Übertragungsgeschwindigkeit: 10/100/1000 MBit/s
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 2,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 2,5 mm²
UL, USA / Kanada: UL 61010-1, UL 61010-2-201
Class I, Div. 2, Groups A, B, C, D, T4
Class I, Zone 2, Group IIC, T4
Maximale Verlustleistung bei Nennbedingung: 8,325 W (bei 24 V DC)
Anzahl Schnittstellen: 16
Luftdruck (Betrieb): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Übertragungslänge: 100 m (pro Segment)
Versorgungsspannungsbereich: 9 V DC ... 32 V DC
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Restwelligkeit: 3,6 VPP (innerhalb des zulässigen Spannungsbereiches)
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Störabstrahlung: Störabstrahlung
Störfestigkeit: EN 61000-6-2:2019
Statusanzeige: LEDs: US, Link und Activity pro Port
Übertragungsphysik: Ethernet in RJ45-Twisted-Pair
MTTF: 77,4 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %);833,6 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);616,1 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag))
Versorgung: Versorgung
Luftdruck (Lagerung/Transport): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Stromaufnahme typisch: 195 mA (bei 24 V DC)
Stromaufnahme maximal: 925 mA (bei 9 V DC)
Hinweis zur Anschlussart: Autonegotiation und Autocrossing
Anzahl der Kanäle: 16 (RJ45-Ports)
Übertragungsmedium: Kupfer
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Grundfunktionalität: Unmanaged Switch;Autonegotiation;Store-and-Forward-Switching-Mode
Switch-Funktionen: Switch-Funktionen
MAC-Adresstabelle: 8k
Weitere Funktionen: 100 BASE-TX/100BASE-FX (IEEE 802.3u);Jumboframes (Max. 9216 Byte);Priorisierung nach Quality-of-Service (QoS) (IEEE 802.1p);Energy-Efficient Ethernet (IEEE 802.3az);Gigabit Ethernet 1000Base-T (IEEE 802.3ab);10Base-T (IEEE 802.3)
Security-Funktionen: Security-Funktionen
Funktionalität: Funktionalität
steckbar: ja
Ethernet (RJ45): Ethernet (RJ45)
Signal-LEDs: Datenempfang, Link-Status
Anschluss Versorgung: über COMBICON, max. Leiterquerschnitt 2,5 mm²
Status- und Diagnoseanzeigen: LEDs: US, Link und Activity pro Port
Versorgungsspannung (DC): 24 V
Konformität zu EMV-Richtlinien: EN 61000-6-2 EN 61000-4-2 (ESD) Kriterium B;EN 61000-6-2 EN 61000-4-3 (Elektromagnetische Felder) Kriterium A;EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterium A;EN 61000-6-2 EN 61000-4-5 (Surge) Kriterium B;EN 61000-6-2 EN 61000-4-6 (Leitungsgeführte Störfestigkeit) Kriterium A;EN 61000-6-2 EN 61000-4-8 (Elektromagnetische Felder) Kriterium A;EN 61000-6-2 Klasse A
Leistungsversorgung: Leistungsversorgung
PROFINET-Conformance-Klasse: Conformance Class A
FCC: Title 47 Part 15 Subpart B:2018 Class A

Produkt-Art: Industrial Ethernet Switch

Übertragungsrate: 10 / 100 / 1000 MBit/s

Grundfunktionalität: Unmanaged Switch

Ethernet Ports: 16

Anzahl 10/100 MBit/s Ports: 16 x

10/100/1000 MBit/s Ports: 16 x

Auto-Uplink an jedem Port: Ja

Jumbo Frames: Ja

Breite: 40 mm

Höhe: 151 mm

Tiefe: 98 mm

Typ: FL SWITCH 1116N

Schnittstellen: RJ45

: IP30

Betriebsspannung: 24 V/DC

Stromaufnahme: 925 mA

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -10 °C

Dokumente & Downloads

Datenblatt

Datenblatt 3563423 Phoenix Contact 1085219 FL SWITCH 1116N Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563423 Phoenix Contact 1085219 FL SWITCH 1116N Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Beschreibung

Schmaler Ethernet Switch, sechzehn RJ45-Ports mit 10/100/1000 MBit/s an allen Ports, automatische Erkennung der Übertragungsgeschwindigkeit, Autocrossing-Funktion und QoS
