Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 6 Rastermaß: 2.54 mm 1821135 1 St.

Ein schwarzer elektrischer Steckverbinder mit mehreren Kupferanschlüssen, die aus einer rechteckigen Kunststoffbasis herausragen.

Abbildung ähnlich

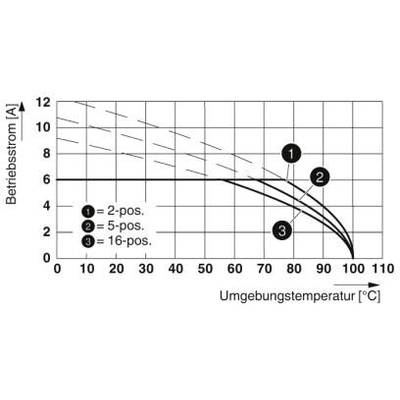

Diagramm zeigt Abhängigkeit von Betriebsstrom [A] und Umgebungstemperatur [°C] für 2-, 5- und 16-polige Geräte. Strom reduziert sich bei steigender Temperatur.

Diagramm zeigt Stromstärke in Abhängigkeit von Umgebungstemperatur für 2-, 5-, und 16-polige Verbindungen, mit Linienverlauf.

'Diagramm zeigt Kurven der Stromstärke [A] gegen Umgebungstemperatur [°C] für 2-pos., 5-pos. und 16-pos.; Stromstärke nimmt mit Temperatur ab.'

Diagramm zeigt den Betriebsstrom in Ampere (y-Achse) gegen Umgebungstemperatur in Grad Celsius (x-Achse) für 2-, 5- und 16-Positionen.

1/5

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

2.54 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

69 Stück

Anzahl

Stück

Gesamt (CHF 4.12 / Stück)

CHF 4.55

-9 %

CHF 4.12

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 1 St.
Anzahl Reihen: 1
Polzahl Gesamt: 6

Technische Daten

Anzahl der Anschlüsse: 6
Nennquerschnitt: 0.5 mm²
Isolierstoffgruppe: IIIa
Bemessungsstoßspannung (III/3): 2,5 kV
Stecksystem: MICRO COMBICON - FMC 0,5
Verriegelung: ohne
Anzahl der Potenziale: 6
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 2 N
Ziehkraft je Pol ca.: 2 N
Steckzyklen: 100

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 1

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 2.54 mm

Polzahl Gesamt: 6

Breite: 15.74 mm

Nennstrom: 6 A

Nennstrom - gerundet: 6 A

Inhalt: 1 St.

AWG max.: 20

AWG min.: 26

Abisolierlänge (max.): 7 mm

Abm.: (L x B x H) 14 x 15.74 x 5.35 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1821135

Herstellerfarbe: Schwarz

Isolationsmaterial: LCP

Kontaktmaterial: Cu-Legierung, vergoldet

Kontaktoberfläche Steckseite: Gold

Nennspannung: 160 V

Höhe: 5.35 mm

Länge: 14 mm

max. Querschnitt: 0.5 mm²

min. Querschnitt: 0.14 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: FMC 0,5/ 6-ST-2,54

Polzahl: 6

Bemessungsspannung: 160 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209438 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 6 Rastermaß: 2.54 mm 1821135 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209438 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 6 Rastermaß: 2.54 mm 1821135 1 St.

Beschreibung

Vergoldete Kontaktstellen sichern die langzeitstabile Übertragungsqualität. Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung.
