Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 5 Rastermaß: 3.81 mm 1817453 1 St.

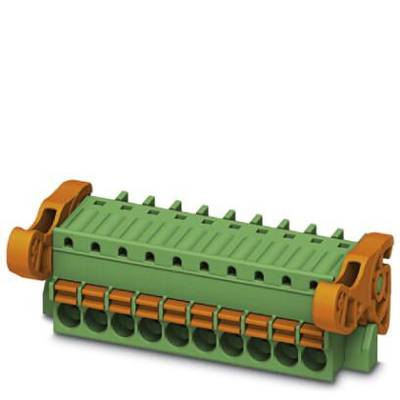

Grüner Steckverbinder mit orangenen Verriegelungen. Möglicherweise für elektronische Verbindungen oder Schalttafeln verwendet.

Abbildung ähnlich

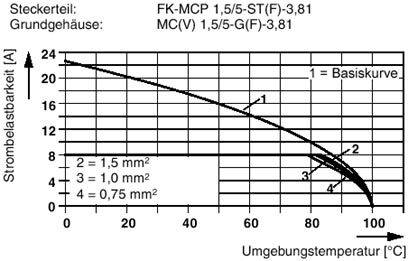

'Diagramm zeigt Strombelastbarkeit gegen Umgebungstemperatur für verschiedene Kabelquerschnitte (2 = 1,5 mm² bis 4 = 0,75 mm²).'

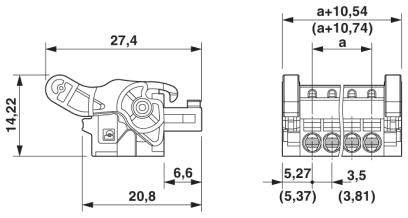

Technische Zeichnung eines elektrischen Steckverbinders mit Abmessungen. Links: 27,4 mm breit, 14,22 mm hoch. Rechts: Breite a + 10,54 mm.

1/3

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

3.81 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

41 Stück

Anzahl

Stück

Gesamt (CHF 3.65 / Stück)

CHF 5.48

-33 %

CHF 3.65

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 1 St.
Anzahl Reihen: 1
Polzahl Gesamt: 5

Technische Daten

Nennquerschnitt: 1.5 mm²
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 2,5 kV

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 1

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 3.81 mm

Polzahl Gesamt: 5

Breite: 25.98 mm

Nennstrom: 8 A

Nennstrom - gerundet: 8 A

Inhalt: 1 St.

AWG max.: 16

AWG min.: 26

Abisolierlänge (max.): 9 mm

Abm.: (L x B x H) 27.4 x 25.98 x 14.22 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1817453

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 320 V

Höhe: 14.22 mm

Länge: 27.4 mm

Typ: FK-MCP 1,5/ 5-ST-3,81-LR

Polzahl: 5

Bemessungsspannung: 160 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209418 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 5 Rastermaß: 3.81 mm 1817453 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209418 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 5 Rastermaß: 3.81 mm 1817453 1 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Automatisches Verrasten und intuitives Lösen durch farblich abgesetzte Lock-and-Release-Bedienhebel. Schnell und komfortabel testen durch integrierte Prüfmöglichkeit.
