Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 4 Rastermaß: 2.54 mm 1844594 100 St.

Schwarzer und kupferfarbener Steckverbinderblock mit mehreren Anschlüssen, verwendet zur elektrischen Verbindung in elektronischen Geräten.

Abbildung ähnlich

Diagramm zeigt die Stromstärke in Ampere in Abhängigkeit von der Umgebungstemperatur in Grad Celsius für 2-, 5- und 16-polige Verbindungen.

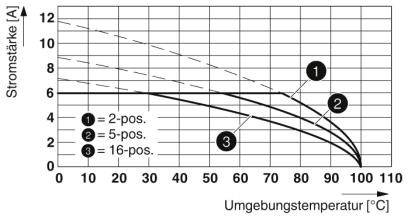

Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C]. Drei Kurven für 2-pos., 5-pos. und 16-pos. Maximalwert 8A bei 20°C.

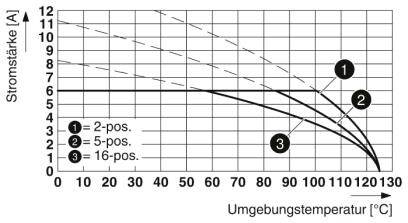

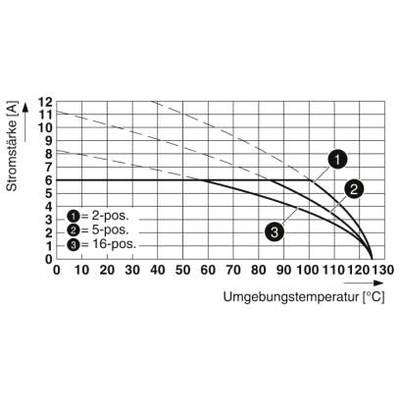

Diagramm zeigt Stromstärke in Abhängigkeit von der Umgebungstemperatur. Drei Kurven: 2-polig, 5-polig, 16-polig. Stromstärke sinkt mit steigender Temperatur.

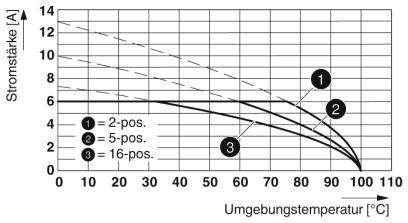

'Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C] für 2-pos., 5-pos., und 16-pos. Kurven fallen mit steigender Temperatur.'

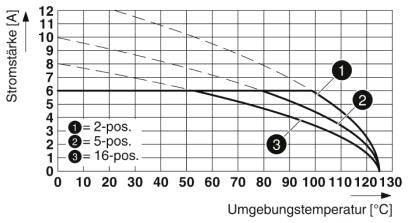

Grafik zeigt Stromstärke in Ampere gegen Umgebungstemperatur in Grad Celsius. Kurven für 2-, 5- und 16-polige Verbindungen; Stromstärke sinkt mit steigender Temperatur.

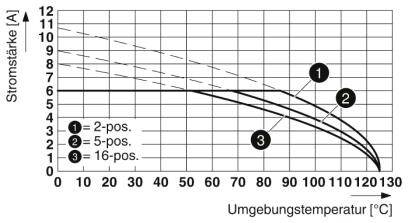

Diagramm zeigt Stromstärke (A) gegen Umgebungstemperatur (°C). Drei Kurven: '2-pos.', '5-pos.', '16-pos.' Kurven fallen mit steigender Temperatur.

1/7

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

2.54 mm

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Di., 27. Okt.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 3.26 / Stück)

CHF 325.58

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 100 St.
Anzahl Reihen: 2
Polzahl Gesamt: 4

Technische Daten

Anzahl der Anschlüsse: 8
Isolierstoffgruppe: IIIa
Bemessungsstoßspannung (III/3): 2,5 kV
Stecksystem: MICRO COMBICON - DFMC 0,5
Verriegelung: ohne
Anzahl der Potenziale: 8
Bauhöhe (Höhe ohne Lötpin): 10,5 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 2 N
Ziehkraft je Pol ca.: 1 N
Steckzyklen: 100

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 2

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 2.54 mm

Polzahl Gesamt: 4

Breite: 10.66 mm

Nennstrom: 6 A

Nennstrom - gerundet: 6 A

Inhalt: 100 St.

AWG max.: 20

AWG min.: 26

Abisolierlänge (max.): 7 mm

Abm.: (L x B x H) 15.85 x 10.66 x 10.5 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1844594

Herstellerfarbe: Schwarz

Isolationsmaterial: LCP

Kontaktmaterial: Cu-Legierung, vergoldet

Kontaktoberfläche Steckseite: Gold

Nennspannung: 160 V

Höhe: 10.5 mm

Länge: 15.85 mm

max. Querschnitt: 0.5 mm²

min. Querschnitt: 0.14 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: DFMC 0,5/ 4-ST-2,54

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209472 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 4 Rastermaß: 2.54 mm 1844594 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209472 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 4 Rastermaß: 2.54 mm 1844594 100 St.

Beschreibung

Vergoldete Kontaktstellen sichern die langzeitstabile Übertragungsqualität. Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung.
