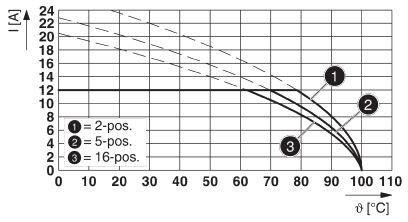

![Diagramm der Stromstärke [A] in Abhängigkeit von der Temperatur [°C]. Kurven für 2, 5 und 16 Positionen. Stromstärke sinkt bei steigender Temperatur.](https://asset.conrad.com/media10/isa/160267/c1/-/de/002209387TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

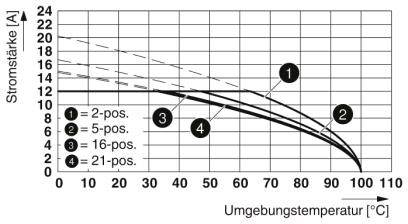

![Diagramm zeigt Stromstärke [A] in Abhängigkeit von Umgebungstemperatur [°C] für verschiedene Positionen (1 bis 4). Trend: Abnehmende Stromstärke bei steigender Temperatur.](https://asset.conrad.com/media10/isa/160267/c1/-/de/002209387TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

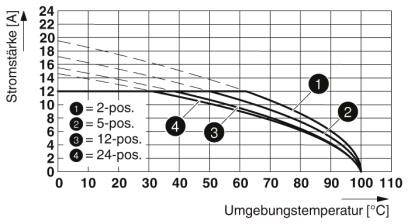

![Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C]. Kurven für 2-, 5-, 12- und 24-Positionen. Stromstärke sinkt mit steigender Temperatur.](https://asset.conrad.com/media10/isa/160267/c1/-/de/002209387TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Abbildung ähnlich
Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 22 Rastermaß: 5 mm 1792728 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Buchsengehäuse-Kabel
Bauform
Buchse
Anzahl Reihen
1
RM
5 mm
Polzahl Gesamt
22
Datenblatt (PDF)
37 Stück
Anzahl
Gesamt (CHF 10.13 / Stück)
CHF 13.88
-27 %
CHF 10.13
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Leiterplattensteckverbinder
- Inhalt: 1 St.
- Anzahl Reihen: 1
- Polzahl Gesamt: 22
Technische Daten
- Anzahl der Anschlüsse: 22
- Nennquerschnitt: 2.5 mm²
- Isolierstoffgruppe: I
- Bemessungsstoßspannung (III/3): 4 kV
- Stecksystem: CLASSIC COMBICON
- Verriegelung: ohne
- Anzahl der Potenziale: 22
- Bauhöhe (Höhe ohne Lötpin): 26 mm
- Umgebungstemperatur (Montage): -5 °C ... 100 °C
- Steckkraft je Pol ca.: 8 N
- Ziehkraft je Pol ca.: 6 N
- Steckzyklen: 25
- Produkt-Art
Buchsengehäuse-Kabel
- Bauform
Buchse
- Anzahl Reihen
1
- Besonderheiten
mit Zughülse
- RM
5 mm
- Polzahl Gesamt
22
- Breite
110 mm
- Nennstrom
12 A
- Nennstrom - gerundet
12 A
- Inhalt
1 St.
- AWG max.
12
- AWG min.
24
- Abisolierlänge (max.)
7 mm
- Abm.
(L x B x H) 12.5 x 110 x 26 mm
- Anschluss
Schrauben
- Gewinde-Maß
M3
- Herst.-Teilenr.
1792728
- Herstellerfarbe
Grün
- Isolationsmaterial
PA
- Kontaktmaterial
Cu-Legierung, verzinnt
- Kontaktoberfläche Steckseite
Zinn
- Nennspannung
320 V
- Höhe
26 mm
- Länge
12.5 mm
- max. Querschnitt
2.5 mm²
- min. Querschnitt
0.2 mm²
- Max. Temperatur
+100 °C
- Min. Temperatur
-40 °C
- Typ
MVSTBW 2,5/22-ST
- Polzahl
22
- Bemessungsspannung
320 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2209387 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 22 Rastermaß: 5 mm 1792728 1 St.
Datenblatt 2209387 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 22 Rastermaß: 5 mm 1792728 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2209387 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 22 Rastermaß: 5 mm 1792728 1 St.
Beschreibung
Bekanntes Anschlussprinzip erlaubt weltweiten Einsatz. Erlaubt den Anschluss von zwei Leitern. Geringe Erwärmung durch höchste Kontaktkraft.
Ausführung
- Ausstattung: sonstige, 320 V, 4 kV, III, 0,2..2,5 mm², 0,25..2,5 mm², 0,2..2,5 mm², 0,2..1 mm², Polyamid (PA), grün, V0, nein, -40..100 °C
Lieferumfang
- Preis bezieht sich auf 1 Stück.
