Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 12 Rastermaß: 3.5 mm 1790399 1 St.

Ein grüner elektrischer Steckverbinder mit mehreren orangefarbenen Anschlussklemmen in zwei Reihen, zur Kabelbefestigung.

Abbildung ähnlich

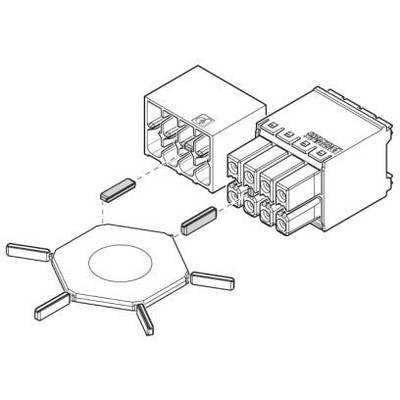

Zeichnung eines modularen Steckverbindersystems mit sechseckiger Basisplatte und zwei Steckverbindern, die zur Montage ausgerichtet sind.

Technische Zeichnung eines elektrischen Steckverbinders mit Maßangaben in Millimetern. Zeigt Draufsicht und Querschnittsansicht.

Diagramm zeigt Stromstärke [A] in Abhängigkeit von Umgebungstemperatur [°C] mit drei Kurven für 2-, 5- und 20-polige Verbindungen.

1/4

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

3.5 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung Fr., 2. Okt.

46 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 12.90 / Stück)

CHF 12.90

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Kurzbeschreibung

Der werkzeuglose, zeitsparende Push-in-Anschluss ermöglicht eine langzeitstabile Kontaktierung. Der farbig abgesetzte Betätigungsdrücker sorgt für intuitive Bedienung. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung. Der verschraubbare Flansch garantiert höchste mechanische Stabilität.

Leiterplattensteckverbinder

Highlights & Details

Inhalt: 1 St.
Anzahl Reihen: 2
Polzahl Gesamt: 12

Technische Daten

Anzahl der Anschlüsse: 24
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 2,5 kV
Stecksystem: MINI COMBICON - DFMC 1,5
Verriegelung: Schraubflansch
Anzahl der Potenziale: 24
Bauhöhe (Höhe ohne Lötpin): 13,25 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 3 N
Ziehkraft je Pol ca.: 2 N
Steckzyklen: 25

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 2

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 3.5 mm

Polzahl Gesamt: 12

Breite: 49 mm

Nennstrom: 8 A

Nennstrom - gerundet: 8 A

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Abisolierlänge (max.): 10 mm

Abm.: (L x B x H) 23.35 x 49 x 13.25 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1790399

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 160 V

Höhe: 13.25 mm

Länge: 23.35 mm

max. Querschnitt: 1.5 mm²

min. Querschnitt: 0.2 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: DFMC 1,5/12-STF-3,5

Dokumente & Downloads

Datenblatt

Datenblatt 2209372 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 12 Rastermaß: 3.5 mm 1790399 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209372 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 12 Rastermaß: 3.5 mm 1790399 1 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung. Verschraubbarer Flansch für höchste mechanische Stabilität.
