Phoenix Contact AXL F MA DALI2 1H 2702864 Kommunikationsmodul 16 V/DC

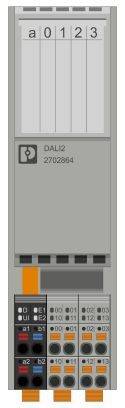

Ein graues Industrieelektronikmodul mit Anschlussklemmen und Steckplatine, auf einem weißen Hintergrund.

Abbildung ähnlich

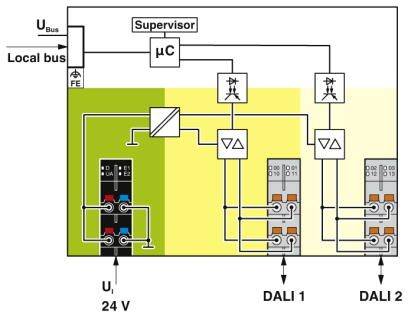

Diagramm zeigt elektrische Schaltung mit lokalen Bus, 24V Eingangsversorgung, Mikrocontroller, und zwei DALI-Ausgängen. Supervisor überwacht System.

Technische Zeichnung eines elektronischen Geräts mit detaillierten Maßen. Links: 35 mm Breite. Rechts: 54 mm Breite, Höhe 126,1 mm bis 126,4 mm.

1/4

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 545.74 / Stück)

CHF 545.74

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kommunikationsmodul

Unterstützt Protokoll für TCP/IP: nein, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein, Unterstützt Protokoll für KNX: nein, Unterstützt Protokoll für MODBUS: nein, Unterstützt Protokoll für Data-Highway: nein, Unterstützt Protokoll für DeviceNet: nein

Technische Daten

Schutzbeschaltung: Überspannungsschutz Versorgungsspannung elektronisch (35 V, 0,5 s)
Farbe: verkehrsgrau A RAL 7042
Nettogewicht: 190,5 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Einbaulage: beliebig (kein Temperatur-Derating)
Übertragungsgeschwindigkeit: 100 MBit/s
Leistungsaufnahme: max. 325 mW

Produkt-Art: Kommunikationsmodul

Typ: AXL F MA DALI2 1H

Anzahl Ausgänge: 1 x

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung: 16 V/DC

Höhe: 126.1 mm

Länge: 54 mm

Breite: 35 mm

: IP20

Abm.: (L x B x H) 54 x 35 x 126.1 mm

Anschluss: Push-in-Anschluss

Max. Stromaufnahme: 65 mA

Feldbussystem: DALI

Herst.-Teilenr.: 2702864

Ausführung: AXL F MA DALI2 1H

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

Logikspannung U: 16 V/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209884 Phoenix Contact AXL F MA DALI2 1H 2702864 Kommunikationsmodul 16 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209884 Phoenix Contact AXL F MA DALI2 1H 2702864 Kommunikationsmodul 16 V/DC

Beschreibung

DALI-Master mit integrierter DALI-Bus-Versorgung. Geeignet für Single-Master-Betrieb. Galvanische Trennung des DALI-Busses. DALI-Bus gegen versehentliches Aufschalten von Netzspannung geschützt (bis 250 V AC). Gespeichertes Gerätetypenschild.
