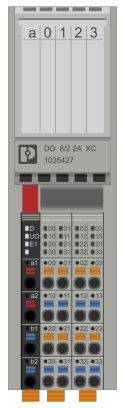

Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O-Modul 5 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 216.42 / Stück)
CHF 216.42
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
I/O-Modul
- 19,2..30 V, DC, 8, Digitale Eingänge konfigurierbar: nein, Digitale Ausgänge konfigurierbar: nein, 24 V, sonstige, 2 A, Kurzschlussschutz, Ausgänge vorhanden: ja, Mit optischer Schnittstelle: nein, Unterstützt Protokoll für TCP/IP: nein, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein
Technische Daten
- Schutzbeschaltung: Überspannungsschutz Versorgungsspannung elektronisch (35 V, 0,5 s)
- Farbe: verkehrsgrau A RAL 7042
- Nettogewicht: 191,1 g
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl der Ausgänge: 8
- Einbaulage: beliebig (kein Temperatur-Derating)
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr min: 0,5 mm²
- Leiterquerschnitt starr max: 1,5 mm²
- Leiterquerschnitt flexibel min.: 0,5 mm²
- Leiterquerschnitt flexibel max.: 1,5 mm²
- Leiterquerschnitt AWG min: 20
- Leiterquerschnitt AWG max: 16
- Übertragungsgeschwindigkeit: 100 MBit/s
- Leistungsaufnahme: max. 750 mW (bis HW 01)
- Produkt-Art
I/O-Modul
- Typ
AXL F DO8/2 2A XC 1H
- Anzahl Ausgänge
8 x
- Ausgangssignal Strom
2 A
- Max. Ausgangsstrom je Kanal
2 A
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannungsbereich
19.2 - 30 V/DC
- Betriebsspannung max.
30 V/DC
- Ausgangssignal Spannung
24 V
- Betriebsspannung
5 V/DC
- Höhe
126.1 mm
- Länge
54 mm
- Breite
35 mm
IP20

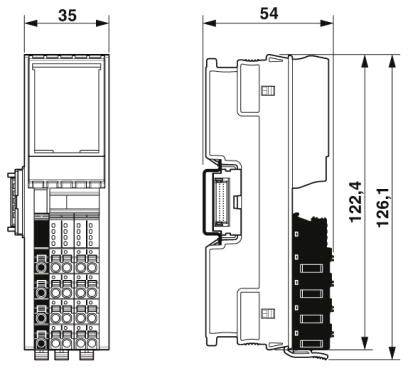

- Abm.
(L x B x H) 54 x 35 x 126.1 mm
- Anschlusstechnik

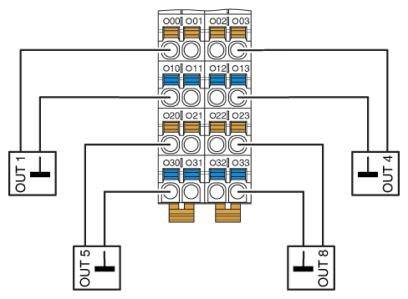

2-Leiter
- Anschluss
Push-in-Anschluss
- Max. Stromaufnahme
150 mA
- Herst.-Teilenr.
1035427
- Ausführung
AXL F DO8/2 2A XC 1H
- Montageart (Details)
Tragschiene
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-25 °C
- Logikspannung U
5 V/DC
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O-Modul 5 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O-Modul 5 V/DC
Beschreibung

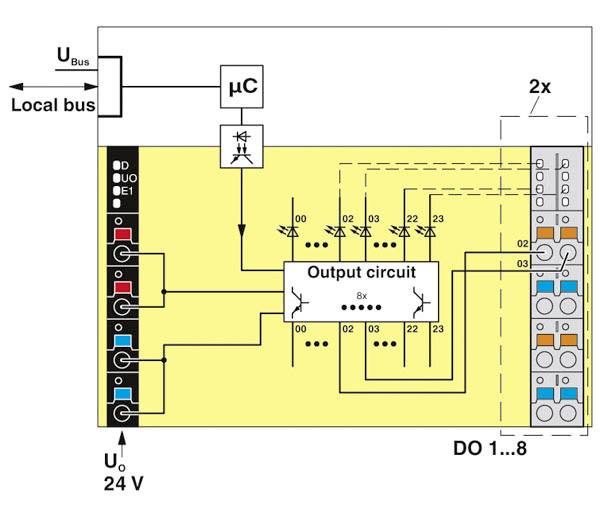

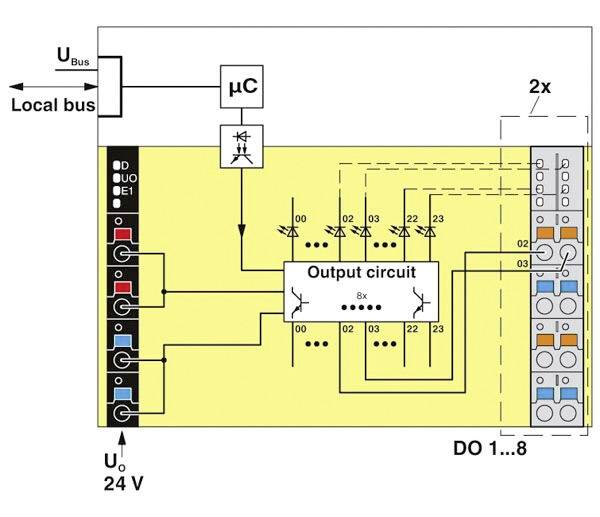

8 digitale Ausgänge. 24 V DC, 2 A. Anschluss der Aktoren in 2-Leiter-Technik. Minimale Update-Zeit kleiner als 150 µs. Gespeichertes Gerätetypenschild. Unter extremen Umgebungsbedingungen einsetzbar. Erweiterter Temperaturbereich -40°C...+70°C (Siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt). Teilweise lackierte Leiterplatten.
Ausführung
- Ausstattung: 19,2..30 V, DC, 24 V, DC, 24 V, DC
Lieferumfang
- Geliefert wird: Phoenix Contact Digitalausgabemodul DA: 8, 24V DC, 2A AXL F DO8/2 2A XC 1H, Verpackungseinheit: 1 Stk., EAN: 4055626541570
