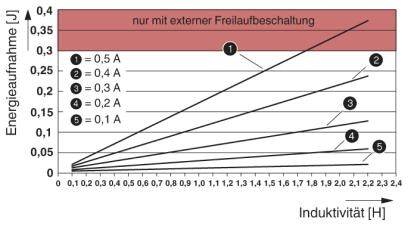

![Diagramm mit roten und weißen Bereichen. Zeigt Energieaufnahme in [J] vs. Induktivität [H]. Linien für verschiedene Ampere-Werte (0,1 bis 0,5 A).](https://asset.conrad.com/media10/isa/160267/c1/-/de/002208989TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Abbildung ähnlich

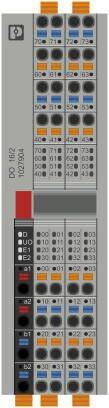

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-Modul 5 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 196.07 / Stück)
CHF 196.07
zzgl. MwSt.
Kostenfreier Versand
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
I/O-Modul
- 19,2..30 V, DC, 16, Digitale Eingänge konfigurierbar: nein, Digitale Ausgänge konfigurierbar: nein, 24 V, sonstige, 0,5 A, Kurzschlussschutz, Ausgänge vorhanden: ja, Mit optischer Schnittstelle: nein, Unterstützt Protokoll für TCP/IP: nein, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein
Technische Daten
- Schutzbeschaltung: Überspannungsschutz Versorgungsspannung elektronisch (35 V, 0,5 s)
- Farbe: verkehrsgrau A RAL 7042
- Nettogewicht: 212,8 g
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl der Ausgänge: 16
- Einbaulage: beliebig (kein Temperatur-Derating)
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 1,5 mm²
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 1,5 mm²
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 16
- Übertragungsgeschwindigkeit: 100 MBit/s
- Leistungsaufnahme: max. 300 mW
- Produkt-Art
I/O-Modul
- Typ
AXL F DO16/2 2H
- Anzahl Ausgänge max.
16
- Ausgangssignal Strom
500 mA
- Max. Ausgangsstrom je Kanal
500 mA
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannungsbereich
19.2 - 30 V/DC
- Betriebsspannung max.
30 V/DC
- Ausgangssignal Spannung
24 V
- Betriebsspannung
5 V/DC

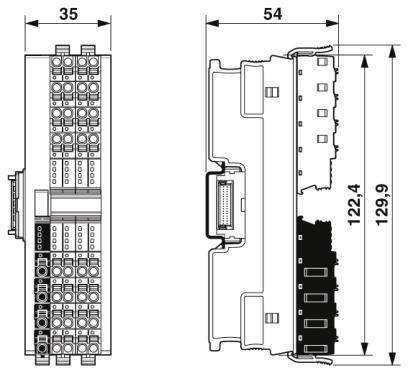

- Höhe
129.9 mm
- Länge
54 mm
- Breite
35 mm
IP20
- Abm.
(L x B x H) 54 x 35 x 129.9 mm
- Anschlusstechnik
2-Leiter
- Anschluss
Push-in-Anschluss
- Max. Stromaufnahme
60 mA
- Herst.-Teilenr.
1027904
- Ausführung
AXL F DO16/2 2H
- Montageart (Details)
Tragschiene
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-25 °C
- Logikspannung U
5 V/DC
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2208989 Phoenix Contact AXL F DO16/2 2H 1027904 I/O-Modul 5 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2208989 Phoenix Contact AXL F DO16/2 2H 1027904 I/O-Modul 5 V/DC
Beschreibung
16 digitale Ausgänge. 24 V DC, 500 mA. Anschluss der Aktoren in 2-Leiter-Technik. Einzelkanaldiagnose. Minimale Update-Zeit kleiner als 100 µs. Gespeichertes Gerätetypenschild.
Ausführung
- Ausstattung: 19,2..30 V, DC, 24 V, DC, 24 V, DC
Lieferumfang
- Geliefert wird: Phoenix Contact I/O-Modul DA 16, 24V DC AXL F DO16/2 2H, Verpackungseinheit: 1 Stk., EAN: 4055626523767
