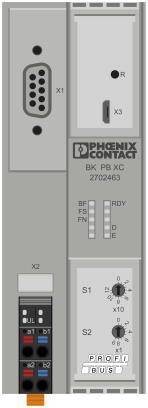

Phoenix Contact AXL F BK PB XC 2702463 Buskoppler 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 453.24 / Stück)
CHF 453.24
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Buskoppler
- 19,2..30 V, DC, Unterstützt Protokoll für TCP/IP: nein, Unterstützt Protokoll für PROFIBUS: ja, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein, Unterstützt Protokoll für KNX: nein, Unterstützt Protokoll für MODBUS: nein, Unterstützt Protokoll für Data-Highway: nein, Unterstützt Protokoll für DeviceNet: nein
Technische Daten
- Schutzbeschaltung: Überspannungsschutz Versorgungsspannung Elektronisch
- Farbe: verkehrsgrau A RAL 7042
- Nettogewicht: 175 g
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Einbaulage: beliebig (Temperatur-Derating beachten)
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 1,5 mm²
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 1,5 mm²
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 16
- Übertragungsgeschwindigkeit: 9,6 kBit/s ... 12 MBit/s
- Leistungsaufnahme: max. 13,7 W (mit 2 A Last an UBus für die I/Os)
- Produkt-Art
Buskoppler
- Typ
AXL F BK PB XC
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannungsbereich
19.2 - 30 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannung
24 V/DC
- Höhe
125.9 mm
- Länge
74 mm
- Breite
45 mm
IP20

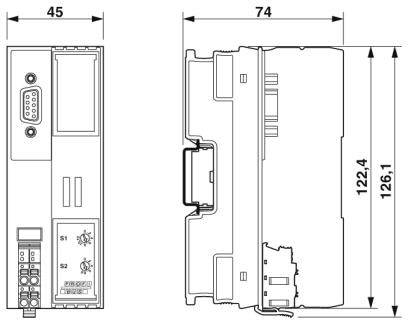

- Abm.
(L x B x H) 74 x 45 x 125.9 mm
- Anschlusstechnik
D-SUB-9-Buchse
- Anschluss
Push-in-Anschluss
- Max. Stromaufnahme
567 mA
- Feldbussystem
PROFIBUS
- Herst.-Teilenr.
2702463
- Ausführung
AXL F BK PB XC
- Montageart (Details)
Tragschiene
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-25 °C
- Logikspannung U
24 V/DC
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2209838 Phoenix Contact AXL F BK PB XC 2702463 Buskoppler 24 V/DC
Datenblatt 2209838 Phoenix Contact AXL F BK PB XC 2702463 Buskoppler 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2209838 Phoenix Contact AXL F BK PB XC 2702463 Buskoppler 24 V/DC
Beschreibung

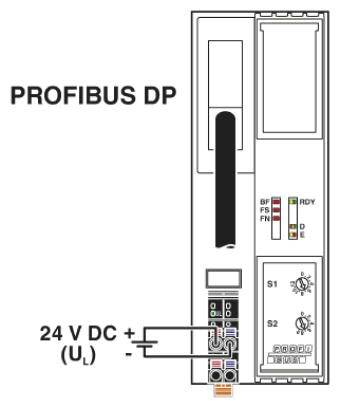

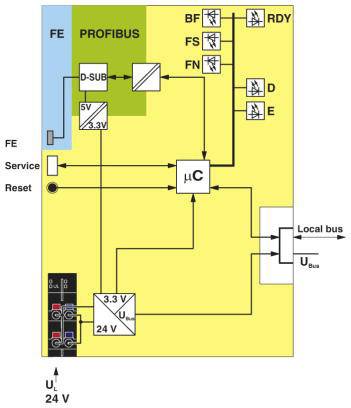

Anschluss des PROFIBUS über 9-polige D-SUB-Buchse. Galvanische Trennung zwischen PROFIBUS-Schnittstelle und Logik. Drehkodierschalter zur Einstellung der PROFIBUS-Adresse. DP/V1 für Klasse-1- und Klasse-2-Master. Datenübertragungsgeschwindigkeit PROFIBUS von 9,6 kBit/s bis zu 12 MBit/s. Dynamische Konfiguration wird unterstützt. I&M-Funktionen. Firmware-Update-fähig. Typische Zykluszeit des Axioline F-Lokalbusses ca. 10 µs. Unter extremen Umgebungsbedingungen einsetzbar. Erweiterter Temperaturbereich -40°C...+70°C (Siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt). Teilweise lackierte Leiterplatten.
Ausführung
- Ausstattung: 19,2..30 V, DC
Lieferumfang
- Geliefert wird: Phoenix Contact Buskoppler PROFIBUS DP AXL F BK PB XC, Verpackungseinheit: 1 Stk., EAN: 4055626459271
