Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-Modul 5 V/DC

Ein graues Automatisierungsmodul mit Steckanschlüssen und einer kleinen, abnehmbaren Einheit vorne.

Abbildung ähnlich

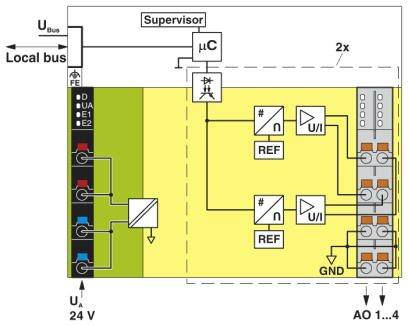

'Blockdiagramm eines Schaltplans mit lokaler Busanzeige. Zeigt Supervisor, Mikrocontroller, Referenzkreis und Eingänge Strom/Spannung.'

'Schematische Darstellung eines Überwachungsmoduls mit Eingängen für Spannung (U, I) und Überwachungsfunktionen (Supervisor, μC).'

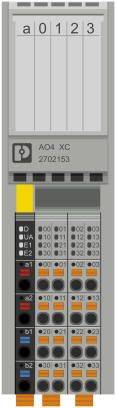

Abbildung eines digitalen Eingangsmoduls mit mehreren Anschlüssen zur Steuerung und Verbindung in einem elektrischen Schaltschrank.

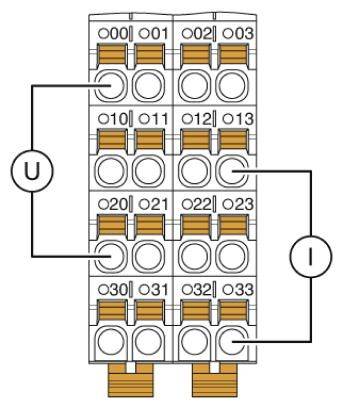

Schema einer elektrischen Anschlussklemme. Zahlen 00 bis 33 kennzeichnen Anschlusspunkte. 'U' und 'I' weisen auf Spannung und Strom hin.

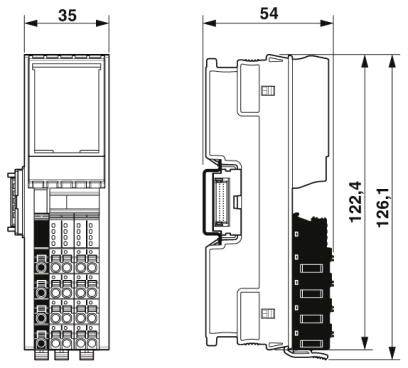

Technische Zeichnung eines elektronischen Schalters mit zwei Ansichten: Vorderansicht zeigt Eingangsklemmen, Seitenansicht mit Maßen 35 mm Breite, 54 mm Tiefe, 122,4 mm Höhe.

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 476.36 / Stück)

CHF 476.36

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzbeschaltung: Überspannungsschutz Versorgungsspannung elektronisch (35 V, 0,5 s)
Farbe: verkehrsgrau A RAL 7042
Nettogewicht: 199 g
Anzahl der Ausgänge: 4
Einbaulage: beliebig (kein Temperatur-Derating)
Abisolierlänge: 8 mm
Leiterquerschnitt starr min: 0,2 mm²
Leiterquerschnitt starr max: 1,5 mm²
Leiterquerschnitt flexibel min.: 0,2 mm²
Leiterquerschnitt flexibel max.: 1,5 mm²
Leiterquerschnitt AWG min: 24
Leiterquerschnitt AWG max: 16
Übertragungsgeschwindigkeit: 100 MBit/s
Leistungsaufnahme: max. 3 W (an UA)
Auflösung D/A-Wandler: 16 Bit

Produkt-Art: I/O-Modul

Typ: AXL F AO4 XC 1H

Anzahl analoge Ausgänge max.: 4

Anzahl Ausgänge max.: 4

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung: 5 V/DC

Höhe: 126.1 mm

Länge: 54 mm

Breite: 35 mm

: IP20

Abm.: (L x B x H) 54 x 35 x 126.1 mm

Anschlusstechnik: 2-Leiter

Anschluss: Push-in-Anschluss

Max. Stromaufnahme: 120 mA

Herst.-Teilenr.: 2702153

Ausführung: AXL F AO4 XC 1H 2702153

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

Logikspannung U: 5 V/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-Modul 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-Modul 5 V/DC

Beschreibung

4 analoge Ausgabekanäle zum wahlweisen Anschluss von Spannungs- oder Stromsignalen. Bipolare Spannungsausgänge, unipolare Stromausgänge. Anschluss der Aktoren in 2-Leiter-Technik. Spannungsbereiche: 0 V ... 10 V, ±10 V, 0 V ... 5 V, ±5 V. Strombereiche: 0 mA ... 20 mA, 4 mA ... 20 mA. Kurzschlussfeste Ausgänge. Kein Derating in allen Bereichen. Kurze Signalanstiegszeiten. Treiben hoher Bürden. Gespeichertes Gerätetypenschild. Diagnose- und Statusanzeigen. Unter extremen Umgebungsbedingungen einsetzbar. Erweiterter Temperaturbereich -40°C...+70°C (Siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt). Teilweise lackierte Leiterplatten.
