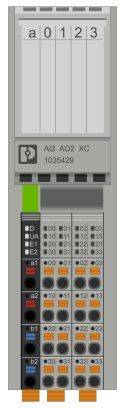

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-Modul 5 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 429.19 / Stück)
CHF 429.19
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
I/O-Modul
- 0 V, 19,2..30 V, DC, Eingang, Strom: ja, Eingang, Spannung: ja, Eingang, Widerstand: nein, Eingang, Widerstandsthermometer: nein, Eingang, Thermoelement: nein, Eingangssignal konfigurierbar: ja, 16 Bit, Ausgang, Strom: ja, Ausgang, Spannung: ja, Ausgangssignal konfigurierbar: ja, 2, Analoge Eingänge konfigurierbar: ja, Analoge Ausgänge konfigurierbar: ja, Unterstützt Protokoll für TCP/IP: nein
Technische Daten
- Beschreibung des Eingangs: Differenzeingänge, Spannung oder Strom einzeln wählbar
- Anzahl der Eingänge: 2
- Schutzbeschaltung: Überspannungsschutz Versorgungsspannung elektronisch (35 V, 0,5 s)
- Farbe: verkehrsgrau A RAL 7042
- Nettogewicht: 197 g
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl der Ausgänge: 2
- Einbaulage: beliebig (kein Temperatur-Derating)
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr min: 0,2 mm²
- Leiterquerschnitt starr max: 1,5 mm²
- Leiterquerschnitt flexibel min.: 0,2 mm²
- Leiterquerschnitt flexibel max.: 1,5 mm²
- Leiterquerschnitt AWG min: 24
- Leiterquerschnitt AWG max: 16
- Übertragungsgeschwindigkeit: 100 MBit/s
- Leistungsaufnahme: typ. 0,6 W
- Auflösung A/D-Wandler: 16 Bit
- Auflösung D/A-Wandler: 16 Bit
- Produkt-Art
I/O-Modul
- Typ
AXL F AI2 AO2 XC 1H
- Anzahl Eingänge
2 x
- Anzahl Ausgänge
2 x
- Max. Ausgangsstrom je Kanal
20 mA
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannungsbereich
19.2 - 30 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannung
5 V/DC

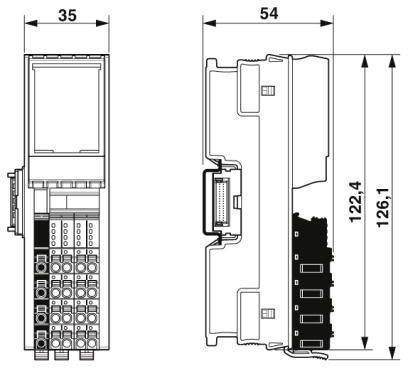

- Höhe
126.1 mm
- Länge
54 mm
- Breite
35 mm
IP20
- Abm.
(L x B x H) 54 x 35 x 126.1 mm
- Anschlusstechnik
2-Leiter
- Anschluss
Push-in-Anschluss
- Max. Stromaufnahme
120 mA
- Feldbussystem
Axioline F
- Herst.-Teilenr.
1035429
- Ausführung
AXL F AI2 AO2 XC 1H 1035429
- Montageart (Details)
Tragschiene
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
-25 °C
- Logikspannung U
5 V/DC
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-Modul 5 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-Modul 5 V/DC
Beschreibung
Axioline F XC, Analogein-/-ausgabemodul, Analoge Eingänge: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Analoge Ausgänge: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Extreme Conditions-Variante, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
Ausführung
- Ausstattung: 0 V, 0 V, 19,2..30 V, DC, ja, ja
Lieferumfang
- Geliefert wird: Phoenix Contact Analogein-/-ausgabemodul AXL F AI2 AO2 XC 1H, Verpackungseinheit: 1 Stk., EAN: 4055626541792
