Phoenix Contact 3212604 Steckerteil Grau 10 St.

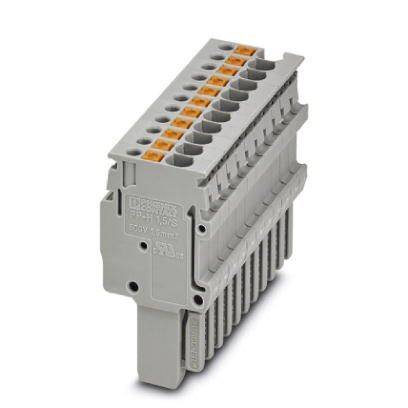

Ein grauer Reihenklemmenblock mit orangen Betätigungselementen und mehrstöckiger Anordnung für elektrische Verdrahtung.

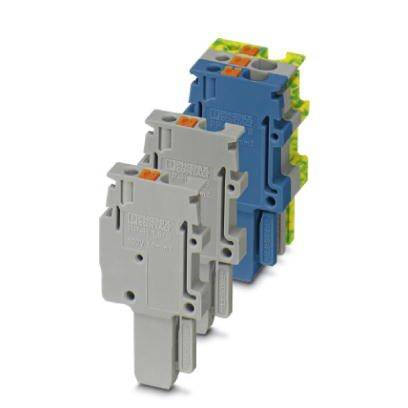

Drei unterschiedliche Klemmen in Grau, Blau und Grün, gestapelt in einer versetzten Reihe. Sie dienen zur Verkabelung in elektrischen Anlagen.

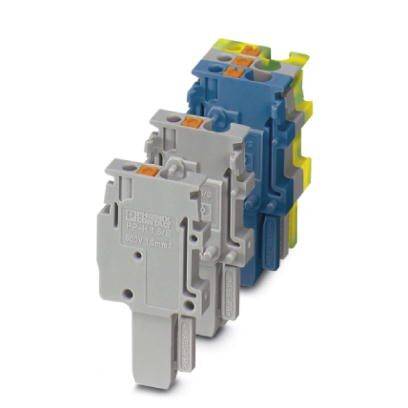

Drei Klemmen unterschiedlicher Farben und Typen sind in einer Reihe angeordnet und zeigen ihre Bauweise und Einsatzmöglichkeiten.
Eine gerade Linie mit offenen Klammern an einem Ende und einem Kreis am anderen Ende, symmetisch dargestellt.

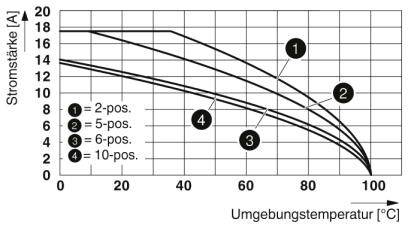

Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C] für 4 Positionen (2, 5, 6, 10-pos.), abnehmend bei steigender Temperatur.
1/5
Abbildung ähnlich
Verpackungsart
Piece
Produkt-Art
Steckerteil
Herstellerfarbe
Grau
AWG max.
14
Abisolierlänge
8 mm
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Di., 24. Nov.
28 Set(s)
Anzahl (Packungsgröße 10 St.)
Gesamt (CHF 7.20 / Stück)
CHF 71.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Brennbarkeitsklasse nach UL 94: V0
  • Breite: 38,5 mm
  • Anzahl der Etagen: 1
  • Anzahl der Anschlüsse: 11
  • Potenziale: 11
  • Isolierstoff: PA
  • Bemessungsstoßspannung: 6 kV
  • Verschmutzungsgrad: 3
  • Überspannungskategorie: III
  • Isolierstoffgruppe: I
  • Maximale Verlustleistung bei Nennbedingung: 0,56 W
  • Belastungsstrom maximal: 17,5 A (bei 1,5 mm² Leiterquerschnitt)
  • Offene Seitenwand: Ja
  • Aufbauhöhe: 19,5 mm
  • Rastermaß: 3,5 mm
  • Anschluss: 1. Etage
Verpackungsart

Piece

Produkt-Art

Steckerteil

Herstellerfarbe

Grau

AWG max.

14

Abisolierlänge

8 mm

Abisolierlänge (max.)

10 mm

Abm.

(L x B x H) 16.5 x 38.5 x 19.5 mm

Anschluss

Push-In-Klemme

Herst.-Teilenr.

3212604

Inhalt

10 St.

Klemmenbreite

38.5 mm

Material

PA

Material (Details)

PA

Nennspannung

500 V

Nennstrom

17.5 A

Nennstrom - gerundet

17.5 A

Pole

11

Polzahl

11

Breite

38.5 mm

Höhe

19.5 mm

Länge

16.5 mm

Typ

PP-H 1,5/S/11

Querschnitt flexibel (max.)

1.5 mm²

Querschnitt starr (max.)

1.5 mm²

Querschnitt flexibel (min.)

0.14 mm²

Querschnitt starr (min.)

0.14 mm²

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225929 Phoenix Contact 3212604 Steckerteil Grau 10 St.

Datenblatt 2225929 Phoenix Contact 3212604 Steckerteil Grau 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225929 Phoenix Contact 3212604 Steckerteil Grau 10 St.

Beschreibung

Geprüft für Bahnanwendungen.

Lieferumfang

  • Geliefert wird: Phoenix Contact Stecker PP-H 1,5/S/11, Verpackungseinheit: 10 Stk., EAN: 4046356565745
