Phoenix Contact 3212169 Sicherungsreihenklemme Push-In-Klemme Schwarz 50 St.

Ein schwarzer, rechteckiger elektrischer Klemmenblock mit orangefarbenen Markierungen, der für den Anschluss in elektrischen Schaltschränken verwendet wird.

Abbildung ähnlich

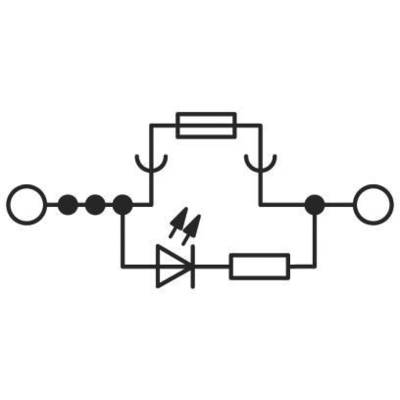

Elektronisches Schaltkreisdiagramm: zeigt Widerstände, Dioden und Verbindungen, die den Stromfluss in einer elektrischen Schaltung darstellen.

Ein Schaltplan zeigt eine Diode und Widerstände in einer elektrischen Schaltung mit Verbindungsleitungen und Knoten.

Boxplot-Diagramm mit sechs Spalten zeigt Verteilung von Datenwerten. Jede Spalte hat mittleren Balken und Markierungen für Ausreißer.

'Basketballplatz mit fünf parallelen Spielfeldern, jedes markiert mit Mittel- und Seitenlinien. Ein zentrales Rechteck symbolisiert den Korbbereich.'

1/5

Abbildung ähnlich

Produkt-Art

Sicherungsreihenklemme

Anschluss

Push-In-Klemme

Querschnitt flexibel (max.)

10 mm²

Querschnitt starr (max.)

10 mm²

Nennstrom - gerundet

25 A

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

64 Set(s)

Alternativen anzeigen

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 11.84 / Stück)

CHF 649.91

-9 %

CHF 592.00

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Anschlüsse: 2
Nennquerschnitt: 6 mm²
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Isolierstoffgruppe: I
Belastungsstrom maximal: 30 A (in Einzelanordnung mit 4 mm² Leiterquerschnitt)
Offene Seitenwand: Nein

Produkt-Art: Sicherungsreihenklemme

Anschluss: Push-In-Klemme

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt flexibel (max.): 10 mm²

Querschnitt starr (min.): 0.5 mm²

Querschnitt starr (max.): 10 mm²

AWG min.: 20

AWG max.: 8

Anzahl Reihen: 1

Herstellerfarbe: Schwarz

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Nennspannung: 12 V

Abisolierlänge (min.): 10 mm

Abisolierlänge (max.): 12 mm

Herst.-Teilenr.: 3212169

Inhalt: 50 St.

Typ: PT 6-FSI/C-LED 12

Abm.: (L x B) 74.1 mm x 8.2 mm

Breite: 8.2 mm

Länge: 74.1 mm

Verschmutzungsgrad: 3

Brennbarkeitsklasse: V0

Isolationsmaterial: PA

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Herstellerfarbe

Inhalt

Querschnitt starr (max.)

Querschnitt flexibel (max.)

Querschnitt starr (min.)

Querschnitt flexibel (min.)

Phoenix Contact 3212169 Sicherungsreihenklemme Push-In-Klemme Schwarz 50 St.

Bestell-Nr.:2225926

Dieser Artikel

PT 6-FSI/C-LED 12

25 A

Push-In-Klemme

Schwarz

50 St.

10 mm²

0.5 mm²

Phoenix Contact 1058860 Sicherungsreihenklemme Push-In-Klemme Grau 50 St. Piece

Bestell-Nr.:2209078

PT 4-HESILED 24 (5X20) GY/GY

6.3 A

Push-In-Klemme

Grau

50 St.

6 mm²

0.2 mm²

Phoenix Contact 1058940 Sicherungsreihenklemme Push-In-Klemme Grau 50 St. Piece

Bestell-Nr.:2209079

PT 4-HESI (5X20) GY/GY

6.3 A

Push-In-Klemme

Grau

50 St.

6 mm²

0.2 mm²

Phoenix Contact 3002605 Sicherungsreihenklemme Push-In-Klemme Schwarz 50 St.

Bestell-Nr.:2225835

PT 4-PE/L/HESILED 250 (5X20)

28 A

Push-In-Klemme

Schwarz

50 St.

6 mm²

0.2 mm²

Phoenix Contact 3025042 Sicherungsreihenklemme 12.3 mm Push-In-Klemme Schwarz 25 St. Piece

Bestell-Nr.:2225844

PT 6-DREHSI (5X20)

10 A

Push-In-Klemme

Schwarz

25 St.

10 mm²

0.5 mm²

Phoenix Contact 3025046 Sicherungsreihenklemme 12.3 mm Push-In-Klemme Schwarz 25 St. Piece

Bestell-Nr.:2225845

PT 6-DREHSILED 24 (5X20)

10 A

Push-In-Klemme

Schwarz

25 St.

10 mm²

0.5 mm²

Phoenix Contact 3036552 Sicherungsreihenklemme Zugfeder Grau 50 St.

Bestell-Nr.:2225855

ST 4-HESILED 24 (5X20) GY/GY

6.3 A

Zugfeder

Grau

50 St.

6 mm²

4 mm²

0.08 mm²

Phoenix Contact 3211905 Sicherungsreihenklemme Push-In-Klemme Blau 50 St. Piece

Bestell-Nr.:2225914

PT 4-HESILED 24 (5X20) BU/BU

6.3 A

Push-In-Klemme

Blau

50 St.

6 mm²

0.2 mm²

Phoenix Contact 3212133 Sicherungsreihenklemme Push-In-Klemme Schwarz 50 St.

Bestell-Nr.:2225923

PT 6-HESILED 250 (6,3X32)

10 A

Push-In-Klemme

Schwarz

50 St.

10 mm²

0.5 mm²

Dokumente & Downloads

Datenblatt

Datenblatt 2225926 Phoenix Contact 3212169 Sicherungsreihenklemme Push-In-Klemme Schwarz 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225926 Phoenix Contact 3212169 Sicherungsreihenklemme Push-In-Klemme Schwarz 50 St.

Beschreibung

Die Push-in-Anschlussklemmen zeichnen sich, neben den Systemmerkmalen des CLIPLINE complete-Systems, durch einfaches und werkzeugloses Verdrahten von Leitern mit Aderendhülse oder starren Leitern aus. Die kompakte Bauform und der Frontanschluss ermöglichen eine Verdrahtung auf engstem Raum. Neben der Prüfmöglichkeit im doppelten Funktionsschacht steht bei allen Klemmen ein zusätzlicher Prüfabgriff zur Verfügung. Die leicht zugänglichen Sicherungseinsätze lassen sich komfortabel einsetzen oder auswechseln. Komfortables Prüfen der Sicherungen durch beidseitigen Prüfabgriff. Schnelle Identifizierung fehlerhafter Sicherungen dank LED-Statusanzeige.
