Phoenix Contact 3025046 Sicherungsreihenklemme 12.3 mm Push-In-Klemme Schwarz 25 St. Piece

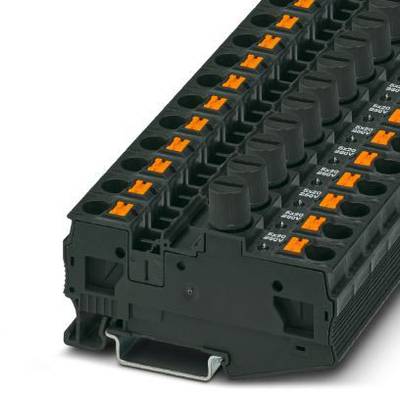

Elektrische Reihenklemme mit mehrstöckigen Anschlüssen in schwarzem Gehäuse, orangefarbenen Hebeln, geeignet für DIN-Schienenmontage.

Boxplot-Diagramm mit sechs Segmenten, jedes zeigt einen Mittelwert, einen Interquartilsbereich und Streuungspunkte.

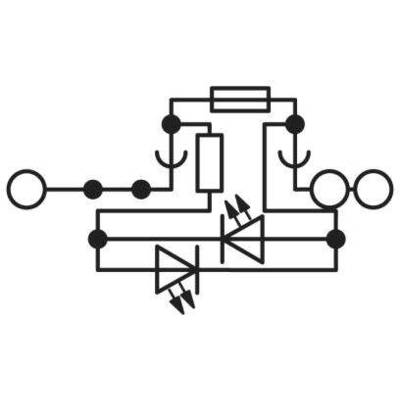

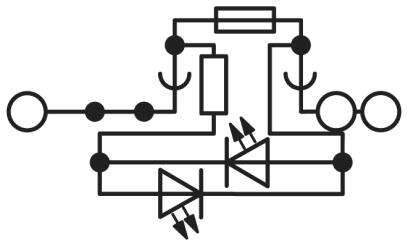

Schaltplan mit Widerständen, Dioden und Verbindungen, zeigt einen elektronischen Schaltkreis für Signalverarbeitung oder Stromsteuerung.

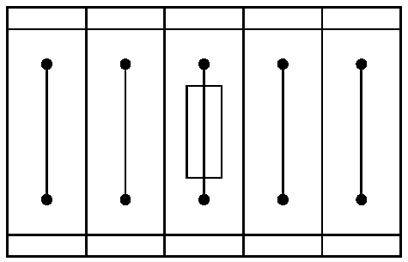

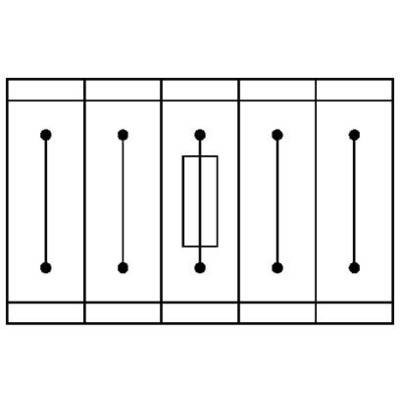

Das Bild zeigt ein einfaches Linien-Diagramm mit einem zentralen Rechteck und vertikalen Linien, das ein technisches Schema darstellt.

1/4

Verpackungsart

Piece

Produkt-Art

Sicherungsreihenklemme

Anschluss

Push-In-Klemme

Querschnitt flexibel (max.)

10 mm²

Querschnitt starr (max.)

10 mm²

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl (Packungsgröße 25 St.)

Set(s)

Gesamt (CHF 12.43 / Stück)

CHF 339.79

-9 %

CHF 310.78

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Umgebungstemperatur (Betrieb): -40 °C ... 120 °C
Anzahl der Anschlüsse: 2
Nennquerschnitt: 6 mm²
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Isolierstoffgruppe: I
Belastungsstrom maximal: 10 A (Der Strom wird durch die eingesetzte Sicherung bestimmt.)
Offene Seitenwand: Nein

Verpackungsart: Piece

Produkt-Art: Sicherungsreihenklemme

Besonderheiten: für Montage auf Tragschiene NS 32 oder 35

Anschluss: Push-In-Klemme

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt flexibel (max.): 10 mm²

Querschnitt starr (min.): 0.5 mm²

Querschnitt starr (max.): 10 mm²

AWG min.: 20

AWG max.: 8

Klemmenbreite: 12.3 mm

Anzahl Reihen: 1

Polzahl: 2

Herstellerfarbe: Schwarz

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Nennspannung: 1000 V

Abisolierlänge (min.): 10 mm

Abisolierlänge (max.): 12 mm

Herst.-Teilenr.: 3025046

Inhalt: 25 St.

Typ: PT 6-DREHSILED 24 (5X20)

Abm.: (L x B) 77.7 mm x 12.3 mm

Breite: 12.3 mm

Länge: 77.7 mm

Bem.-Stoßspg.: 6 kV

Verschmutzungsgrad: 3

Brennbarkeitsklasse: V0

Farbe Anschlusselement: Schwarz

Isolationsmaterial: PA

Isolierstoffklasse: I

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225845 Phoenix Contact 3025046 Sicherungsreihenklemme 12.3 mm Push-In-Klemme Schwarz 25 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225845 Phoenix Contact 3025046 Sicherungsreihenklemme 12.3 mm Push-In-Klemme Schwarz 25 St. Piece

Beschreibung

Sicherungsreihenklemme, Art der Sicherung: Glas / Keramik / ..., Anschlussart: Push-in-Anschluss, Querschnitt: 0,5 mm²- 10 mm², AWG: 20 - 8, Nennstrom: 10 A, Nennspannung: 1000 V, Breite: 12,3 mm, Sicherungstyp: G / 5 x 20, Montageart: NS 35/7,5, NS 35/15, Farbe: schwarz
