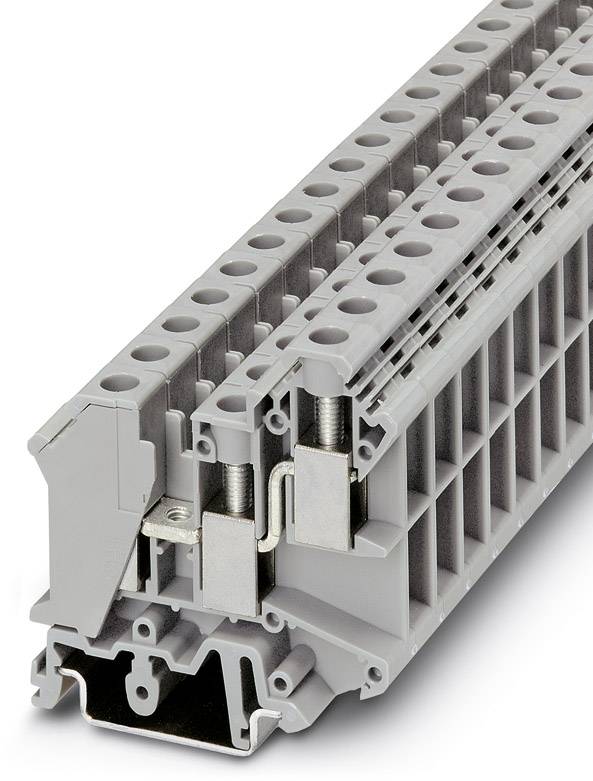

Phoenix Contact 3005196 Durchgangsreihenklemme 10.2 mm Schrauben Grau 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Durchgangsreihenklemme
Anschluss
Schrauben
Querschnitt flexibel (max.)
10 mm²
Querschnitt starr (max.)
16 mm²
Nennstrom - gerundet
57 A
Datenblatt (PDF)
551 Set(s)
Alternativen anzeigen
Anzahl (Packungsgröße 50 St.)
Gesamt (CHF 5.11 / Stück)
CHF 255.27
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Durchgangsreihenklemme UK 10-TWIN
- 0,5..10 mm², 0,5 mm², 0,5..16 mm², 0,5..4 mm², 57 A, 800 V, Schraubanschluss, 2, 3, Hutschiene TH35, sonstige, -60..110 °C, V0, 10,2 mm, 56,5 mm, 59 mm, Explosionsgeprüfte Ausführung "Ex e": nein, Abschlussplatte erforderlich: nein, grau, Etagen intern gebrückt: nein
Technische Daten
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5..10 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,5 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,5..16 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5..4 mm²Bemessungsstrom In: 57 ABemessungsspannung: 800 VAusführung elektrischer Anschluss 1: SchraubanschlussAusführung elektrischer Anschluss 2: SchraubanschlussAnzahl der Etagen: 2Anzahl der Klemmstellen je Etage: 3Montageart: Hutschiene TH35Werkstoff des Isolierkörpers: sonstigeBetriebstemperatur: -60..110 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Breite: 10,2 mmHöhe: 56,5 mmTiefe: 59 mmExplosionsgeprüfte Ausführung "Ex e": neinAbschlussplatte erforderlich: neinFarbe: grauEtagen intern gebrückt: neinECLASS 7: Durchgangs-Reihenklemme (27141120)
- Produkt-Art
Durchgangsreihenklemme
- Anschluss
Schrauben
- Querschnitt flexibel (min.)
0.5 mm²
- Querschnitt flexibel (max.)
10 mm²
- Querschnitt starr (min.)
0.5 mm²
- Querschnitt starr (max.)
16 mm²
- AWG min.
20
- AWG max.
8
- Klemmenbreite
10.2 mm
- Anzahl Reihen
2
- Polzahl
3
- Herstellerfarbe
Grau
- Nennstrom
57 A
- Nennstrom - gerundet
57 A
- Nennspannung
800 V
- Abisolierlänge (max.)
11 mm
- Herst.-Teilenr.
3005196
- Inhalt
50 St.
- Industrieverpackung
Ja
- Typ
UK 10-TWIN
- Abm.
(L x B x H) 56.5 x 10.2 x 59 mm
- Breite
10.2 mm
- Höhe
59 mm
- Länge
56.5 mm
- Brennbarkeitsklasse
V0
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 587456 Phoenix Contact 3005196 Durchgangsreihenklemme 10.2 mm Schrauben Grau 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 587456 Phoenix Contact 3005196 Durchgangsreihenklemme 10.2 mm Schrauben Grau 50 St.
Beschreibung
1-stöckige Klemme mit einseitigem Doppelanschluss, Querschnitt: 0,5 - 10 mm², AWG: 24 - 6, Breite: 10,2 mm, Farbe: grau
Lieferumfang
- Geliefert wird: Phoenix Contact Klemme UK 10-TWIN, Verpackungseinheit: 1 Stk., EAN: 4017918091132
