Phoenix Contact 2909904 PTCB E1 24DC/3A NO Schutzschalter 1 Schließer 1 St.

Ein graues elektrisches Relais mit technischen Spezifikationen in schwarzer Schrift. Eingangs- und Ausgangsdaten sind angegeben.

Abbildung ähnlich

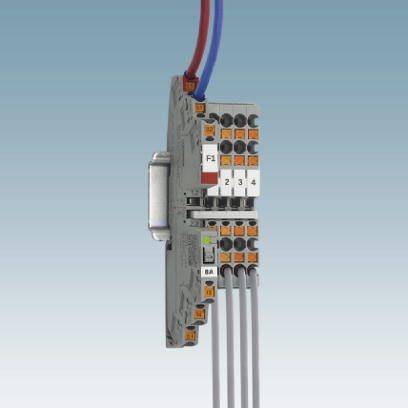

Ein elektrisches Steckmodul mit vier angeschlossenen Kabeln, das in einem Schaltschrank installiert ist. Oben sind zwei farbige Kabel sichtbar.

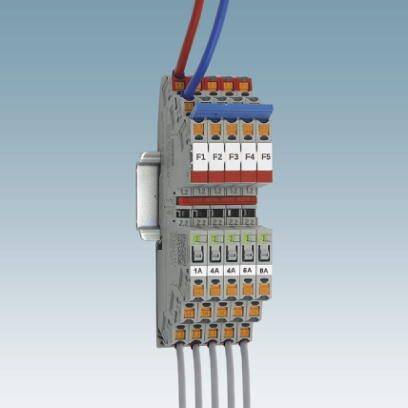

Ein elektrischer Verteilerblock mit mehreren Anschlüssen und farbcodierten Kabeln. Oben sind rote und blaue Kabel angeschlossen.

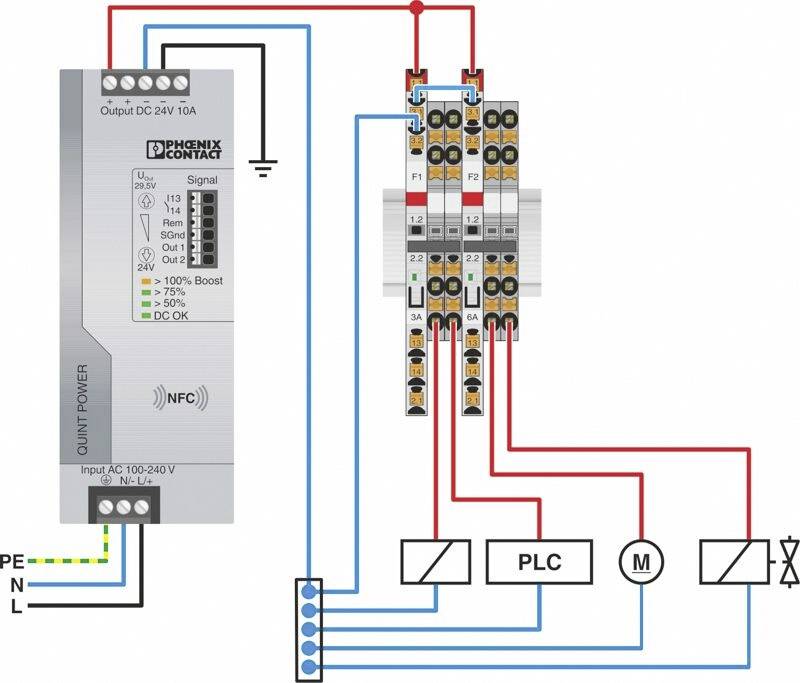

'Schaltplan zeigt eine Stromversorgung und deren Verdrahtung mit drei Relais und einem PLC. Amperewerte und Verdrahtungspfade sind farblich markiert.'

Ein vertikales Schaltersystem mit mehreren Kippschaltern und Knöpfen, mit Beschriftungen 'F1', '1.2', '2.2' und nummerierten Positionen.

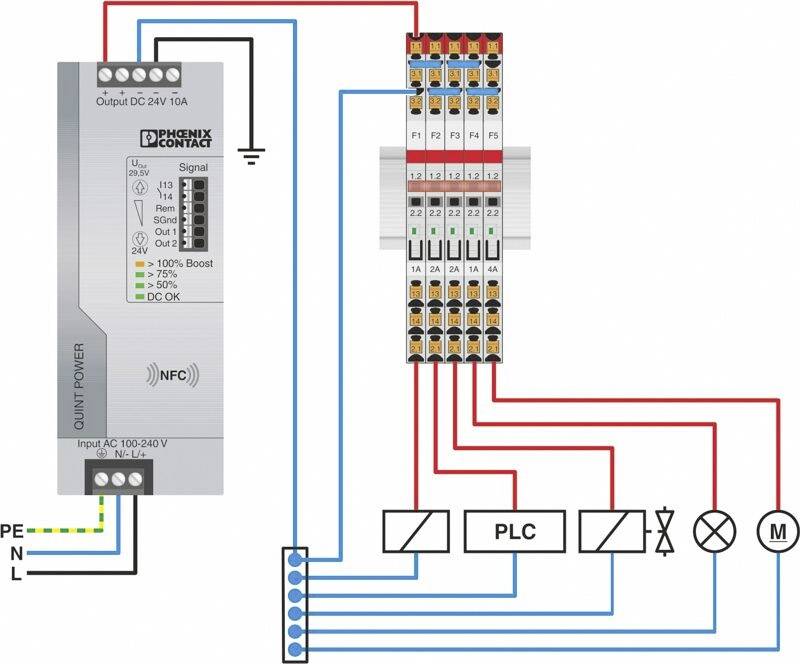

'Schaltplan eines Netzteils mit Ein- und Ausgängen. Zeigt Verbindungen zu PLC, Motor (M) und verschiedenen Komponenten. Leitungen farblich markiert.'

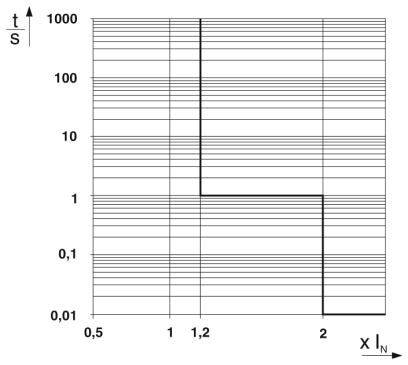

Diagramm, das eine Treppenfunktion zeigt. Die y-Achse ist 't/S' und die x-Achse ist 'X In'. Die Funktion hat drei Stufen, die den Wert erhöhen.

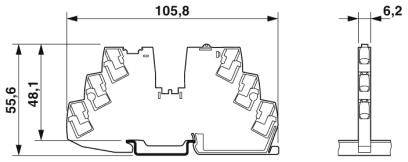

Technische Zeichnung eines elektrischen Sockels mit Abmessungen: Breite 105,8 mm, Höhe 55,6 mm, Tiefe 6,2 mm.

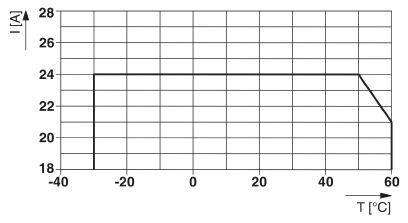

Diagramm zeigt Strom (I in Ampere) gegen Temperatur (T in °C). Strom bleibt konstant bei 24 A von ca. -20°C bis 45°C, fällt dann ab.

1/9

Abbildung ähnlich

Produkt-Art

Schutzschalter

Ausführung

Elektronischer Geräteschutzschalter

Anschluss

Push-In-Klemme

Kontaktart

1 Schließer

Herstellerfarbe

Verkehrsgrau

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

243 Stück

Anzahl

Stück

Gesamt (CHF 36.96 / Stück)

CHF 40.81

-9 %

CHF 36.96

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Elektronischer Geräteschutzschalter

sonstige, 1, 6,2 mm, 105,8 mm, 55,6 mm, 27,5 V, 24 A, elektronisch, 4 A, 0,01 ms, 0,014 µF, Mit Fernmeldekontakt: ja, -30..60 °C

Technische Daten

Brennbarkeitsklasse nach UL 94: V-0
Montageart: Tragschiene: 35 mm
Polzahl: 1
Schutzklasse: III
Bauform: Tragschienenmodul einteilig
Sicherungstyp: elektronisch
Bemessungsstoßspannung: 0,5 kV
Betriebsspannung: 18 V DC ... 27,5 V DC
Bemessungsspannung: 24 V DC
Bemessungsstrom IN: 24 A DC (Gesamtstrom Eingang)
Fail-Safe-Element: 4 A DC
Wirkungsgrad: > 99 %
Ruhestrom I0: typ. 12 mA
Verlustleistung: typ. 0,3 W (im Leerlauf)
Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
Temperaturderating: 21 A (Gesamtstrom bei 60 °C)
Auslöseart: E (elektronisch)
Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
Spannungsfestigkeit: max. 35 V DC (Lastkreis)
Spannungsfall: 0,06 V (bei 2 A)
Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 14
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Betriebsspannung DC: 0 V DC ... 30 V DC
Betriebsstrom DC: 100 mA DC

Produkt-Art: Schutzschalter

Ausführung: Elektronischer Geräteschutzschalter

Anschluss: Push-In-Klemme

Kontaktart: 1 Schließer

Herstellerfarbe: Verkehrsgrau

Min. Temperatur: +60 °C

Max. Temperatur: -30 °C

: IP20

Länge: 55.6 mm

Breite: 6.2 mm

Höhe: 105.8 mm

Inhalt: 1 St.

Typ: PTCB E1 24DC/3A NO

Abm.: (L x B x H) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225783 Phoenix Contact 2909904 PTCB E1 24DC/3A NO Schutzschalter 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225783 Phoenix Contact 2909904 PTCB E1 24DC/3A NO Schutzschalter 1 Schließer 1 St.

Beschreibung

Applikationen einfach aufbauen, da brückbar zu Reihenklemmenprogramm CLIPLINE complete. Individuell aufbauen für passenden Schutz, genau nach Ihren Anforderungen.
