Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Schutzschalter 1 Schließer 1 St.

Ein graues Hutschienenrelais mit orangefarbenen Steckverbindungen. Es trägt die Aufschrift 'Phoenix Contact'.

Abbildung ähnlich

Ein modulare Reihenklemme mit sechs Drahtanschlüssen, farbcodierten Anschlüssen und nummerierten Terminals vor blauem Hintergrund.

Eine elektrische Schaltleiste mit verschiedenen Steckdosen, die mit Schaltern und Beschriftungen wie 'F1', '1.2', '2.2' versehen ist.

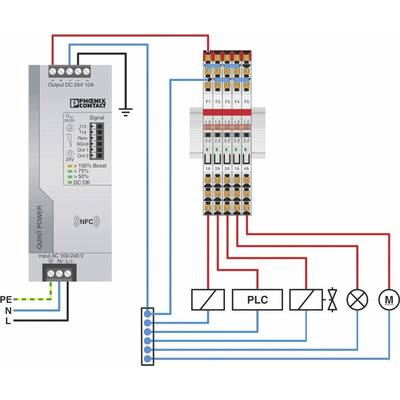

'Schaltplan eines Phoenix Contact Netzteils mit Verbindung zu einem PLC, Sicherungen und einem Motor. Zeigt Verkabelung für Stromversorgung.'

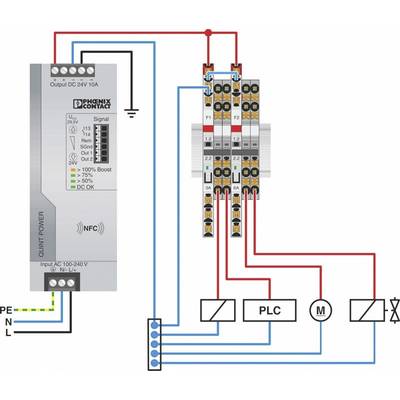

'Schaltplan zeigt ein Netzteil von Phoenix Contact, das eine Steuereinheit (PLC) und einen Motor (M) über Sicherungen versorgt.'

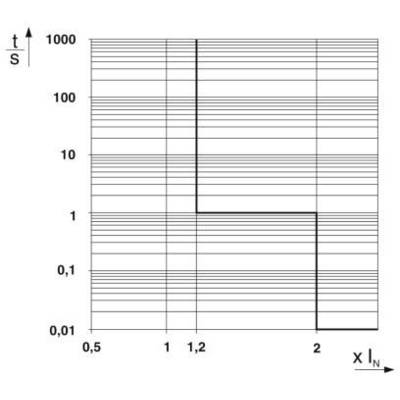

'Diagramm: Koordinatensystem mit Y-Achse 't/S' reicht von 0,01 bis 1000, X-Achse 'X/IN' von 0,5 bis 2. Linie zeigt Sprünge bei 1 und 2.'

Diagramm zeigt Stromstärke (I) in Ampere gegen Temperatur (T) in Grad Celsius. Strom bleibt bei 24 A von -20°C bis 40°C, fällt dann ab.

Technische Zeichnung eines Bauteils mit Abmessungen: Breite 105,8 mm, Höhe 55,6 mm, Tiefe 6,2 mm. Verschiedene Perspektiven.

Diagramm zeigt Strom (I) in Ampere vs. Temperatur (T) in Grad Celsius. I konstant 8 A von -20°C bis 50°C, fällt dann leicht ab.

1/9

Abbildung ähnlich

Produkt-Art

Schutzschalter

Ausführung

Elektronischer Geräteschutzschalter

Anschluss

Push-In-Klemme

Kontaktart

1 Schließer

Herstellerfarbe

Verkehrsgrau

Datenblatt (PDF)

Sofort-Lieferung Mo., 17. Aug.

94 Stück

Anzahl

Stück

Gesamt (CHF 40.66 / Stück)

CHF 40.66

zzgl. gesetzl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Kurzbeschreibung

Der elektronische Geräteschutzschalter PTCB E1 24DC/1-8A ermöglicht den einfachen Aufbau von Applikationen, da er mit dem Reihenklemmenprogramm CLIPLINE complete brückbar ist. Er bietet individuellen Schutz, der genau auf Ihre Anforderungen zugeschnitten ist. Mit seinen einzigartigen Eigenschaften ist er die perfekte Lösung für Ihre Schutzbedürfnisse.

Elektronischer Geräteschutzschalter

Highlights & Details

Elektronischer Geräteschutzschalter - PTCB E1 24DC/1-8A NO

Technische Daten

Brennbarkeitsklasse nach UL 94: V-0
Montageart: Tragschiene: 35 mm
Polzahl: 1
Schutzklasse: III
Bauform: Tragschienenmodul einteilig
Sicherungstyp: elektronisch
Bemessungsstoßspannung: 0,5 kV
Betriebsspannung: 18 V DC ... 30 V DC
Bemessungsspannung: 24 V DC
Bemessungsstrom IN: 24 A DC (Gesamtstrom Eingang)
Fail-Safe-Element: 15 A DC
Wirkungsgrad: > 99 %
Ruhestrom I0: typ. 12 mA
Verlustleistung: typ. 0,3 W (im Leerlauf)
Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
Temperaturderating: 21 A (Gesamtstrom bei 60 °C)
Auslöseart: E (elektronisch)
Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
Spannungsfestigkeit: max. 35 V DC (Lastkreis)
Spannungsfall: 0,13 V (bei 8 A)
Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 14
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Betriebsspannung DC: 0 V DC ... 30 V DC
Betriebsstrom DC: 100 mA DC

Produkt-Art: Schutzschalter

Ausführung: Elektronischer Geräteschutzschalter

Anschluss: Push-In-Klemme

Kontaktart: 1 Schließer

Herstellerfarbe: Verkehrsgrau

Min. Temperatur: +60 °C

Max. Temperatur: -30 °C

: IP20

Länge: 55.6 mm

Breite: 6.2 mm

Höhe: 105.8 mm

Inhalt: 1 St.

Typ: PTCB E1 24DC/1-8A NO

Abm.: (L x B x H) 55.6 x 6.2 x 105.8 mm

Eingangsspannung: 24 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Schutzschalter 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Schutzschalter 1 Schließer 1 St.

Beschreibung

Applikationen einfach aufbauen, da brückbar zu Reihenklemmenprogramm CLIPLINE complete. Individuell aufbauen für passenden Schutz, genau nach Ihren Anforderungen.
