Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Schutzschalter 1 Schließer 1 St.

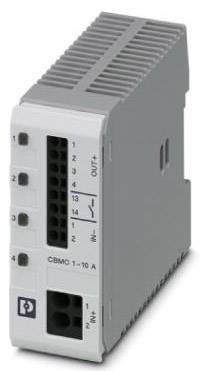

Ein graues, rechteckiges elektrisches Gerät mit seriellen Anschlussklemmen und einem Stromstärkebereich von 1-10 A auf der Vorderseite.

Abbildung ähnlich

Elektronisches Gerät mit vier grünen Leuchten links und nummerierten Anschlüssen rechts. Beschriftet mit 'OUT+' und 'CBMC'.

Elektronischer Schutzschalter mit LED-Anzeigen für verschiedene Kanäle. Zeigt Größe von 36 mm Breite.

'Schaltplan zur Verbindung eines Netzteils mit einem Verteiler. Zeigt Verkabelung für Signalleuchten und Motoren. Beschriftungen: PE, N, L.'

'Logarithmische graphische Darstellung mit X-Achse: X In und Y-Achse: t/S. Zeigt treppenförmigen Verlauf mit Schritten bei 1,2 und 2.'

Diagramm zeigt Strom (I) in Ampere auf Y-Achse und Temperatur (T) in Grad Celsius auf X-Achse. Strom sinkt ab 40 A bei 40°C auf 20 A bei 60°C.

Technische Zeichnung eines elektrischen Moduls mit Abmessungen: 36 mm Breite, 90 mm Höhe, 98 mm Tiefe. Zeigt Anschlüsse und Netzwerkports.

1/7

Abbildung ähnlich

Produkt-Art

Schutzschalter

Ausführung

Elektronischer Geräteschutzschalter

Anschluss

Push-In-Klemme

Kontaktart

1 Schließer

Herstellerfarbe

Lichtgrau

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 112.81 / Stück)

CHF 112.81

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Elektronischer Geräteschutzschalter

sonstige, 1, 36 mm, 90 mm, 98 mm, 30 V, 40 A, elektronisch, 15 A, 0,01 ms, 0,045 µF, Mit Fernmeldekontakt: ja, -25..60 °C

Technische Daten

Brennbarkeitsklasse nach UL 94: V-0
Montageart: Tragschiene: 35 mm
Polzahl: 1
Schutzklasse: III
Bauform: Tragschienenmodul einteilig
Sicherungstyp: elektronisch
Bemessungsstoßspannung: 0,5 kV
Betriebsspannung: 18 V DC ... 30 V DC
Bemessungsspannung: 24 V DC
Bemessungsstrom IN: max. 40 A DC (IN+)
Fail-Safe-Element: 15 A DC (pro Ausgangskanal)
Wirkungsgrad: > 99 %
Ruhestrom I0: typ. 33 mA
Verlustleistung: typ. 0,8 W (im Leerlauf)
Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
Temperaturderating: 24 A DC (bei 60 °C)
Auslöseart: E (elektronisch)
Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
Spannungsfestigkeit: max. 35 V DC (Lastkreis)
Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 2,5 mm²
Betriebsspannung DC: 0 V DC ... 30 V DC
Betriebsstrom DC: 100 mA DC

Produkt-Art: Schutzschalter

Ausführung: Elektronischer Geräteschutzschalter

Anschluss: Push-In-Klemme

Kontaktart: 1 Schließer

Herstellerfarbe: Lichtgrau

Min. Temperatur: +60 °C

Max. Temperatur: -25 °C

: IP20

Länge: 98 mm

Breite: 36 mm

Höhe: 90 mm

Inhalt: 1 St.

Typ: CBMC E4 24DC/1-10A NO

Abm.: (L x B x H) 98 x 36 x 90 mm

Eingangsspannung: 24 V/DC

Gewicht: 0.14

: 40 A

: sonstige

: 36

: 90 mm

: 98 mm

: 1

: sonstige

: -25-60 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Schutzschalter 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Schutzschalter 1 Schließer 1 St.

Beschreibung

Werkzeuglos einstellbare Stromkreise über Ein-Knopf-Bedienung der drückbaren LED-Taster. Sofortige Erfassung des Betriebszustands über Status-LEDs in Ampelfarben.
