Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Schutzschalter 1 Schließer 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schutzschalter
Ausführung
Elektronischer Geräteschutzschalter
Anschluss
Push-In-Klemme
Kontaktart
1 Schließer
Herstellerfarbe
Lichtgrau
Datenblatt (PDF)
Anzahl
Gesamt (CHF 299.68 / Stück)
CHF 299.68
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Elektronischer Geräteschutzschalter
- Allgemein:
- Nennspannung: 24 V
- Verlustleistung: 1,2 W
- Internationale Schutzart (IP-Code): IP20
- Produktfarbe: Grau
- Breite: 41 mm
- Tiefe: 121 mm
- Höhe: 130 mm
Technische Daten
- Brennbarkeitsklasse nach UL 94: V-0
- Montageart: Tragschiene: 35 mm
- Polzahl: 1
- Schutzklasse: III
- Bauform: Tragschienenmodul einteilig
- Sicherungstyp: elektronisch
- Bemessungsstoßspannung: 0,5 kV
- Betriebsspannung: 18 V DC ... 30 V DC
- Bemessungsspannung: 24 V DC
- Bemessungsstrom IN: max. 80 A DC (bei doppelter Einspeisung IN+ mit mind. 2 x 6 mm²)
- Fail-Safe-Element: 15 A DC (pro Ausgangskanal)
- Wirkungsgrad: > 99 %
- Ruhestrom I0: typ. 50 mA
- Verlustleistung: 1,2 W (im Leerlauf)
- Wartezeit nach Abschaltung eines Kanals: 10 s (bei Überlast / Kurzschluss)
- Temperaturderating: 40 A DC (bei 70 °C (65 °C bei UL 2367))
- Auslöseart: E (elektronisch)
- Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
- Spannungsfestigkeit: max. 30 V DC (Lastkreis)

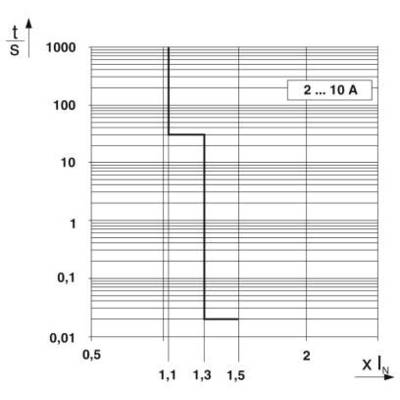

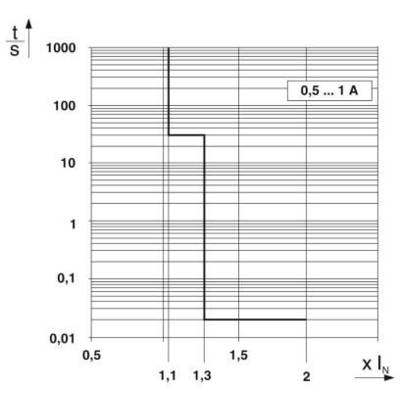

- Abschaltzeit Lastkreis: 0,02 s (> 1,3 x IN)
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 1,5 mm² ... 0,25 mm²
- Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 2,5 mm²
- Betriebsspannung DC: 0 V DC ... 30 V DC
- Betriebsstrom DC: 1 mA DC ... 100 mA DC
- Produkt-Art
Schutzschalter
- Ausführung
Elektronischer Geräteschutzschalter
- Anschluss
Push-In-Klemme
- Kontaktart
1 Schließer
- Herstellerfarbe
Lichtgrau
- Min. Temperatur
+70 °C
- Max. Temperatur
-25 °C
IP20
- Länge
121 mm
- Breite
41 mm
- Höhe
130 mm
- Inhalt
1 St.
- Typ
CBM E8 24DC/0.5-10A NO-R
- Abm.
(L x B x H) 121 x 41 x 130 mm
- Nennstrom
80 A
- Eingangsspannung
24 V/DC
- Polzahl
1
- Gewicht
0
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Schutzschalter 1 Schließer 1 St.
Datenblatt 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Schutzschalter 1 Schließer 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Schutzschalter 1 Schließer 1 St.
Beschreibung
Zum Schutz vor Spannungseinbrüchen durch Überlast und Kurzschluss. Feine Nennstromabstufungen von 0,5 A ... 10 A. Einspeisung bis 80 A möglich.
Ausführung
- Allgemein:
- Nennspannung: 24 V
- Verlustleistung: 1,2 W
- Internationale Schutzart (IP-Code): IP20
- Produktfarbe: Grau
- Breite: 41 mm
- Tiefe: 121 mm
- Höhe: 130 mm
Lieferumfang
- Geliefert wird: Phoenix Contact Geräteschutzschalter elektronisch CBME824DC/0.5-10ANOR, Verpackungseinheit: 1 Stk., EAN: 4046356992367
