Name: Phoenix Contact 2904610 Hutschienen-Netzteil (DIN-Rail) 5 A 240 W Inhalt 1 St.
Brand: Phoenix Contact
SKU: 2141011
Availability: BackOrder

Ein Metallkasten mit Lüftungsschlitzen, vermutlich ein elektronisches Gerät oder Netzteil. Anschlüsse und technisches Etikett sind sichtbar.

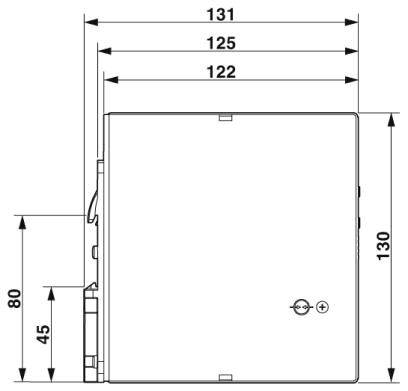

Technische Zeichnung eines rechteckigen Gehäuses mit Maßen: Breite 131, 125, 122 mm und Höhe 130 mm. Seitliche Höhe 80 mm, Tiefe 45 mm.

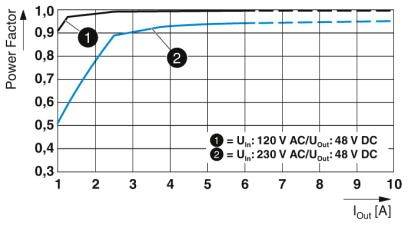

Diagramm zeigt Power Factor gegen Ausgangsstrom (Iout). Zwei Kurven: 120V AC (1), 230V AC (2). Beide steigen rasch auf 0,95 an.

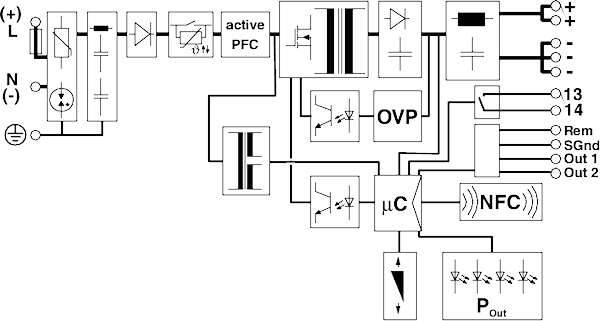

Schaltplan eines Stromversorgungsmoduls mit aktiver Leistungsfaktorkorrektur (PFC), Überspannungsschutz (OVP) und Mikrocontroller (μC). Ausgabeoptionen für Rem, SGnd, Out 1 und Out 2.

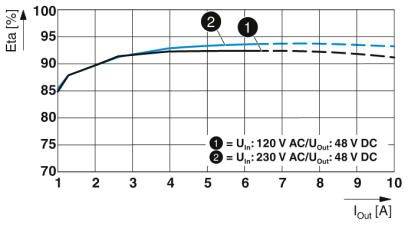

Diagramm zeigt Effizienzkurve eines Netzteils. Achsen: Effizienz in Prozent, Strom in Ampere. Zwei Kurven: 120 V AC und 230 V AC.

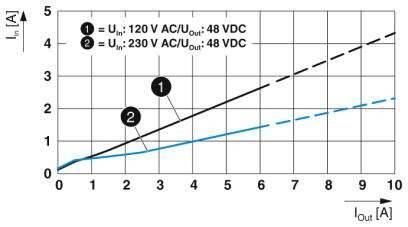

Diagramm zeigt eine Kurve der Eingangs- (I_in) und Ausgangsstromstärke (I_out). Zwei Kurven: 1 bei 120 V AC/48 V DC, 2 bei 230 V AC/48 V DC.

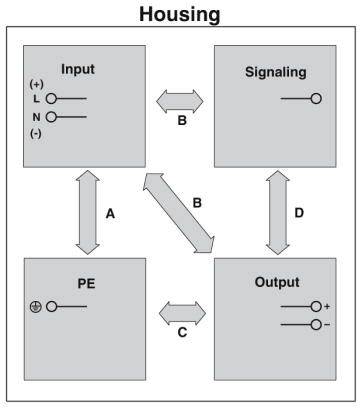

'Steuergerät: Oben Input, rechts Signaling, unten Output, links PE. Pfeile zeigen Verbindungen: A, B, C, D.'

1/7

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 17. Nov.

Anzahl

Stück

Gesamt (CHF 341.95 / Stück)

CHF 341.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stromversorgung

AC, 48..56 V, 48 V, 10 A, Ausgangsspannung einstellbar: ja, 5 A, Kurzschlussfest: ja, 100..240 V, 110..350 V, Ausgangsspannung geregelt: ja, 271 VA, 240 W, Stabilisiert: ja, Schraubanschluss, Tragschienenmontage möglich: ja, Wandmontage möglich: nein, Geeignet für Reiheneinbau: nein, 50 mm, 130 mm, Direktmontage möglich: nein, 125 mm, Geeignet für Sicherheitsfunktionen: ja, ohne

Technische Daten

Spannungsfestigkeit: 300 V/AC 60 s
Abisolierlänge: 6.5 mm
Stromaufnahme: 3.4 A (100 V/AC), 2.8 A (120 V/AC), 1.5 A (230 V/AC), 1.5 A (240 V/AC)
Nennleistungsaufnahme: 271 VA

Ausführung: 2904610

Eingangsspannung (nominal): 100-240 V/AC

Typ: Hutschienen-Netzteil (DIN-Rail)

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 100 V/AC

Ausgangsspannung: 48 V/DC

Eingangsspannung: 100 V/AC - 240 V/AC

Eingangsspannung (max.): 240 V/AC

Ausgangsstrom (max.): 5 A

Ausgangsstrom (max.) - gerundet: 5 A

: 240 W

Ausgangstyp (Netzteile): Einstellbar

Phasen: 1

Anschluss: Schrauben

Abm.: (L x B x H) 125 x 50 x 130 mm

Gewicht: 1 kg

Ausgangsspannung (max.): 48 V/DC

Betriebstemperatur (max.): +70 °C

Betriebstemperatur (min.) (Derating): +60 °C

Betriebstemperatur (min.): -25 °C

Herst.-Teilenr.: 2904610

Inhalt: 1 St.

MTBF: 1242000 h

Netzgeräte-Besonderheiten: Ausgangsspannung regelbar

Breite: 50 mm

Höhe: 130 mm

Länge: 125 mm

: IP20

Max. Temperatur: +85 °C

Min. Temperatur: -40 °C

Typ: QUINT4-PS/1AC/48DC/5

Wirkungsgrad: 93.5 %

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung

Ausgangstyp (Netzteile)

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 2904610 Hutschienen-Netzteil (DIN-Rail) 5 A 240 W Inhalt 1 St.

Bestell-Nr.:2141011

Lieferung Di., 17. Nov.

Conrad Electronic

Dieser Artikel

240 W

Schrauben

240 V/AC

48 V/DC

Einstellbar

100-240 V/AC

5 A

100 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 341.95^*

Phoenix Contact 2320911 Hutschienen-Netzteil (DIN-Rail) 24 V 10 A 240 W Inhalt 1 St.

Bestell-Nr.:2209722

Lieferung Di., 17. Nov.

Conrad Electronic

240 W

Steckbarer Schraubanschluss

264 V/AC

24 V/DC

Einstellbar

100-240 V/AC

10 A

85 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 549.95^*

Phoenix Contact 2902646 Hutschienen-Netzteil (DIN-Rail) 10 A 50 W Inhalt 1 St.

Bestell-Nr.:2225461

Lieferung Di., 17. Nov.

Conrad Electronic

50 W

Schrauben

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 201.95^*

Phoenix Contact 2902994 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 24 V 3.75 A 90 W Inhalt 1 St.

Bestell-Nr.:2225477

Lieferung Di., 17. Nov.

Conrad Electronic

90 W

Schrauben

264 V/AC

24 V/DC

Festspannung

100-240 V/AC

3.75 A

85 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 105.95^*

Phoenix Contact 2902995 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 48 V 1.25 A 60 W Inhalt 1 St.

Bestell-Nr.:2140996

Lieferung Di., 17. Nov.

Conrad Electronic

60 W

Schrauben

264 V/AC

48 V/DC

Festspannung

100-240 V/AC

1.25 A

85 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 71.95^*

Phoenix Contact 2903002 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 15 V 6.67 A 100 W Inhalt 1 St.

Bestell-Nr.:2141057

Lieferung Di., 17. Nov.

Conrad Electronic

100 W

Schrauben

264 V/AC

15 V/DC

Festspannung

100-240 V/AC

6.67 A

85 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

Phoenix Contact 2903144 Hutschienen-Netzteil (DIN-Rail) 24 V 5 A 120 W Inhalt 1 St.

Bestell-Nr.:2225478

Lieferung Di., 17. Nov.

Conrad Electronic

120 W

Push-In-Klemme

240 V/AC

24 V/DC

Einstellbar

100-240 V/AC

5 A

100 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 131.95^*

Phoenix Contact 2903145 Hutschienen-Netzteil (DIN-Rail) 24 V 10 A 240 W Inhalt 1 St.

Bestell-Nr.:2225479

Lieferung Di., 17. Nov.

Conrad Electronic

240 W

Push-In-Klemme

240 V/AC

24 V/DC

Einstellbar

100-240 V/AC

10 A

100 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 217.95^*

Phoenix Contact 2903147 Hutschienen-Netzteil (DIN-Rail) 24 V 3 A 72 W Inhalt 1 St.

Bestell-Nr.:2225480

Lieferung Di., 17. Nov.

Conrad Electronic

72 W

Push-In-Klemme

240 V/AC

24 V/DC

Einstellbar

100-240 V/AC

3 A

100 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Phoenix Contact 2903156 Hutschienen-Netzteil (DIN-Rail) 40 A 960 W Inhalt 1 St.

Bestell-Nr.:2225481

Lieferung Di., 17. Nov.

Conrad Electronic

960 W

Push-In-Klemme

500 V/AC

24 V/DC

Einstellbar

400 - 500 V/AC

40 A

400 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 487.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2141011 Phoenix Contact 2904610 Hutschienen-Netzteil (DIN-Rail) 5 A 240 W Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2141011 Phoenix Contact 2904610 Hutschienen-Netzteil (DIN-Rail) 5 A 240 W Inhalt 1 St.

Beschreibung

Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Über NFC einstellbare Meldeschwellen und Kennlinien maximieren die Anlagenverfügbarkeit. Leistungsreserve zur einfachen Anlagenerweiterung durch statischen Boost mit einer dauerhaften Leistung bis zu 125 % und Starten schwieriger Lasten durch dynamischen Boost mit bis zu 200 % für 5 s. Hohe Störfestigkeit durch integrierten Gasableiter und mehr als 20 Millisekunden Netzausfallüberbrückungszeit. Robustes Design durch Metallgehäuse und Temperaturweitbereich von - 40 °C bis + 70 °C. Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket.
