Phoenix Contact 2305978 FLK 14/EZ-DR/HF/ 150/KONFEK SPS-Kabel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
67 Stück
Anzahl
Gesamt (CHF 33.26 / Stück)
CHF 35.24
-6 %
CHF 33.26
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Kabel
- Adapterkabel,Anschlusskabel,SPS-Verbindungskabel,Verbindungskabel,Verbindungsleitung
Technische Daten
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C (feste Verlegung)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Anschlussart: IDC/FLK-Buchsenleiste
- Benennung Anschluss: Feldebene
- Bemessungsisolationsspannung: 63 V
- Bemessungsstoßspannung: 0,6 kV
- Schutzart1: ≥ IP54 (Einbauort)
- Max. zulässige Betriebsspannung: 25 V AC

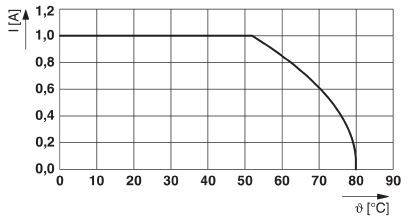

- Strombelastbarkeit je Pfad max.: 1 A (50 °C)
- Kabellänge: 1,5 m
- Kabelaußendurchmesser: 5,8 mm ±0,4 mm
- Einzelader, Querschnitt: 0,14 mm²
- Einzelader, Querschnitt [AWG]: 26
- Einzelader, Anzahl Litzen: 7
- Einzelader, Material: Cu verzinnt
- Aderdurchmesser inklusive Isolierung: 1 mm ±0,03 mm
- Kleinster Biegeradius, fest verlegt: 50 mm
- Kleinster Biegeradius, beweglich verlegt: 93 mm
- Biegezyklen: 5000 (bei Radius ≥ 15x Außendurchmesser)
- Leitungs-Isolationswiderstand: ≥ 20 MΩ/km (20 °C)
- Leitungs-Widerstand: ≤ 145 Ω/km (20 °C)
- Außenmantel, Material: halogenfrei (Typ 2)
- Anzahl der Anschlüsse: 1
- Polzahl: 14
- Steckzyklen: > 50
- Ölbeständigkeit: gegen gelegentliche Spritzer
- Benzinfestigkeit: gegen gelegentliche Spritzer
- Verschmutzungsgrad: 2
- Überspannungskategorie: II
- Steuerung: SIEMENS S7-1500
- Kabel, Konfektionierung: Schneidklemmentechnik, IEC 60352-4/DIN EN 60352-4
- Rastermaß: 2,54 mm
- Produkt-Art
SPS-Kabel
- Typ
FLK 14/EZ-DR/HF/ 150/KONFEK
IP00
- Herst.-Teilenr.
2305978
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2209684 Phoenix Contact 2305978 FLK 14/EZ-DR/HF/ 150/KONFEK SPS-Kabel
Datenblatt 2209684 Phoenix Contact 2305978 FLK 14/EZ-DR/HF/ 150/KONFEK SPS-Kabel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2209684 Phoenix Contact 2305978 FLK 14/EZ-DR/HF/ 150/KONFEK SPS-Kabel
Beschreibung
Konfektioniertes, halogenfreies Rundkabel; Anschluss 1: IDC/FLK-Buchsenleiste (1x 14-polig); Anschluss 2: IDC/FLK-Buchsenleiste (1x 14-polig); Kabellänge: 1,5 m
Lieferumfang
- Geliefert wird: Phoenix Contact Systemkabel und Zubehör FLK 14/EZ-D #2305978, Verpackungseinheit: 1 Stk., EAN: 4046356091695
