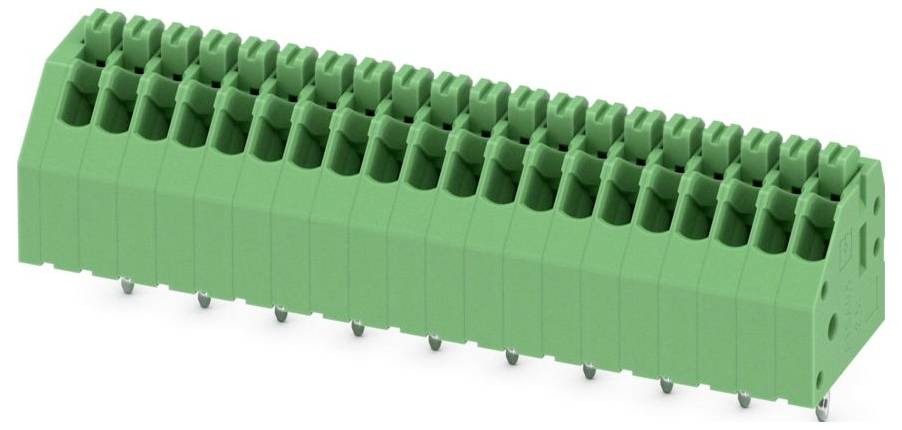

Phoenix Contact 1990180 Leiterplattenklemme 0.5 mm² Polzahl 20 Grün 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leiterplattenklemme
RM
2.5 mm
Polzahl je Reihe
20
Polzahl
20
Anschluss
Push-In-Federkraftanschluss
Datenblatt (PDF)
Anzahl (Packungsgröße 50 St.)
Gesamt (CHF 2.77 / Stück)
CHF 213.51
-35 %
CHF 138.71
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Leiterplattenklemme
- Inhalt 50 St.
Technische Daten
- Anschließbarer Leiterquerschnitt eindrähtig: 0.14-0.5 mm²
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2-0.5 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5-0.5 mm²
- Anschlussart Leiter: Federzuganschluss
- Anschlussart Leiterplatte: Lötanschluss
- Anzahl der elektrischen Anschlüsse: 20
- Anzahl der Etagen: 1
- Art der Banderolierung: Karton (für SMD)
- Art der Leiterplattenbefestigung: Anschlusskontakt
- Befestigungsart: löten
- Bemessungsstoßspannung: 2.5 kV
- Bemessungsstrom In: 2 A
- Betriebstemperatur: -40-85 °C
- Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
- Durchmesser Anschlusspin: 1 mm
- Länge des Pins: 3.6 mm
- Rastermaß der Anschlüsse: 2.5 mm
- Verschmutzungsgrad: 2
- Werkstoff der Anschlussoberfläche: Zinn
- Werkstoff des Isolierkörpers: sonstige
- Überspannungskategorie: III
- Typ
PTSA 0,5/20-2,5-Z
- Produkt-Art
Leiterplattenklemme
- RM
2.5 mm
- Anzahl Reihen
1
- Polzahl je Reihe
20
- Polzahl
20
- Serie
PTSA
- Anschluss
Push-In-Federkraftanschluss
- Nennstrom
2 A
- Querschnitt flexibel (min.)
0.2 mm²
- Nennstrom - gerundet
2 A
- Querschnitt starr (min.)
0.14 mm²
- Querschnitt flexibel (max.)
0.5 mm²
- Querschnitt starr (max.)
0.5 mm²
- Kontaktmaterial
Zinn
- Herstellerfarbe
Grün
- Herst.-Teilenr.
1990180
- Inhalt
50 St.
- Höhe
16.7 mm
- Gehäusefarbe
Grün
- Bemessungsspannung
250 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3578463 Phoenix Contact 1990180 Leiterplattenklemme 0.5 mm² Polzahl 20 Grün 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3578463 Phoenix Contact 1990180 Leiterplattenklemme 0.5 mm² Polzahl 20 Grün 50 St.
Beschreibung
Leiterplattenklemme, Nennstrom: 2 A, Bemessungsspannung (III/2): 250 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 20, Anzahl der Reihen: 1, Polzahl pro Reihe: 20, Artikelfamilie: PTSA 0,5, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 3,6 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Versetze Lötbeine, zweireihig
