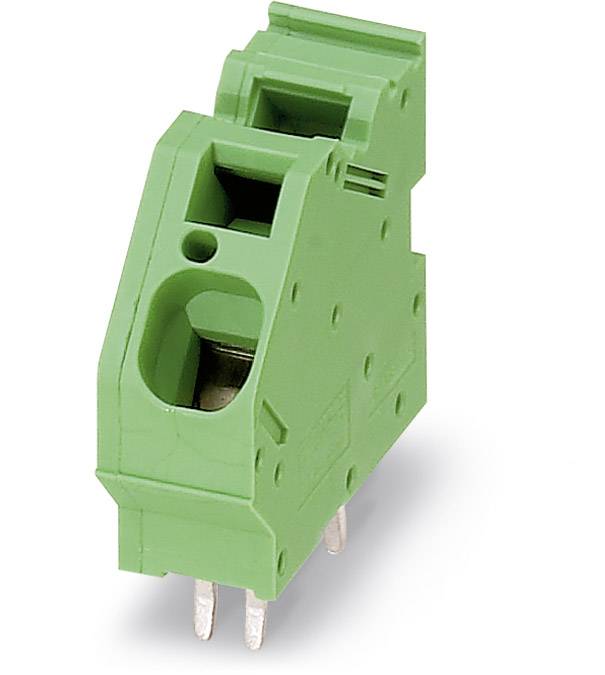

Phoenix Contact 1987054 Federkraftklemmblock 16.00 mm² Polzahl 1 Grün 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federkraftklemmblock
RM
10.00 mm
Polzahl je Reihe
1
Polzahl
1
Anschluss
Federklemme
Print
Datenblatt (PDF)
Anzahl (Packungsgröße 50 St.)
Gesamt (CHF 1.11 / Stück)
CHF 55.46
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ZFKDSA 10-11,7 - Leiterplattenklemme
- ZFKDSA 10-11,7
- Industrieverpackung mit 50 Stück
Technische Daten
- Höhe: 33.5 mm, Anzahl der elektrischen Anschlüsse: 1 , Anzahl der Etagen: 1 , Rastermaß der Anschlüsse: 10 mm, Winkel Leiterplatte/Leiteranschluss: sonstige , Bemessungsstrom In: 76 A, Bemessungsspannung: 400 V, Bemessungsstoßspannung: 4 kV, Überspannungskategorie: III , Verschmutzungsgrad: 2 , Anschlussart Leiter: Federzuganschluss , Anschließbarer Leiterquerschnitt eindrähtig: 16 mm², Anschließbarer Leiterquerschnitt eindrähtig: 0.2 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 10 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 16 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 16 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 16 mm², Anschlussart Leiterplatte: sonstige , Werkstoff der Anschlussoberfläche: Zinn , Durchmesser Anschlusspin: 2.2 mm, Länge des Pins: 6.5 mm, Werkstoff des Isolierkörpers: sonstige , Gehäusefarbe: grün , Brennbarkeitsklasse des Isolierstoffs nach UL94: V0 , Betriebstemperatur: -40 °C, Betriebstemperatur: 100 °C, Art der Leiterplattenbefestigung: Anschlusskontakt , Art der Banderolierung: Karton (für SMD)
- Typ
ZFKDSA 10-11,7
- Produkt-Art
Federkraftklemmblock
- Besonderheiten
Anreihbar
- RM
10.00 mm
- Polzahl je Reihe
1
- Polzahl
1
- Serie
ZFKDS(A)
- Abisolierlänge (min.)
10 mm
- Abisolierlänge (max.)
12.00 mm
- Anschluss
Federklemme
Print
- Nennstrom
76 A
- Querschnitt flexibel (min.)
0.20 mm²
- Nennstrom - gerundet
76 A
- Querschnitt starr (min.)
0.20 mm²
- Querschnitt flexibel (max.)
16.00 mm²
- Querschnitt starr (max.)
16.00 mm²
- AWG min.
24
- Steckrichtung
Schräg zur Leiterplatte
- AWG max.
6
- Kontaktmaterial
verzinnt
- Herstellerfarbe
Grün
- Betätigungsrichtung
Schräg zur Leiterplatte
- Herst.-Teilenr.
1987054
- Industrieverpackung
Ja
- Inhalt
50 St.
- Nennspannung
400 V
- Breite
33.40 mm
- Höhe
27.00 mm
- Länge
10.00 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 568140 Phoenix Contact 1987054 Federkraftklemmblock 16.00 mm² Polzahl 1 Grün 50 St.
Datenblatt 568140 Phoenix Contact 1987054 Federkraftklemmblock 16.00 mm² Polzahl 1 Grün 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 568140 Phoenix Contact 1987054 Federkraftklemmblock 16.00 mm² Polzahl 1 Grün 50 St.
Beschreibung
Printklemme, Nennstrom: 76 A, Nennspannung: 400 V, Rastermaß: 10 mm, Polzahl: 1, Anschlussart: Federkraftanschluss, Montage: Löten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
