Phoenix Contact 1862039 Printklemme 1.5 mm² Polzahl 12 Grün 80 St.

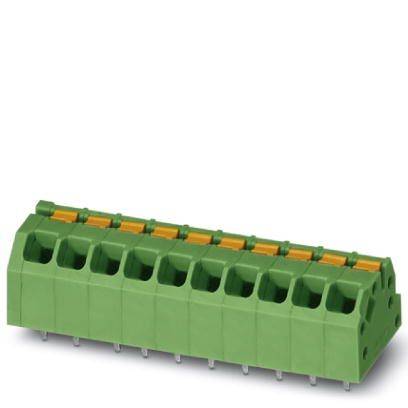

Grüne elektrische Steckverbindungsleiste mit acht Anschlüssen und orangefarbenen Tasten, zur Verwendung in elektronischen Geräten.

Abbildung ähnlich

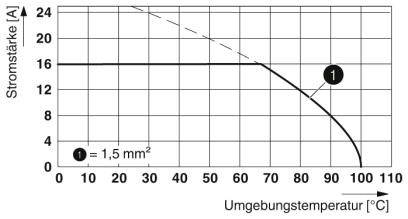

Diagramm zeigt Stromstärke vs Umgebungstemperatur für 1,5 mm² Kabel: Max 24A bei 0°C, Abnahme auf 10A bei 100°C.

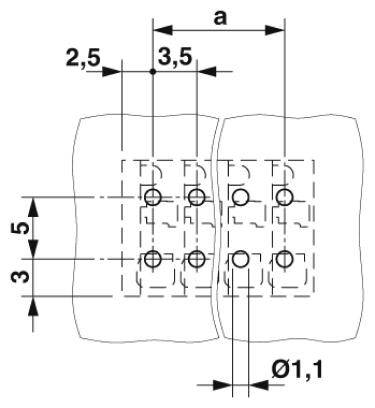

Technische Zeichnung eines Lochmusters mit Maßen: Kreisloch Ø1,1; horizontaler Abstand 3,5; vertikaler Abstand 2,5; quadratische Anordnung.

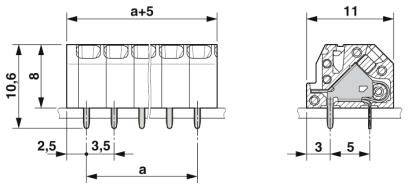

Technische Zeichnung einer fünfpoligen Steckverbindung. Links: Frontansicht mit Breitenmaßen. Rechts: Seitenansicht mit Höhen- und Tiefenmaßen.

1/4

Abbildung ähnlich

Produkt-Art

Printklemme

3.5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

3 Set(s)

Anzahl (Packungsgröße 80 St.)

Set(s)

Gesamt (CHF 2.45 / Stück)

CHF 196.07

zzgl. MwSt.

Kostenfreier Versand

Nur noch 3 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattenklemme

Inhalt 80 St.

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 12
Oberflächenbeschaffenheit: schmelztauchverzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (2 - 4 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 8 mm
Pinlänge: 2,6 mm
Stiftabmessungen: 0,75 x 0,3 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Frequenz: 10 - 150 - 10 Hz
Nennquerschnitt: 1.5 mm²

Typ: SPTAF 1/12-3,5-IL

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 12

Polzahl: 12

Abisolierlänge (max.): 8 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 16 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 16 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: PA

Herstellerfarbe: Grün

Herst.-Teilenr.: 1862039

Inhalt: 80 St.

Nennspannung: 160 V

Breite: 43.5 mm

Höhe: 10.6 mm

Länge: 11 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209493 Phoenix Contact 1862039 Printklemme 1.5 mm² Polzahl 12 Grün 80 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209493 Phoenix Contact 1862039 Printklemme 1.5 mm² Polzahl 12 Grün 80 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Geringe Bauteilgröße für platzkritische Anwendungen. Schnell und komfortabel testen durch integrierte Prüfmöglichkeit.
