Phoenix Contact 1861975 Printklemme 1.5 mm² Polzahl 6 Grün 80 St. Piece

Ein grüner Steckverbinder mit mehreren Anschlussklemmen und orangefarbenen Betätigungshebeln. Geeignet für elektronische Verbindungen.

Abbildung ähnlich

Technische Zeichnung einer fünfpoligen Steckklemme mit Maßen: Höhe 10,6 mm, Tiefe 11 mm, Sockelbreite variabel (a+5), Pinabstand 3,5 mm.

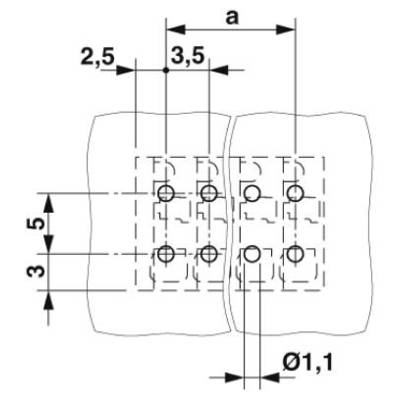

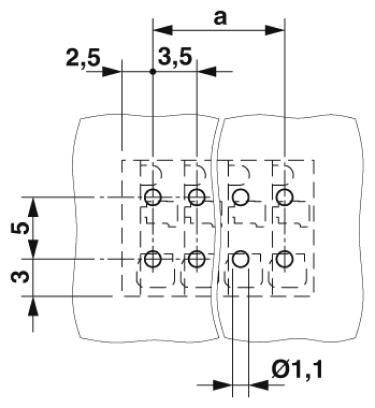

Technische Zeichnung einer Lochreihe auf zwei Metallschichten, Abstände 3,5 und 2,5 mm, Lochdurchmesser 1,1 mm.

'Diagramm zeigt Stromstärke-Temperatur-Beziehung für 1,5 mm². Stromstärke sinkt von 20 A bei 0°C auf 0 A bei 108°C. Achsen: Temperatur [°C], Stromstärke [A].'

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Printklemme

3.5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

Lieferung Fr., 4. Sept.

9 Set(s)

Anzahl (Packungsgröße 80 St.)

Set(s)

Gesamt (CHF 1.34 / Stück)

CHF 107.26

zzgl. gesetzl. MwSt.

Nur noch 9 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattenklemme

Inhalt 80 St.

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 6
Oberflächenbeschaffenheit: schmelztauchverzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (2 - 4 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 8 mm
Pinlänge: 2,6 mm
Stiftabmessungen: 0,75 x 0,3 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Frequenz: 10 - 150 - 10 Hz
Nennquerschnitt: 1.5 mm²

Verpackungsart: Piece

Typ: SPTAF 1/ 6-3,5-IL

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 6

Polzahl: 6

Abisolierlänge (max.): 8 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 16 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 16 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: PA

Herstellerfarbe: Grün

Herst.-Teilenr.: 1861975

Inhalt: 80 St.

Nennspannung: 160 V

Breite: 22.5 mm

Höhe: 10.6 mm

Länge: 11 mm

Typ: 1861975

Dokumente & Downloads

Datenblatt

Datenblatt 2209489 Phoenix Contact 1861975 Printklemme 1.5 mm² Polzahl 6 Grün 80 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209489 Phoenix Contact 1861975 Printklemme 1.5 mm² Polzahl 6 Grün 80 St. Piece

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Geringe Bauteilgröße für platzkritische Anwendungen. Schnell und komfortabel testen durch integrierte Prüfmöglichkeit.
