Phoenix Contact 1841490 Printklemme 1.5 mm² Polzahl 2 Grün 100 St. Piece

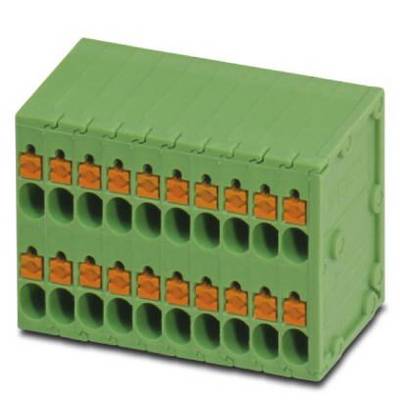

Ein grüner, mehrreihiger elektrischer Anschlussblock mit orangenen Klemmen, zur Verbindung von elektrischen Leitern verwendet.

Abbildung ähnlich

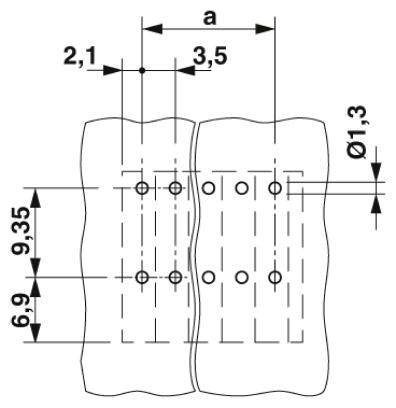

Technische Zeichnung von zwei wellenförmigen Platten mit Maßangaben. Lochdurchmesser: Ø1,3, Abstände: 2,1, 3,5, 6,9, 9,35.

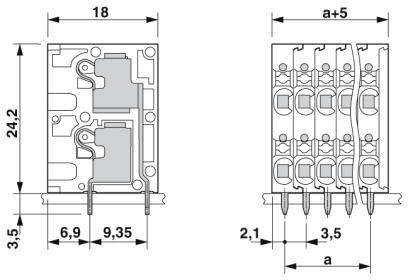

'Technische Zeichnung eines elektrischen Steckverbinders mit genauen Maßangaben in Millimetern für Breite, Höhe und Pin-Abstände.'

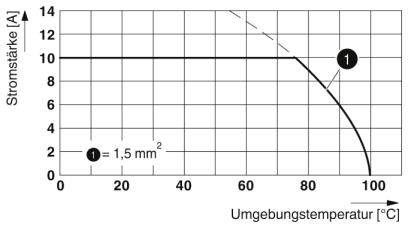

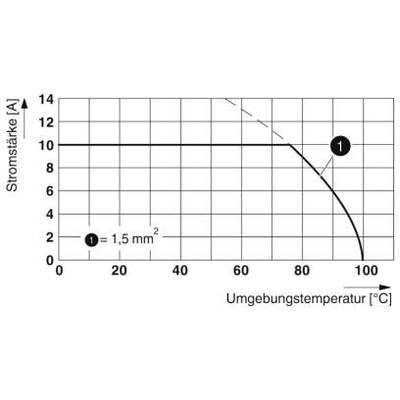

Diagramm zeigt die Beziehung zwischen Stromstärke (A) und Umgebungstemperatur (°C) für 1,5 mm² Kabel. Stromstärke sinkt ab 80°C.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Printklemme

3.5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

Lieferung Di., 8. Sept.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 1.24 / Stück)

CHF 123.91

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattenklemme

Inhalt 100 St.

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 4
Oberflächenbeschaffenheit: galvanisch verzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (5 - 7 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 24,2 mm
Pinlänge: 3,5 mm
Stiftabmessungen: 0,6 x 1 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Frequenz: 10 - 150 - 10 Hz
Nennquerschnitt: 1.5 mm²

Verpackungsart: Piece

Typ: SPTD 1,5/ 2-H-3,5

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 3.5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 2

Polzahl: 2

Abisolierlänge (max.): 8 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 10 A

Querschnitt flexibel (min.): 0.14 mm²

Nennstrom - gerundet: 10 A

Querschnitt starr (min.): 0.14 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grün

Herst.-Teilenr.: 1841490

Inhalt: 100 St.

Nennspannung: 200 V

Breite: 12 mm

Höhe: 24.2 mm

Länge: 18 mm

Dokumente & Downloads

Datenblatt

Datenblatt 2209465 Phoenix Contact 1841490 Printklemme 1.5 mm² Polzahl 2 Grün 100 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209465 Phoenix Contact 1841490 Printklemme 1.5 mm² Polzahl 2 Grün 100 St. Piece

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Leiteranschluss in mehreren Etagen ermöglicht höhere Kontaktdichte. Schnell und komfortabel testen durch integrierte Prüfmöglichkeit.
