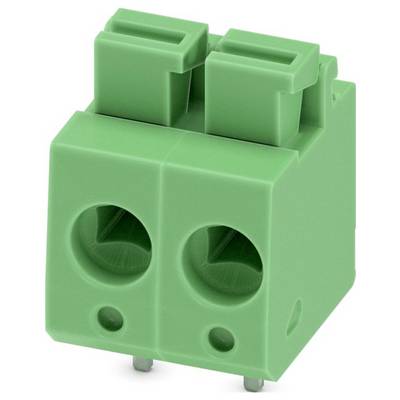

Phoenix Contact 1792863 Leiterplattenklemme 2.5 mm² Polzahl 2 Grün 250 St.

Abbildung ähnlich

Produkt-Art

Leiterplattenklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Federkraftanschluss

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

133 Set(s)

Anzahl (Packungsgröße 250 St.)

Set(s)

Gesamt (CHF 0.36 / Stück)

CHF 131.80

-31 %

CHF 90.61

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.14-2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14-2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 2.5-2.5 mm²
Anschlussart Leiter: Federzuganschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 2
Anzahl der Etagen: 1
Art der Banderolierung: Karton (für SMD)
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Bemessungsstoßspannung: 4 kV
Bemessungsstrom In: 16 A
Betriebstemperatur: -40-100 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 1.2 mm
Länge des Pins: 2.5 mm
Rastermaß der Anschlüsse: 5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Typ: PTS 1,5/ 2-5,0-H

Produkt-Art: Leiterplattenklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 2

Polzahl: 2

Serie: PTS

Anschluss: Push-In-Federkraftanschluss

Nennstrom: 16 A

Querschnitt flexibel (min.): 0.14 mm²

Nennstrom - gerundet: 16 A

Querschnitt starr (min.): 0.14 mm²

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

Steckrichtung: Waagerecht zur Leiterplatte

Kontaktmaterial: Zinn

Herstellerfarbe: Grün

Herst.-Teilenr.: 1792863

Inhalt: 250 St.

Höhe: 16.1 mm

Gehäusefarbe: Grün

Bemessungsspannung: 400 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3575322 Phoenix Contact 1792863 Leiterplattenklemme 2.5 mm² Polzahl 2 Grün 250 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3575322 Phoenix Contact 1792863 Leiterplattenklemme 2.5 mm² Polzahl 2 Grün 250 St.

Beschreibung

Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: PTS 1,5/..-H, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton
