Phoenix Contact 1791282 Federkraftklemmblock 1.50 mm² Polzahl 4 50 St.

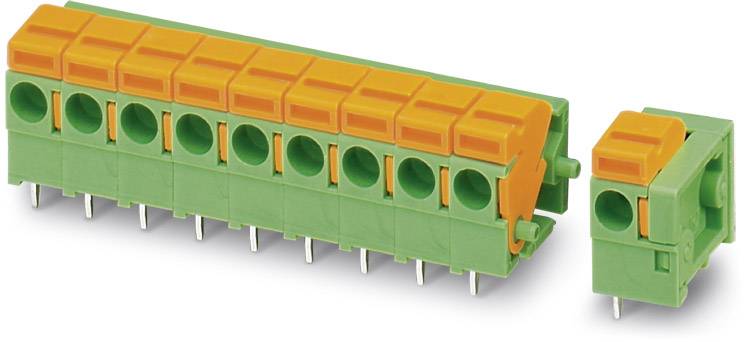

Grüne Leiterplattenklemme mit orangen Hebeln, bestehend aus einem langen und einem kurzen Modul für den elektrischen Anschluss.

Abbildung ähnlich

Produkt-Art

Federkraftklemmblock

5.08 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

Lieferung Do., 22. Okt.

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 1.55 / Stück)

CHF 77.66

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Höhe: 16.15 mm, Anzahl der elektrischen Anschlüsse: 4 , Anzahl der Etagen: 1 , Rastermaß der Anschlüsse: 5.08 mm, Winkel Leiterplatte/Leiteranschluss: sonstige , Bemessungsstrom In: 15 A, Bemessungsspannung: 400 V, Bemessungsstoßspannung: 4 kV, Überspannungskategorie: III , Verschmutzungsgrad: 2 , Anschlussart Leiter: Federzuganschluss , Anschließbarer Leiterquerschnitt eindrähtig: 1.5 mm², Anschließbarer Leiterquerschnitt eindrähtig: 0.2 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.75 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 1.5 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 1.5 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 1.5 mm², Anschlussart Leiterplatte: sonstige , Werkstoff der Anschlussoberfläche: Zinn , Durchmesser Anschlusspin: 1.3 mm, Länge des Pins: 3.4 mm, Werkstoff des Isolierkörpers: sonstige , Gehäusefarbe: grün , Brennbarkeitsklasse des Isolierstoffs nach UL94: V0 , Betriebstemperatur: 100 °C, Betriebstemperatur: -40 °C, Art der Leiterplattenbefestigung: Anschlusskontakt , Art der Banderolierung: Karton (für SMD)

Typ: FFKDSA1/H1-5,08- 4

Produkt-Art: Federkraftklemmblock

Besonderheiten: mit Push-in-Federanschluss

RM: 5.08 mm

Anzahl Reihen: 1

Polzahl je Reihe: 4

Polzahl: 4

Serie: FFKDS(A)/H1

Abisolierlänge (min.): 10 mm

Abisolierlänge (max.): 10 mm

Anschluss: Federklemme
Print

Nennstrom: 15 A

Nennstrom - gerundet: 15 A

Querschnitt flexibel (max.): 1.50 mm²

Querschnitt starr (max.): 1.50 mm²

AWG min.: 24

Steckrichtung: Waagerecht zur Leiterplatte

AWG max.: 16

Kontaktmaterial: Kupferlegierung

Gehäusematerial: Polyamid 6.6

Drahtschutz: Ja

Betätigungsrichtung: Waagerecht zur Leiterplatte

Herst.-Teilenr.: 1791282

Industrieverpackung: Ja

Inhalt: 50 St.

Nennspannung: 320 V

Breite: 20.32 mm

Höhe: 16.40 mm

Länge: 13.60 mm

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Typ

Polzahl je Reihe

Anschluss

Polzahl

Steckrichtung

Produkt-Art

Anzahl Reihen

Phoenix Contact 1752162 Federkraftklemmblock 1.00 mm² Polzahl 8 Grün 50 St.

Bestell-Nr.:566494

9 A

SPTA 1/ 8-3,5

FederklemmePrint

Schräg zur Leiterplatte

Federkraftklemmblock

3.50 mm

Phoenix Contact 1725133 TWIN-Stecker 1.50 mm² Polzahl 4 Grün 250 St. Piece

Bestell-Nr.:566506

8 A

PTDA 1,5/ 4-PH-3,5

FederklemmeStecker

TWIN-Stecker

3.50 mm

Phoenix Contact 1725120 TWIN-Stecker 1.50 mm² Polzahl 3 Grün 250 St. Piece

Bestell-Nr.:566762

8 A

PTDA 1,5/ 3-PH-3,5

FederklemmeStecker

TWIN-Stecker

3.50 mm

Phoenix Contact 1725315 Federkraftklemmblock 2.50 mm² Polzahl 3 Grün 50 St.

Bestell-Nr.:566830

24 A

PTDA 2,5/ 3-5,0

FederklemmePrint

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Phoenix Contact 1724912 Federkraftklemmblock 1.50 mm² Polzahl 2 Grün 50 St.

Bestell-Nr.:566987

13.5 A

PTDA 1,5/ 2-3,5

FederklemmePrint

Schräg zur Leiterplatte

Federkraftklemmblock

3.50 mm

Phoenix Contact 1724938 Federkraftklemmblock 1.50 mm² Polzahl 4 Grün 50 St.

Bestell-Nr.:567493

13.5 A

PTDA 1,5/ 4-3,5

FederklemmePrint

Schräg zur Leiterplatte

Federkraftklemmblock

3.50 mm

Phoenix Contact 1725302 Federkraftklemmblock 2.50 mm² Polzahl 2 Grün 50 St.

Bestell-Nr.:567993

24 A

PTDA 2,5/ 2-5,0

FederklemmePrint

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Phoenix Contact 1724925 Federkraftklemmblock 1.50 mm² Polzahl 3 Grün 50 St.

Bestell-Nr.:568100

13.5 A

PTDA 1,5/ 3-3,5

FederklemmePrint

Schräg zur Leiterplatte

Federkraftklemmblock

3.50 mm

Phoenix Contact 1725354 Federkraftklemmblock 2.50 mm² Polzahl 6 Grün 50 St.

Bestell-Nr.:568601

24 A

PTDA 2,5/ 6-5,0

FederklemmePrint

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Phoenix Contact 1725367 Federkraftklemmblock 2.50 mm² Polzahl 7 Grün 50 St.

Bestell-Nr.:568868

24 A

PTDA 2,5/ 7-5,0

FederklemmePrint

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Dokumente & Downloads

Datenblatt

Datenblatt 773982 Phoenix Contact 1791282 Federkraftklemmblock 1.50 mm² Polzahl 4 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 773982 Phoenix Contact 1791282 Federkraftklemmblock 1.50 mm² Polzahl 4 50 St.

Beschreibung

Phoenix Leiterplattenklemme - FFKDSA1/H1-5,08- 4 - 1791282 Leiterplattenklemme, Nennstrom: 15 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: FFKDS(A)/H1
