Phoenix Contact 1770953 Federkraftklemmblock 0.50 mm² Polzahl 2 Schwarz 310 St. Tape

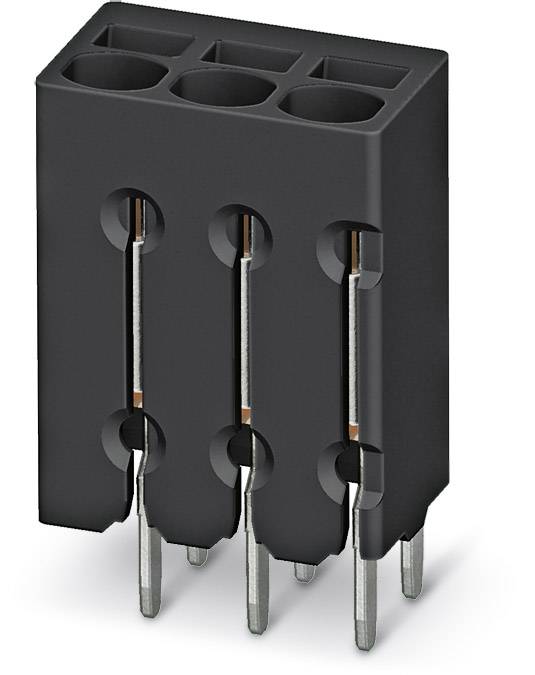

Ein schwarzer dreipoliger elektrischer Steckverbinder mit vertikalen Metallanschlüssen, häufig für elektronische Schaltungen verwendet.

Abbildung ähnlich

Verpackungsart

Tape

Produkt-Art

Federkraftklemmblock

2.50 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

Lieferung Mo., 19. Okt.

59 Set(s)

Anzahl (Packungsgröße 310 St.)

Set(s)

Gesamt (CHF 0.55 / Stück)

CHF 172.02

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Höhe: 12.1 mm, Anzahl der elektrischen Anschlüsse: 2 , Anzahl der Etagen: 1 , Rastermaß der Anschlüsse: 2.5 mm, Winkel Leiterplatte/Leiteranschluss: sonstige , Bemessungsstrom In: 6 A, Bemessungsspannung: 160 V, Bemessungsstoßspannung: 2.5 kV, Überspannungskategorie: III , Verschmutzungsgrad: 2 , Anschlussart Leiter: Federzuganschluss , Anschließbarer Leiterquerschnitt eindrähtig: 0.5 mm², Anschließbarer Leiterquerschnitt eindrähtig: 0.14 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.34 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5 mm², Anschlussart Leiterplatte: THR-Anschluss , Werkstoff der Anschlussoberfläche: Zinn , Durchmesser Anschlusspin: 1.2 mm, Länge des Pins: 2.1 mm, Werkstoff des Isolierkörpers: sonstige , Gehäusefarbe: schwarz , Brennbarkeitsklasse des Isolierstoffs nach UL94: V0 , Betriebstemperatur: 100 °C, Betriebstemperatur: -40 °C, Art der Leiterplattenbefestigung: Anschlusskontakt , Art der Banderolierung: Blistergurt (für SMD)

Verpackungsart: Tape

Typ: PTSM 0,5/ 2-2,5-V THR R44

Produkt-Art: Federkraftklemmblock

Besonderheiten: mit Push-in-Federanschluss

RM: 2.50 mm

Anzahl Reihen: 1

Polzahl je Reihe: 2

Polzahl: 2

Serie: PTSM

Abisolierlänge (min.): 10 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Nennstrom: 6 A

Querschnitt flexibel (min.): 0.20 mm²

Nennstrom - gerundet: 6 A

Querschnitt starr (min.): 0.14 mm²

Querschnitt flexibel (max.): 0.50 mm²

Querschnitt starr (max.): 0.50 mm²

AWG min.: 24

AWG max.: 20

Kontaktmaterial: Kupferlegierung

Gehäusematerial: Polyamid 6.6

Herstellerfarbe: Schwarz

Drahtschutz: Ja

Betätigungsrichtung: Waagerecht zur Leiterplatte

Herst.-Teilenr.: 1770953

Industrieverpackung: Ja

Inhalt: 310 St.

Nennspannung: 160 V

Breite: 12.10 mm

Höhe: 5.50 mm

Länge: 5.00 mm

UKCA: Ja
